1. Überblick
Vielen Dank, dass sie sich für die Offgridtec PWM Pro Serie entschieden
haben. Dieser Laderegler mit LCD-Display verfügt über modernste
Digitaltechnik und vielen verschiedenen Laststeuerungsmodi. Zum Beispiel
für Ihr Solar-Home-System, Lichtsignalanlagen, Solarstraßenbeleuchtung,
Gartenlampe etc. Die Vorteile nachfolgend im Überblick:
• intelligente 3-stufige PWM-Ladeerkennung: Bulk, Boost/Equalize, Float
• LCD-Display
• mehrere Laststeuerungsarten
• Batterietemperaturkompensation
• umfangreiche elektronische Schutzeinrichtungen

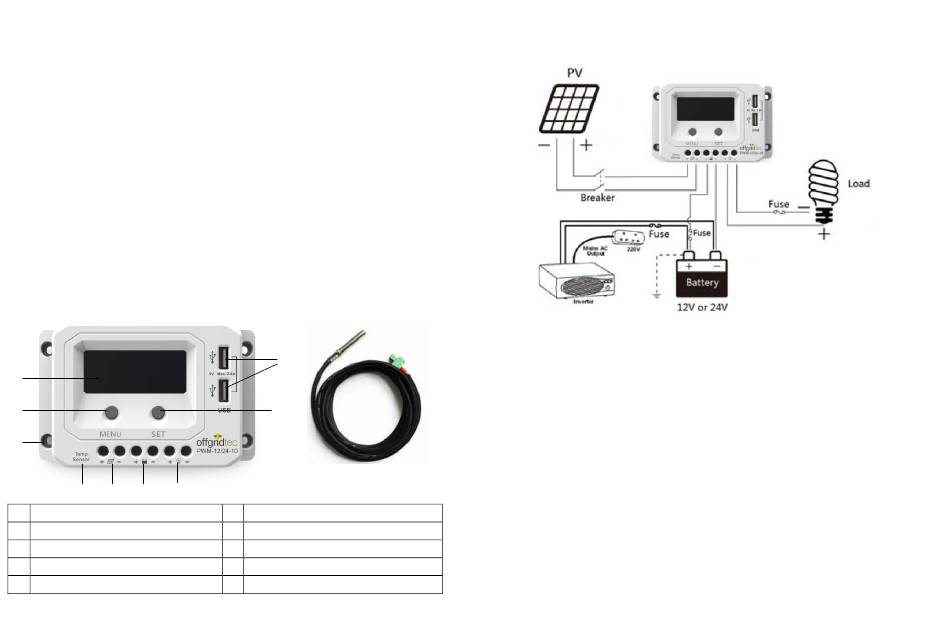

2. Produkteigenschaften
1
2
3
4
5
6
7
1 LCD Display
2 MENÜ-Taste
3 Montageloch Φ4.5
4 RTS* Port
5 PV-Anschluss
9
8
* nicht enthalten
(Art. 1-02-010930)
6 Batterieanschluss
7 Lastausgang
8 SET-Taste
9 USB-Ladeausgänge
* optional: Temperatursensor
3. Anschluss
(1) Schließen Sie die Komponenten an den Laderegler, wie im Bild oben
dargestellt an und achten auf "+" und "-". Während der Installation, bitte
die Sicherung und den Schutzschalter deaktivieren. Sobald Sie den Regler
erneut starten, werden die Einstellungen gespeichert.
(2) Sobald das Gerät am Strom angeschlossen ist, geht das Display an. Sollte
dies nicht funktionieren, finden Sie weitere Hilfe unter Punkt 6
"Fehlerbehebung." Schließen Sie immer zuerst die Batterie an, damit der
Regler die Systemspannung erkennt.
(3) Die Batteriesicherung sollte so nah wie möglich bei der Batterie
angebracht werden. Der empfohlene Abstand ist 150mm.
(4) Offgridtec PWM Pro Regler sind
Verbindung wie Solar, Last oder Batterie kann geerdet werden.
Hinweis: Schließen Sie einen Wechselrichter oder andere Lasten mit
hohen Startströmen nie am Laderegler an, sondern immer direkt an die
Batterie!
Beachten Sie den max. Laststrom des Reglermodels!
positiv geerdete
Regler. Jede positive
