DE Montageanleitung
EN Installation instructions
FR
Instruction de montage
IT
Istruzione di montaggio
452915.V100 - Ausgabe 08/2020 - Version 10.0
452887
Ø 6 mm
2
Seite
2
Page
4
Page
6
Pagina
8
452886
452895
452955
452887
452922
TRA
403XXX
T20
T20
T25
5
452923
N m
www.duscholux.com
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Alterna lin.3 477.1957 Series
Summary of Contents for Alterna lin.3 477.1957 Series

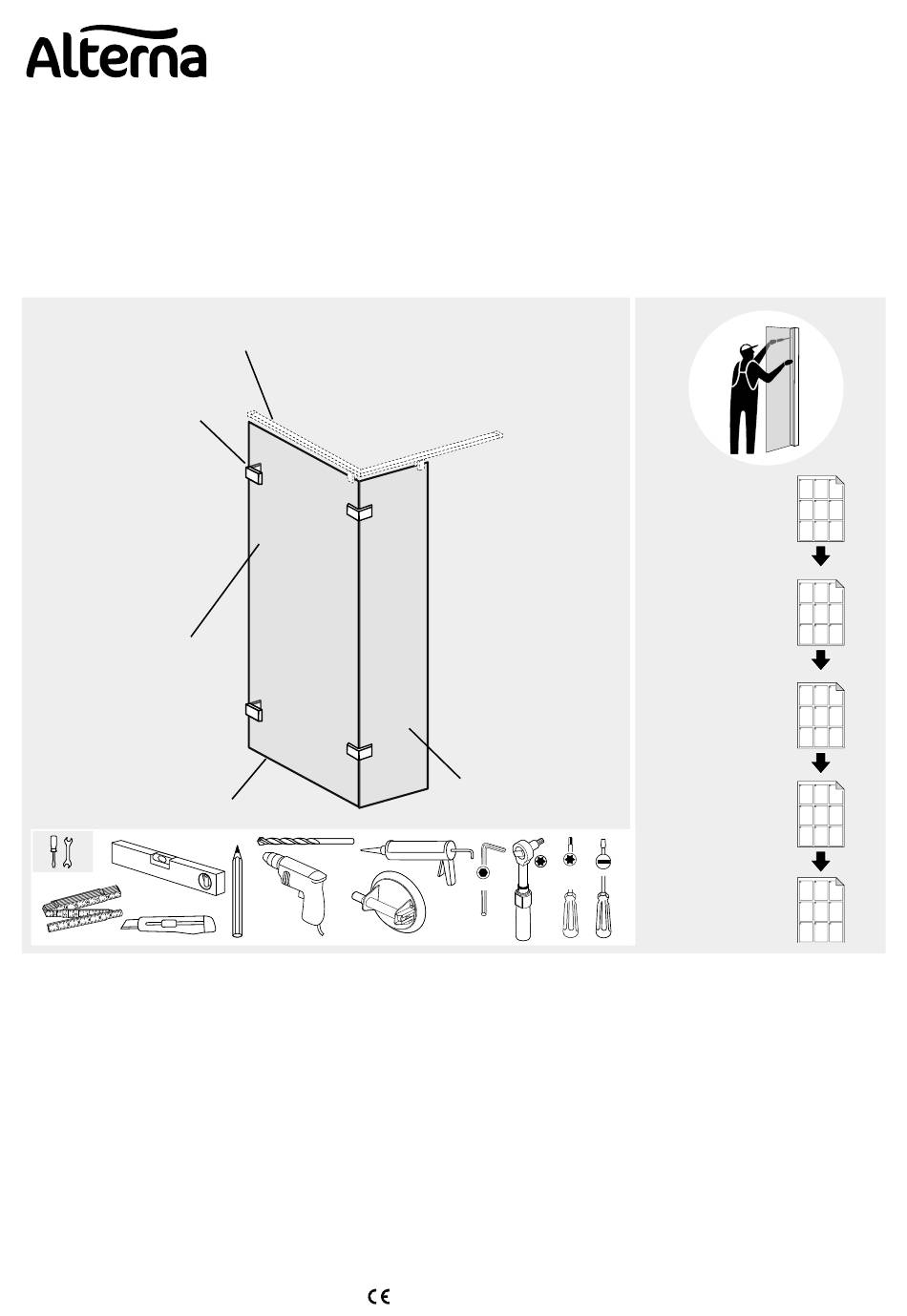

- Page 1 lin.3 477.1957XX / 477.2057XX TRA 403XXX 452922 452886 452895 452955 452887 452886 452895 452955 452922 452887 452923 403XXX Ø 6 mm 452923 DE Montageanleitung Seite EN Installation instructions Page Instruction de montage Page Istruzione di montaggio Pagina www.duscholux.com 452915.V100 - Ausgabe 08/2020 - Version 10.0...
-
Page 2: Allgemeine Sicherheitshinweise
Inhalt Weiterführende Informationen Unter www.duscholux.com finden Sie folgende Infor- Einführung ........2 mationen: • "Wichtige Produktinformationen" zu Reinigung und Allgemeine Sicherheitshinweise ..2 Pflege der Duschtrennwand • Leistungserklärung Transport und Lagerung ....2 Installation ........2 Allgemeine Sicherheitshinweise Demontage und Entsorgung ...3 Hilfe bei Störungen ......3 •... -
Page 3: Hilfe Bei Störungen
Hilfe bei Störungen 4.2 Montieren ➜ Einbausituation auf lotrechten und waagerechten Für Rückfragen stehen wir unter der in der oder ebenen Zustand prüfen. Produkt information zur Pflege und Reini- gung angegebenen Adresse zur Verfügung. STROMSCHLAGGEFAHR GEFAHR VON WASSERSCHADEN ➜ Sicherstellen, dass keine Strom- oder Wasserleitungen im Bohrbereich verlau- Service und Ersatzteile fen. -
Page 4: General Safety Precautions
Contents Additional information You can find the following information at Introduction ........4 www.duscholux.com: • "Important product information" on the cleaning General safety precautions ....4 and care of the shower partition • Declaration of performance Transport and storage ....4 Installation ........4 General safety precautions Removal and disposal .....5 •... -
Page 5: Service And Spare Parts
Service and spare parts The accompanying fastening materials are for walls made of solid masonry. ➜ For spare parts, see Figure ➜ Check the fastening materials for suit- ability and match to the installation situa- • The warranty number can be found under tion if necessary. -
Page 6: Consignes Générales De Sécurité
Sommaire Informations complémentaires Sur www.duscholux.com, vous trouverez les informa- Introduction ...........6 tions suivantes: • "Informations de produit importantes" concernant Consignes générales de sécurité ..6 le nettoyage et l'entretien de la paroi de douche • Déclaration des performances Transport et stockage ......6 Installation ..........6 Consignes générales de sécurité... -
Page 7: Service Après-Vente Et Pièces De Rechange
Service après-vente et pièces DANGER D'ÉLECTROCUTION de rechange DANGER DE DÉGÂTS DES EAUX ➜ S'assurer qu'il n'y a pas de lignes élec- triques ni de conduites d'eau dans la ➜ Pièces de rechange, voir illustration zone de perçage. • Vous trouverez le numéro de garantie en dessous du logo DUSCHOLUX. -
Page 8: Avvisi Di Sicurezza Generali
Contenuto Ulteriori informazioni Nel sito www.duscholux.com sono disponibili le se- Introduzione ........8 guenti informazioni: • "Importanti informazioni sul prodotto" per la pulizia Avvisi di sicurezza generali ...8 e la cura della parete divisoria doccia • Dichiarazione di prestazione Trasporto e immagazzinamento ..8 Installazione ........8 Avvisi di sicurezza generali Smontaggio e smaltimento .....9... -
Page 9: Smontaggio E Smaltimento
Guida all'eliminazione di guasti PERICOLO DI FOLGORAZIONE ELETTRICA PERICOLO DI DANNI CAUSATI DALL'ACQUA Per domande e chiarimenti si prega di rivol- ➜ Assicurarsi che nei punti in cui si realiz- gersi all'indirizzo indicato nelle informazioni zano i fori non passino cavi elettrici o tubi sulla cura e pulizia del prodotto. - Page 10 452803 452886 Entfetten degrease dégraisser sgrassare Entfetten desengrasar ontvetten degrease odmastit dégraisser odmastiť sgrassare odtłuścić desengrasar avfette ontvetten odmastit обезжирить odmastiť odtłuścić avfette обезжирить XXX.1553XX / 1572XX BR 1 BR 2 BR 3 M2 M4 BR 2 BR 1 XXX.1653XX / 1672XX BR 1 BR 2 BR 3...
- Page 11 Ø 6 mm XXX.1553XX / 1572XX BR 1 BR 2 BR 3 M2 M4 BR 2 BR 1 XXX.1653XX / 1672XX BR 1 BR 2 BR 3 M2 M4 BR 2 BR 1 Ø 6 mm...
- Page 12 3-16 452803 452895 17-28 29-30 XXX.1553XX / 1572XX XXX.1553XX / 1572XX BR 1 BR 1 BR 2 BR 2 BR 3 BR 3 M2 M4 M2 M4 BR 2 BR 2 BR 1 BR 1 XXX.1653XX / 1672XX XXX.1653XX / 1672XX BR 1 BR 1 BR 2...
- Page 13 H 2 O min. 6mm XXX.1553XX / 1572XX BR 1 BR 2 BR 3 M2 M4 BR 2 BR 1 XXX.1653XX / 1672XX BR 1 BR 2 BR 3 M2 M4 BR 2 BR 1 +4mm...
- Page 14 XXX.1553XX / 1572XX BR 1 BR 2 BR 3 M2 M4 BR 2 BR 1 XXX.1653XX / 1672XX BR 1 BR 2 BR 3 M2 M4 BR 2 BR 1 Ø 6 mm -4mm Entfetten degrease dégraisser sgrassare desengrasar ontvetten odmastit odmastiť...
- Page 15 min. 6mm min. 6mm...
- Page 16 452803 452955 XXX.1553XX / 1572XX XXX.1553XX / 1572XX BR 1 BR 1 BR 2 BR 2 BR 3 BR 3 M2 M4 M2 M4 BR 2 BR 2 BR 1 BR 1 XXX.1653XX / 1672XX XXX.1653XX / 1672XX BR 1 BR 1 BR 2 BR 2...
- Page 18 452803 452887 Entfetten degrease dégraisser sgrassare desengrasar ontvetten odmastit odmastiť odtłuścić avfette обезжирить Entfetten degrease dégraisser sgrassare desengrasar ontvetten odmastit odmastiť odtłuścić avfette обезжирить Entfetten degrease dégraisser sgrassare desengrasar ontvetten odmastit odmastiť odtłuścić avfette обезжирить...
- Page 19 452922...
- Page 22 45° 45°...
- Page 23 311705 311704 311703 311697 204444 311696...
- Page 24 311701 311705 204444 311703 311696 311696 204444 311700...
- Page 25 452803 452923...
- Page 26 45°...
- Page 27 90° 90° 90°...
