Eaton Cautiex D4-S5 Installation And Operating Manual

Notice d'installation et d'utilisation
ZNO1031000 B

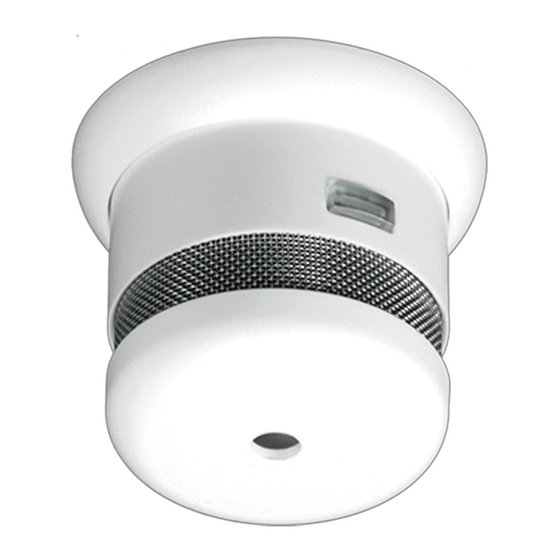

Détecteur Autonome de Fumée NF
Diamètre 4cm Pile 5 ans Lithium D4-S5
Ce détecteur autonome de fumée convient pour :
• les maisons et appartements individuels ;
• les camping-cars et caravanes.
ATTENTION
NE PAS UTILISER POUR LES BATEAUX.
Lisez attentivement ce manuel avant toute utilisation et
conservez-le pour toute utilisation ultérieure.
1. Installation
Ne pas peindre le détecteur.
Le produit est destiné à être installé au plafond, à un endroit accessible pour
faciliter les tests et le nettoyage.
Le détecteur doit être placé à 50 cm minimum
du mur le plus près et à 10 mètres maximum
d'un autre détecteur, de préférence au milieu du
plafond.
Emplacement
• Minimum un détecteur entre les
sources possibles de départ de feu et
les chambres.
• Un détecteur recommandé à chaque
étage, dans les couloirs et escaliers.
Un détecteur recommandé dans
•
chaque pièce à vivre, chambres,
salon-salle à manger, débarras.
Ne placez pas de détecteur de fumée :
• dans des pièces poussiéreuses ;
en haut d'un toit pointu ou dans un angle mort ;
•
• dans des pièces où la température descend en-dessous de +4 ºC ou
dépasse +38 ºC ;
dans des pièces où le taux d'humidité relative sans condensation
•
dépasse 90 % ;
dans les cuisines, garages, pièces avec cheminées où humidité et fumée
•
apparaissent régulièrement.
Fixation du détecteur
1. Déclipsez le détecteur de sa base en tournant
dans le sens inverse des aiguilles d'une montre.
2. Utilisez la base pour marquer au crayon les trous
des vis au plafond puis fixez la base au plafond
avec les vis et chevilles fournies.
3. Enlevez la languette d'isolation transparente de la pile.
Note : Le détecteur ne peut pas être inséré dans sa
base si la pile n'est pas installée.
4. Après installation, appuyez sur le bou-
ton Test pour tester le détecteur. Le
détecteur émet alors un son aigu et
fort.
IMPORTANT : Ne pas retirer l'étiquette
interne au produit. Elle contient des infor-
mations importantes.
2. Fonctionnement
Mode normal Clignotement LED toutes les 48 secondes environ sans émission de son.
Mode alarme Clignotement LED + son aigu fort intermittent toutes les secondes.
Pile faible Signal sonore court + clignotement LED toutes les 48 secondes.
Pile à remplacer dans un délai de 30 jours.
Fonction Pause
En cas de départ intempestif, appuyez sur le bouton Pause pendant l'alarme
pour la mettre en pause. Le mode alarme reprend après environ 10 minutes.
3. Test
Testez le détecteur à l'installation, une fois par mois, et après tout
changement de pile en appuyant sur le bouton Test.
•
4. Caractéristiques techniques
50 cm min.
5. Entretien et maintenance
Nettoyage mensuel : dépoussiérage à l'aide d'un aspirateur et nettoyage
facultatif au chiffon humide. Ne pas ouvrir le détecteur.
salle de
chambre couloir chambre
bains
cuisine
salon chambre
cave
détecteurs minimum
détecteurs recommandés
Remplacez le détecteur de fumée tous les 10 ans ou si le
détecteur a été endommagé.
6. Recyclage
La pile et le détecteur nécessitent un traitement spécifique. Respectez les
règles et lois locales concernant le recyclage.
7. Caractéristiques certifiées essentielles couvertes
par la marque NF
Type de montage
Source principale d'alimentation
Autonomie
Dispositif interconnectable
Prévu pour installation dans un camping-car
Raccordement à des dispositifs auxiliaires externes
Liaison radio
Son
Indicateur d'alarme individuelle
Chambre
Dispositif de neutralisation d'alarme (10 minutes)
à fumée
Option Accessibilité
Bouton Test/
Pause / LED
Conditions générales de garantie
Base avec clip
COOPER SÉCURITÉ SAS (Groupe EATON) garantit le bon fonctionnement de ses produits pendant une
de fixation
durée d'un an (la date de fabrication faisant foi), aux conditions générales ci-dessous.
•
•
Les produits remplacés ou réparés au titre de la garantie seront réexpédiés franco de port.
La garantie est nulle :
•
•
Le marquage CE apposé sur ce produit atteste sa conformité aux directives européennes qui lui sont
applicables, en particulier sa conformité aux spécifications harmonisées de la norme EN 14604 en regard du
règlement 305/2011 relative aux produits de construction.
La marque NF appliquée aux Détecteurs Avertisseurs Autonomes de Fumée (DAAF), c'est l'assurance de la
sécurité et d'une qualité constante contrôlées par des spécialistes.
Par ses contrôles rigoureux et exhaustifs (système de management de la qualité du titulaire, contrôle des
fabrications, audits et essais de surveillance...) elle apporte au consommateur toutes les garanties de
conformité des produits certifiés.
La marque NF – SÉCURITÉ INCENDIE DOMESTIQUE atteste la conformité du produit au référentiel de
certification NF 292.
Pensez à signaler à votre assureur que vous avez acheté et installé un DAAF dans votre logement.
09/2015
15
0333
0333-CPR-292051-15
EN14604 : 2005 + AC : 2008
DoP N° 2001-027
Fonctionnement OK : Son unique fort et strident + LED allumée.
Alarme Pile lithium (incluse)
Photoélectrique sans Type 3 V CR2 Desay/Duracell
Type
radioactivité
Signal
Série de sons aigus (si
départ de feu)
LE BON FONCTIONNEMENT DU
Niveau
Min. 85 dB à 3 m
DÉTECTEUR EST ASSURÉ PAR
L'UTILISATION D'UNE PILE DESAY/
DURACELL.
Anomalie Cause
Départ intempestif de Particules de poussières
l'alarme dans la chambre à
fumée
ou
Forte humidité
condensante
Pas de son quand le Pile probablement faible
bouton Test est pressé
Garantie totale pièces et main d'oeuvre.
Tout produit défectueux sera retourné franco de port à COOPER SÉCURITÉ SAS (Groupe EATON) Parc
Européen d'Entreprises II, Rue Beethoven, BP 10184, 63204 RIOM, Cedex, France.
en cas de transformation, modification ou réparation en dehors des ateliers COOPER SÉCURITÉ SAS
(Groupe EATON);
si le non fonctionnement est dû à une mauvaise utilisation ou à un mauvais branchement.
NUG35940
DAAF
www.marque-nf.com
AFNOR Certification - 11 rue Francis de Pressensé
FR - 93571 LA PLAINE SAINT DENIS Cedex FRANCE
remplaçable
ATTENTION
Solution
Souffler fort dans la
grille ou aspirer avec un
aspirateur.
Sécher le détecteur.
Remplacer la pile.
Plafonnier uniquement
Interne au dispositif
5 ans
Non
Oui
Non
Non
Oui
Oui
Non
Détecteur de fumée
