USER MANUAL
PRECAUTIONS
(1) Small parts. Keep out of reach of small children.
(2) Please operate in an open field without any wave interference.
(3) When transmitter is low in power, please stop and change batteries immediately.
(4) On backout after the removal,please do not place discarded to avoid contamination sanitation.
(5) Please store the car and the transmitter in a dry and cool environment.
(6) Keep away from fire, hot or humid environment.
(7) If car battery is wet, be sure to wipe and dry it completely to avoid any damage.

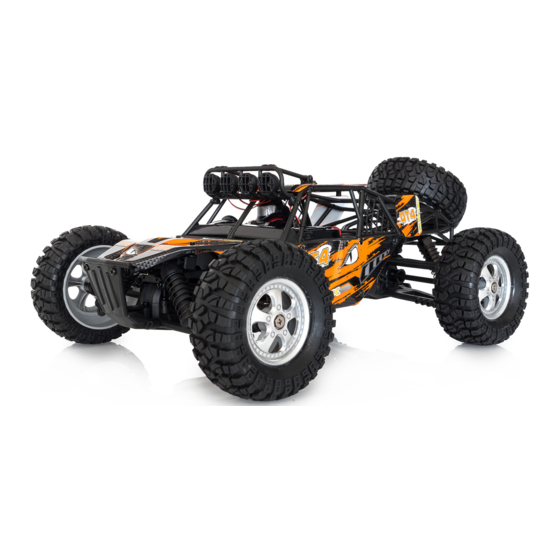

PRODUCT CONFIGURATION
FTK-DT4
User
Manual
1500 Ni-MH 3.7V
Charger
Transmitter
battery pack
TECHNICAL DATA
Ground
Wheel
Length
Width
Height
Wheelbase
Wheel Dia.
Gear Ratio
Clearance
Witdth
395 mm
253 mm
155 mm
240 mm
90 mm
38 mm
38 mm
1:11.46
