THERMOSTAT
PURE0031 | 2030012758
PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Zubehör

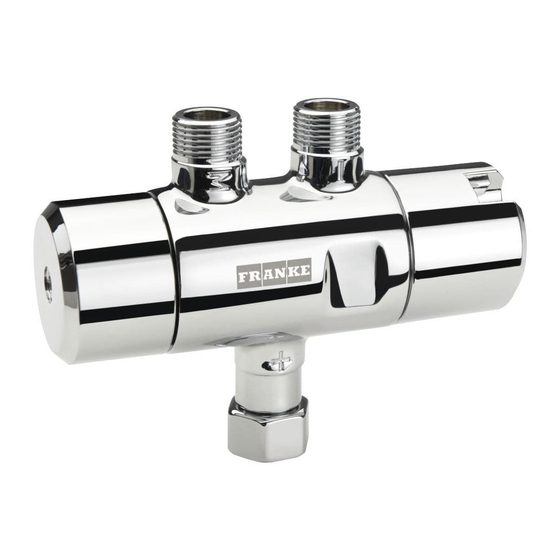

PURETHERM-Untertisch-Thermostat DN 10 zur Warmwasserversorgung von Waschtischarmaturen beziehungsweise als
thermischer Verbrühungsschutz laut DIN EN 1111, mit Möglichkeit zur Durchführung einer manuellen thermischen Desinfektion. Zur
Montage auf dem Warmwasser-Eckventil. Mit Dehnstoffelement und verdeckter Temperatureinstellung. Anschlussverschraubung
unten mit G3/8 Überwurfmutter, Abgänge oben mit G3/8 Außengewinde, integrierte Rückflussverhinderer und Siebe. Gehäuse
Messing poliert verchromt, gemäß den Anforderungen der TrinkwV und Empfehlungen der DIN 50930-6.
Mindestfließdruck: 1,0 bar
Min. Volumenstrom: ca. 0,08 l/s bei 3 bar Fließdruck
Max. Volumenstrom: ca. 0,39 l/s bei 3 bar Fließdruck
Max. Temperatur am Warmwassereingang: 80°C
Wichtiger Hinweis!
Anschluss-Set für PURETHERM-Untertisch-Thermostat muss separat bestellt werden.
TECHNISCHE DATEN
Bruttogewicht
Nettogewicht
Anbindung Gebäudeleittechnik
Ausgleichsbehälter
Steuerung
Strömungswächter
Nennweite
Manometer
Art der Versorgung
Thermische Desinfektion
Art der Thermostateinheit
Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-16
0.75 kg
0.71 kg
nein
nein
mechanisch
nein
DN 10
nein
Einzelversorgung
manuelle thermische Desinfektion
Aufputzmontage
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Franke PURE0031
Summary of Contents for Franke PURE0031
- Page 1 0.75 kg Nettogewicht 0.71 kg Anbindung Gebäudeleittechnik nein Ausgleichsbehälter nein Steuerung mechanisch Strömungswächter nein Nennweite DN 10 Manometer nein Art der Versorgung Einzelversorgung Thermische Desinfektion manuelle thermische Desinfektion Art der Thermostateinheit Aufputzmontage Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-16...
- Page 2 THERMOSTAT PURE0031 | 2030012758 PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Zubehör ZUBEHÖR ANSCHLUSSSET 2030021893 Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-16...
-
Page 3: Montage- Und Betriebsanleitung
SV Monterings- och driftinstruktion RO Montaj şi instrucţiuni de funcţionare FR Notice de montage et de mise en HU Szerelési és használati útmutató RU Инструкция по монтажу и вводу в service эксплуатацию FI Asennus- ja käyttöohje PURE0031 ZPURE0003 2030012758 2030021893 7612982209314 7612982221255... - Page 4 Important notes Belangrijke aanwijzingen Σημαντικές οδηγίες Before installing flush piping Voor installatie buisleidingen Πριν από την εγκατάσταση system! spoelen! ξεπλύνετε τις σωληνώσεις! After completing the installation, Na de montage de temperatuur- Αφού γίνει η συναρμολόγηση set the temperature limiter! begrenzing instellen! ρυθμίστε...
- Page 5 Při používání čisticích prostře- Mikäli käytät happo- tai emäspi- dků s obsahem kyselin nebo toisia puhdistusaineita, noudata louhů dodržujte návody k použití. käyttöohjeen määräyksiä. www.franke.com www.franke.de Technical data Données techniques Minimum flow pressure 1 bar Pression dynamique minimale...
- Page 6 Technische gegevens Dane techniczne Minimale dynamische druk 1 bar Minimalne ciśnienie przepływu 1 bar Aanbevolen dynamische druk 5 bar Zalecane ciśnienie przepływu 5 barów Max. ingangsdrukverschil Maks. różnica ciśnienia na wejściu Max. toevoertemperatuur 80 °C Maks. temperatura na wlocie 80 °C Max.
-
Page 7: Montage
PURE0031 ZPURE0003 Montage EN Installation NL Montage EL Συναρμολόγηση FR Montage PL Montaż Montaggio ES Montaje SV Montering RU Монтаж CS Montáž HU Szerelés RO Montaj Asennus... - Page 8 20 mm...
- Page 9 Verbrühungsschutz einstellen EN Adjust scald protection NL Bescherming tegen verbranding instellen EL Ρύθμιση συστήματος προστασίας ζεματίσματος FR Réglage du dispositif de protection PL Ustawianie zabezpieczenia przed Impostare la protezione antiscottatura contre les échaudures poparzeniem ES Ajustar la protección contra SV Inställning av skållningsskydd RU Настройка...
-
Page 10: Thermische Desinfektion
Thermische Desinfektion EN Thermal disinfection NL Thermische desinfectie EL Θερμική απολύμανση FR Désinfection thermique PL Dezynfekcja termiczna Disinfezione termica ES Desinfección térmica SV Termisk desinfektion RU Термическая дезинфекция CS Tepelná dezinfekce HU Termikus fertőtlenítés RO Dezinfecţie termică Terminen desinfiointi 2,5 mm 13 mm ~ 90°... - Page 11 ~ 90°...
- Page 12 Zubehör EN Accessories NL Toebehoren EL Αξεσουάρ FR Accessoire PL Akcesoria Accessori ES Accesorios SV Tillbehör RU Принадлежности CS Príslušenství HU Alkatrész RO Accesorii Varusteet 7612982221255 2030021893...
- Page 13 Ersatzteile EN Replacement parts NL Reserveonderdelen EL Ανταλλακτικά FR Piéces de rechange PL Części zamienne Pezzi di ricambio ES Piezas de recambio SV Reservdelar RU Запчасти CS Náhradní díly HU Pótalkatrészek RO Piese de schimb Varaosat 2000105106 7612982122224...
- Page 14 +213 (0)21 60 13 60 e: ws-info.de@franke.com e: info@handassagroup.com.tn e: customer@bfi xgroupe.com Franke Caucasus Ltd. Franke Mutfak ve Banyo Sistemleri San. ve PR Kitchen and Washroom Systems Pty Ltd 7, Agladze Street Tic. A.S 83 Bangholme Road Tbilisi, 0154 / Georgia Gebze Organize Sanayi Bölgesi...
