Istruzioni per l'uso
I
N° Descrizione
1 Gruppo braccio di sollevamento 1
2 Impugnatura
3 Base dell'impugnatura
4 Vite a brugola
5 Bullone a innesto
6 Parete laterale
7 rondella
8 Dado
9 Vite
10 rullo orientabile
11 Assale posteriore
12 Molla di ritorno
13 Unità idraulica
14 Barra di torsione
15 Assale base
16 rondella
17 rondella
18 Assale di collegamento
19 Anello di fermo
20 Dado
10026 Bed._A5_130725.indd 25
N° Descrizione
Quantità
21 ruota anteriore
1 22 Anello di fermo
1 23 Assale anteriore
1 24 Sella
1 25 Perno
1 26 rondella
6 27 Dado
4 28 rondella
2 29 Perno di collegamento
2 30 Vite
1 31 rondella
1 32 Gruppo fondo rinforzato
1 33 Bullone
1 34 Parete laterale
1 35 Anello di fermo
2
2
1
2
2

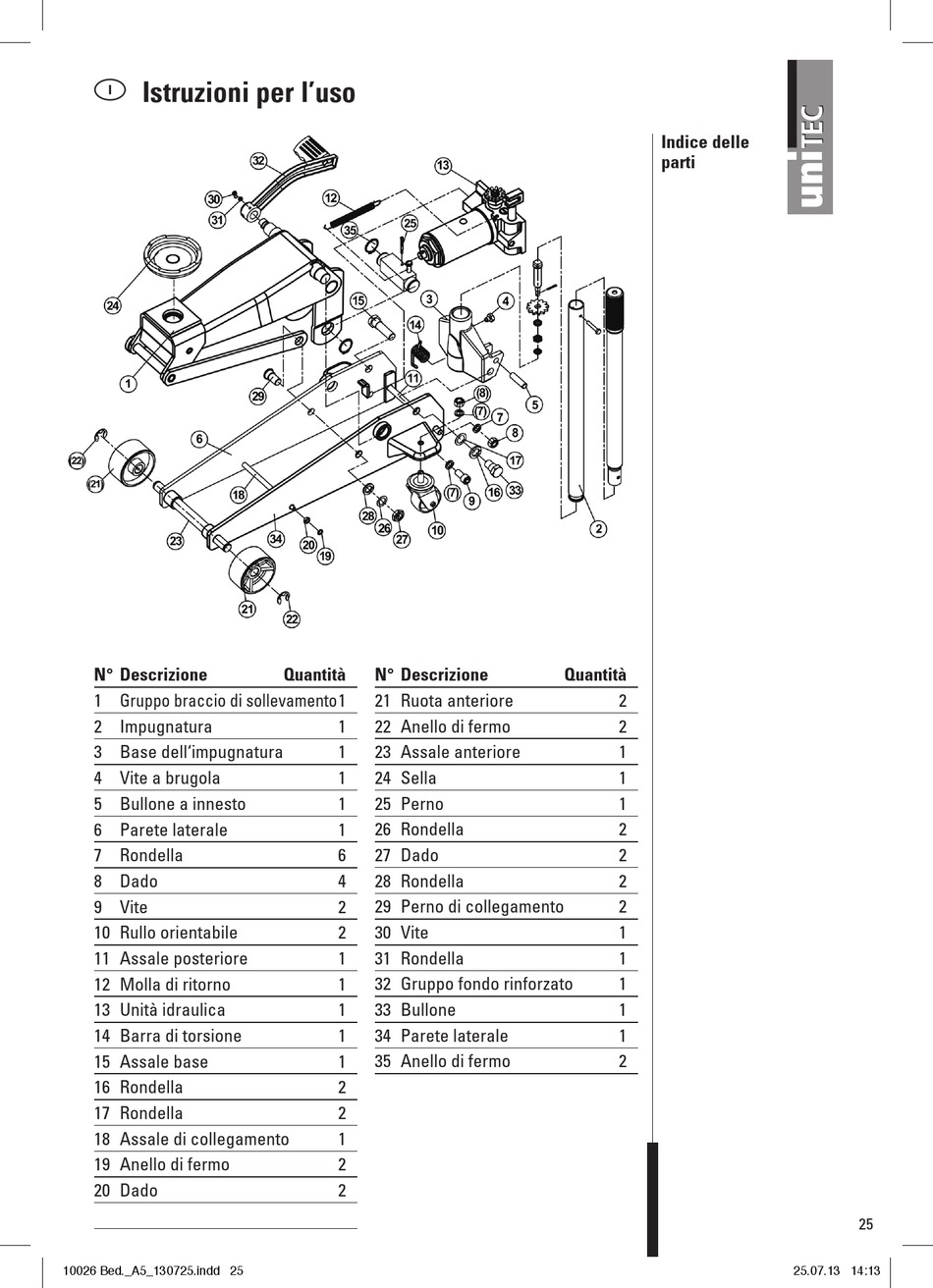

Indice delle
parti
Quantità
2
2
1
1
1
2
2
2
2
1
1
1
1
1
2
25
