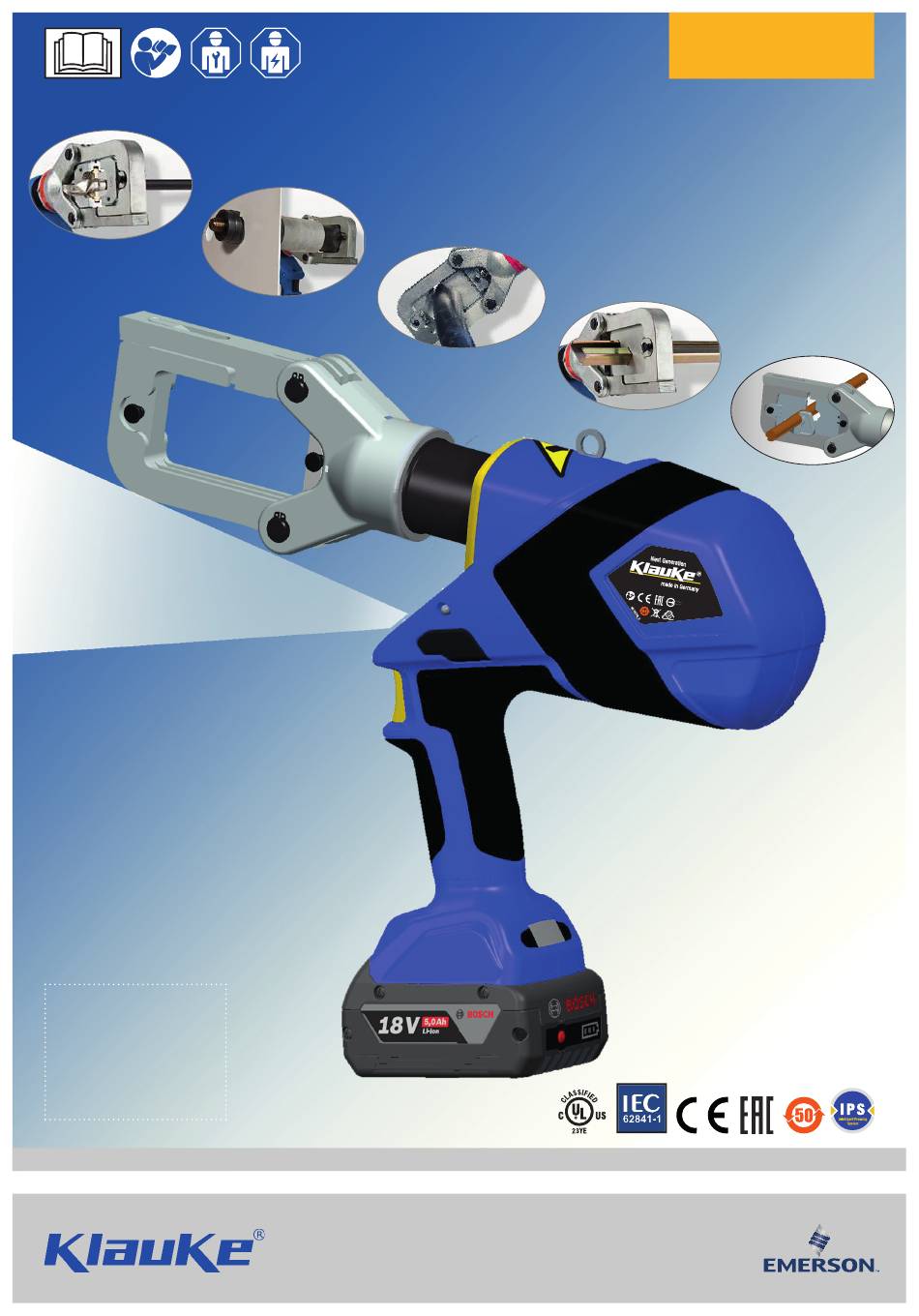

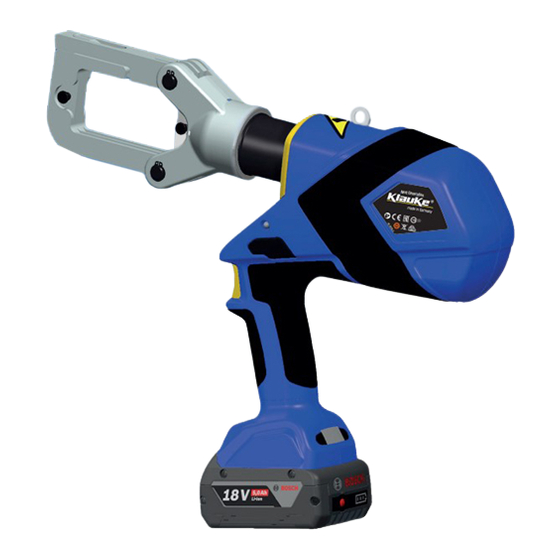

- Page 1 EK 60UNVCFB Serialnumber HE.16853_F © 05/2016 R&D-2 Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid •Telefon ++49 +2191-907-0 • Telefax ++49 +2191-907-141 • www.klauke.com...
- Page 2 Wir freuen uns, dass Sie sich für ein Klauke Thank you for choosing a Klauke tool. We hope Werkzeug entschieden haben und wünschen Ih- it gives you lots of pleasure. nen viel Freude damit. Sie haben ein Qualitätsprodukt „Made in You have purchased a quality product Germany“...
- Page 3 EK 60UNVCFB example: datecode WARNING Year Code Month Code Month Code ACHTUNG! Garantiesiegel Bei Beschädigung Garantieverlust ATTENTION! Warranty seal If broken loss of Warranty 2018 M Jan. July Read all safety warnings, instruc- 2019 Feb. Aug. tions, illustrations and specifi ca- 2020 Mar.
- Page 4 EK 60UNVCFB Next Generation EK60UNVCFB Crimping/Cutting/Punching tool 60 kN 300 mm² • • Gustav Klauke GmbH Auf dem Knapp 46 • D-42855 Remscheid For use only with 18V Bosch Battery T30001 RoHS <70dB <2,5m/s +40°C -20°C 60 kN Use tool only with 18V Bosch Battery Ladegerät...
- Page 5 EK 60UNVCFB > 350° STOP ® 30% max. on/off General WORK SERVICE DON´T DO HE.16853_F © 05/2016 safety rules...
- Page 6 UC40 Cu/Al < Ø 40 mm UCD3515 EN 50022 - 35 x 7,5 Klauke Profi lschienen-Schneider Klauke DIN rail cutting blades Tragschiene Top hat rail ACSR EN 50045 - 15x5,5 UCACSR DIN 48204 < Ø 40 mm - auf Anfrage - ...
- Page 7 EK 60UNVCFB UA22 see see Tab.1 UA18 see Tab.2 UA22 see Tab.3 General WORK SERVICE DON´T DO HE.16853_F © 05/2016 safety rules...
- Page 8 EK 60UNVCFB UC40 see UC40 UC40 see see UCACSR UCBC120 UCBC150 UCBC150 UCACSR # 1 # 2 # 1 # 2 UC40 see see UCM... UCBC150 UCBC150 UCM5 UCM6 UCM8 M10 UCM10 M12 UCM12 1/4“...
- Page 9 17 Berstdruck überschritten USER SELE CT : Doubelclick 18 Akkutemperatur zu gering Dop p el k l i c k confi rmed (2Hz) ® Klauke i-press Software www.klauke.com/connectivity ≤ 20 sec. ® Klauke i-press > 20 sec. ≤ 20 sec.
- Page 10 ® ® WEEE 2012/19/EU ® klauke-weee-abholung@emerson.com Crimp Chart 22 tool series Hex crimps Klauke R-series Copper connector type Ring type Angle type 90° Angle type 45° Copper lugs R-series 3Rxx - 12Rxx 43Rxx - 52Rxx 43Rxx45 - 52Rxx45 (Class 2 & 5) Copper slices R-series (Class 2 &...
- Page 11 EK 60UNVCFB Wann/When/Quand/Quando/ Warum/Why/Pourqoui/Porquê/ cuándo/Wanneer/Когда/это ¿por qué?/Waarom/Причина/ происходит/Kiedy/quando Dlaczego/Perché nach Arbeitsvorgang after working cycle après opération de travail Después del proceso de trabajo após o processo de trabalho 20 sec na bedrijfscyclus после цикла опрессовки po zakończeniu pracy dopo il processo di lavoro nach Arbeitsvorgang after working cycle après opération de travail...
- Page 12 EK 60UNVCFB Tab. 1 Verb. Pressbereich Pressbreite Pressform Crimping Crimp geeignet für material Art.-Nr. Crimping range width suitable for Con. Part No. mold material mm² Rohrkabelschuhe und HR 5 6 + 35 HR5635 Verbinder „Normalausführung“ 10 + 50 HR51050 Tubular cable lugs and 16 + 70 HR51670 connectors „Standard type“...
- Page 13 EK 60UNVCFB Pressbereich Verb. Leiter Ø Runddrückbreite Pressform Crimping range Conductor Pre-rounding geeignet für material Art.-Nr. Crimping Ø width mm² suitable for Con. Part No. mold material mm² se mm² sm Runddrückeinsätze für HRU 5 HRU510 3 und 4-Adrige Al- HRU516 und Cu-Sektorleiter HRU53525...
- Page 14 EK 60UNVCFB Tab. 2 Kennzeichnung Verb. Pressbereich Press- Marking geeignet für material mm² form Pres- suitable for Connection Crimping Crimping außen sprofil material range mm² mold outside Profile Rohrkabelschuhe und Verbinder - Cu (gelb chromatiert, Pressbreite 5 mm) Copper tubular cable lugs and connectors - Cu (chrome plated, crimping width 5 mm) Rohrkabelschuhe und Verbinder „Normalausführung“, Rohrkabelschuhe für Schaltgeräteanschlüsse 6 - 185...
- Page 15 EK 60UNVCFB Tab. 3 Kennzeichnung Verb. Pressbereich Press- Marking geeignet für material mm² form Pres- suitable for Connection Crimping Crimping außen sprofil material range mm² mold outside Profile Rohrkabelschuhe und Verbinder - Cu (gelb chromatiert, Pressbreite 5 mm) Copper tubular cable lugs and connectors - Cu (chrome plated, crimping width 5 mm) Rohrkabelschuhe und Verbinder „Normalausführung“, Rohrkabelschuhe für Schaltgeräteanschlüsse 6 - 300...
- Page 16 EK 60UNVCFB Kennzeichnung Verb. Pressbereich Press- Marking geeignet für material mm² form Pres- suitable for Connection Crimping Crimping außen sprofil material range mm² mold outside Profile Klemmen und Schraubverbinder (gelb chromatiert, Pressbreite 5 mm) Clamps and screw connectors (chrome plated, crimping width 5 mm) Abzweigklemmen C-Form 4 - 50 C-clamps...
- Page 17 Dipl.-Ing. Joh.-Christoph Schütz, CE-Beauftragter EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 i henhold til bestem- melseme i direktiverne 2006/42/EØF, 2014/30/EU, 2011/65/EU Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid Telefon ++49 +2191-907-0 • Telefax ++49 +2191-907-141 • www.klauke.com...
- Page 18 EN 60950-1, EN 301489-1, EN 301489-17, EN 300328 V2.1.1, EN 62479 i Dipl.-Ing. Joh.-Christoph Schütz, CE-Beauftragter henhold til bestemmelseme i direktiverne 2014/53/EU, 2011/65/EU Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid Telefon ++49 +2191-907-0 • Telefax ++49 +2191-907-141 • www.klauke.com...
