6
8
Ref.
Volt
A
MJB 6M
230
2,9
MJB 6T
230/400
2/1,2
11
8
MJB 10M
230
4,3
MJB 10T
230/400 2,7/1,6
20
16
MJB 14M
230
4,7
MJB 14T
230/400
3,5/2
22
18
MJB 19M
230
5,5
MJB 19T
230/400 3,7/2,1
26
22
MJB 24M
230
6,6
MJB 24T
230/400
5,2/3
31
28
MJB 30M
230
9,8
MJB 30T
230/400 6,6/3,8
36
MJB 40M
230
11
MJB 40T
230/400 7,3/4,2
(m)
Hauteur/Height
10
12
14
16
17
18
20
Débit/Flow rate
(m3/h)
6
2
10
4
14
7
19
12
6
24
20
12
4
30
28
22
14
6
42
36
30
24
16
12
L=563 pour MJB6 à MJB14 / L=580 pour MJB24 et MJB30
L=605 pour MJB40

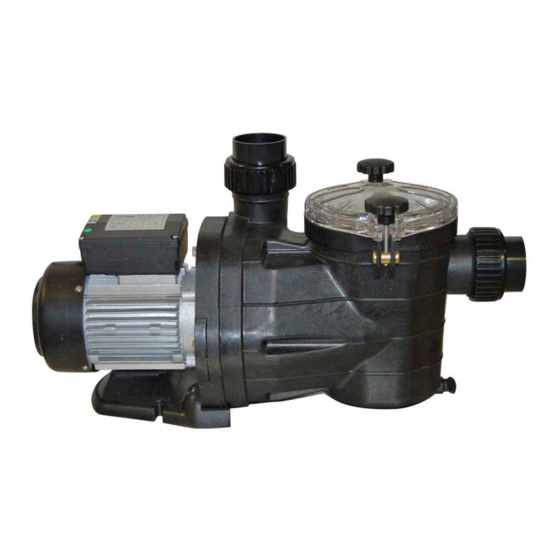

Pompes pour piscines - Série MJB
F
Guide de l'utilisateur
Swimming pool pumps - MJB series
GB
User guide
Advertisement
Table of Contents
Related Manuals for VIPool MJB Series
Summary of Contents for VIPool MJB Series

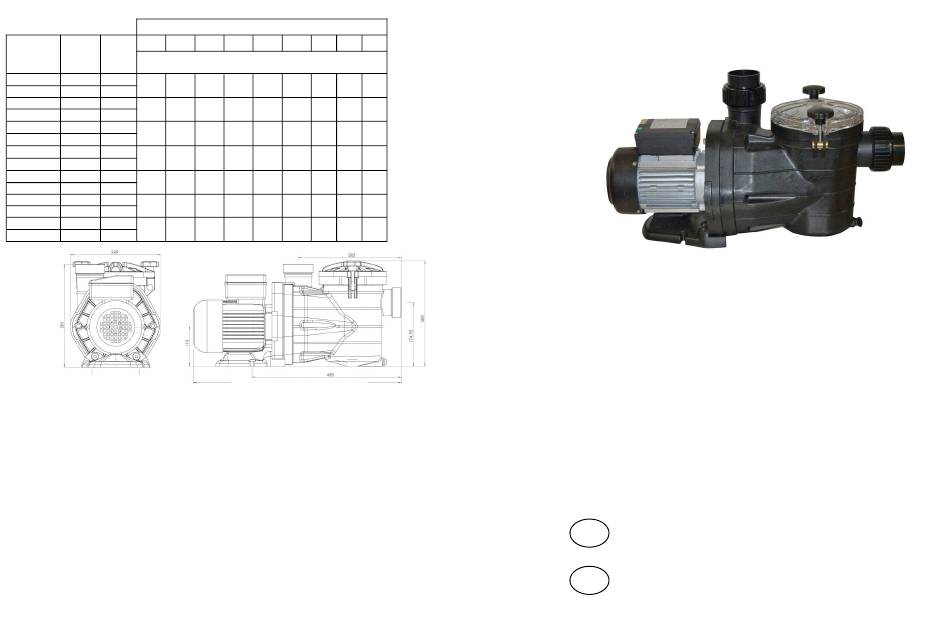

- Page 1 MJB 30T 230/400 6,6/3,8 MJB 40M MJB 40T 230/400 7,3/4,2 L=563 pour MJB6 à MJB14 / L=580 pour MJB24 et MJB30 L=605 pour MJB40 Pompes pour piscines - Série MJB Guide de l’utilisateur Swimming pool pumps - MJB series User guide...
- Page 2 N° Désignation Designation Ce document contient des informations fondamentales pour la sécurité des personnes et des biens, ainsi Vis ST3,5*16 Bolt ST3,5*16 que sur la mise en service de la pompe. L’utilisateur et l’installateur doivent impérativement prendre Couvercle de bornier Thermal up box connaissance des informations contenues dans ce document avant l’installation et la mise en service.
-
Page 3: Branchements Electriques
Max : 1,5m Schéma n°1 3.1 BRANCHEMENTS ELECTRIQUES ▪ Vérifier que la tension et la fréquence du réseau électrique correspondent aux valeurs indiquées sur la plaque de la pompe. ▪ L’installation électrique de la pompe doit être dotée d’un protecteur différentiel dont la valeur ne dépasse pas 30mA. -
Page 4: Troubleshooting
3.3 MISE EN ROUTE, AMORCAGE 4. TROUBLESHOOTING ▪ Position des vannes : aspiration et refoulement fermées. 1 - Couper l’alimentation électrique de la pompe. FAULTS PROBABLE CAUSES SOLUTIONS 2 - Remplir impérativement d’eau le préfiltre 3 - Revisser le couvercle en s’assurant que le joint ne soit ni pincé ni déterioré. Air leak along the suction pipe Check the condition of the couplings and seals 4 - Remettre l’alimentation électrique. - Page 5 3.3 COMMISSIONING, PRIMING 4. EVENTUELS DEFAUTS, CAUSES ET SOLUTIONS ▪ Position of valves: suction closed, delivery closed. 1 - Cut off the electricity supply to the pump. DEFAUTS CAUSES PROBABLES SOLUTIONS 2 - Fill the prefilter with water (imperative) 3 - Screw the cover back on, making sure the seal is neither clamped nor worn. Prise d’air sur la tuyauterie d’aspi- Vérifier l’état des raccords et des joints sur la 4 - Switch the electricity back on.
-
Page 6: Electrical Connections
This document contains some very important information for the safety of individuals and of property, as well as on how to commission the pump. The user and installer must under all circumstances familiarise themselves with the information contained herein prior to installing and commissioning the device. Please keep this reference document at hand.
