Für folgende Fahrzeuge:
Vertriebs-GmbH ● Maybachstr. 10 ● 67269 Grünstadt ● verkauf@dietz.biz ● www.dietz.biz
Audiotechnik Dietz
®

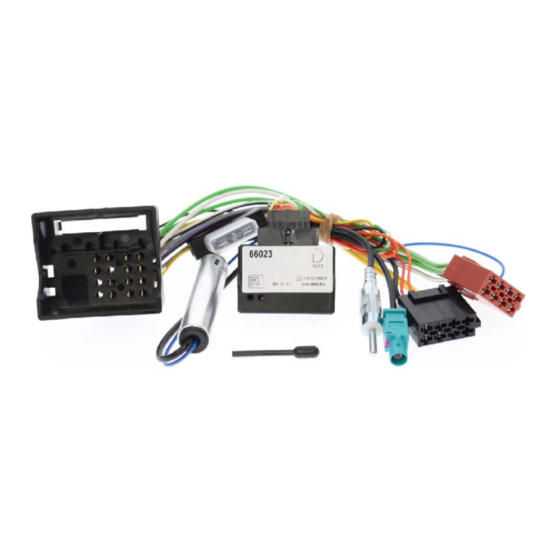

CAN BUS Interface
Interface CAN BUS
Bedienungsanleitung
Owner's manual
®
Copyright © by Audiotechnik Dietz
Rev 6, Stand: 2 / 2018
Vertriebs-GmbH ● Germany
1
66023

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 66023 and is the answer not in the manual?

Questions and answers

Related Manuals for Dietz 66023

Summary of Contents for Dietz 66023

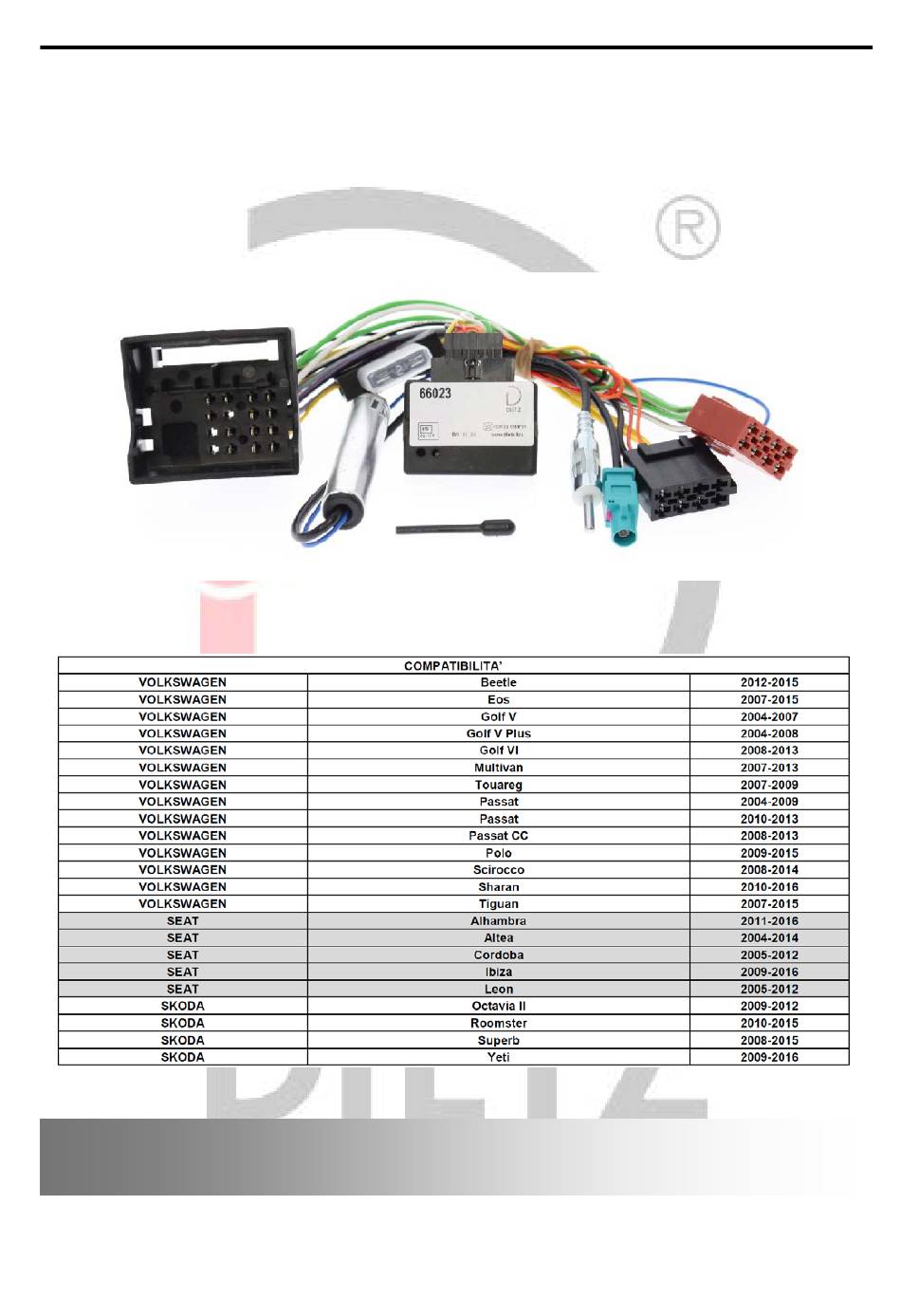

  • Page 1 CAN BUS Interface Interface CAN BUS Bedienungsanleitung Owner’s manual Für folgende Fahrzeuge: 66023 Vertriebs-GmbH ● Maybachstr. 10 ● 67269 Grünstadt ● verkauf@dietz.biz ● www.dietz.biz Audiotechnik Dietz ® Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018...

  • Page 2: Allgemeine Hinweise

    Allgemeine Hinweise Sehr verehrter Kunde, vielen Dank, dass Sie sich für ein Produkt der Firma Audiotechnik Dietz entschieden haben. Sie haben eine hervorragende Wahl getroffen. Bei der Entwicklung des Produktes wurde besonders auf Ihre persönliche Sicherheit, kombiniert mit bestmöglichstem Bedienungskomfort, modernem Design und aktuelle Produktionstechniken geachtet.

  • Page 3: Hinweise Auf Voraussetzungen Für Den Bestimmungsmäßigen Betrieb

    Speedimpuls: Rechtecksignal 4,5 Hz bzw. 0,85 Hz pro km/h (max. < 5 mA belastbar!) Rückwärtsgang (Fahrzeugspezifisch, max. 100 mA belastbar!) Handbremse Parksensorenausgang für Summer (Summer, Art. Nr. 66429, ist nicht im Lieferumfang) Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018...

  • Page 4: Installation

    Verbindungen finden sie auf unserer Webseite, wie hier auf der letzten Seite beschrieben. Weitere Daten- blätter finden sie im geschützten Händlerbereich auf www.dietz.biz. Beachten Sie bitte, dass nicht für jedes Fahrzeug ein Anschlussplan vorhanden ist, für einen detaillierten Anschlussplan fragen Sie Ihre KFZ-Werkstatt oder Ihren Händler.
  • Page 5 Sollte das von Ihnen Gewählte Signal nicht dem entsprechen was sie ausgewählt haben, wiederholen Sie den Vorgang. Bei Fehlfunktion vor dem Beginn das Interface nochmals kurz stromlos machen, indem Sie den Stromstecker am Interface abziehen. Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018...

  • Page 6: Technische Daten

    4. LED blinkt unregelmäßig rot - Überprüfen Sie die CAN Anschlüsse 5. LED leuchtet rot konstant – Das Interface kann die Identität des Fahrzeuges nicht erkennen. Kontaktieren sie uns. Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018...

  • Page 7: General Advice

    General advice Dear client, many thanks for having chosen an Audiotechnik Dietz product. You have made a magnificent choice. While developing this product, your personal safety combined with the best operating service, modern design and an up-to-date production technique was especially taken into account. Unfortunately, despite the utmost care injuries and/or damages might occur due to improper installation and/or use.

  • Page 8: References Of Legal Regulations For Operation

    Speed impulse: square wave signal, 4,5 Hz or 0,85 Hz per km/h (< 5 mA maximum load!) Reverse gear (depends on cars’ configuration, 100mA maximum load!) Hand brake Parking sensor output for buzzer (buzzer not included, optinal item number is 66429) Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018...

  • Page 9: Function Setting

    Change Output 1 (pink cable) to “Positive output 12 Volt below 10 km/h (Function 14) and Output 2 (orange cable) to “Reverse gear” (Function 3) Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018...
  • Page 10 Option 7-10 are not to use with this harness! If you need speedsignal function please use item 66012. If the signal you have selected is wrong, you must repeat the process. Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018...

  • Page 11: Service Notes

    0,040 kg Dimensions: 40 x 30 x 15 mm This unit is only for automotive use and has therefore a lifetime of max. 10 years. Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018...
  • Page 12 „66023“ and open the folder „Dokumente“. Can Anschlüsse und weitere Informationen zu verschiedenen Fahrzeugen finden Sie auf unserer Seite www.dietzshop.de direkt beim Artikel. Bitte im Suchfeld 66023 eingeben. Artikel anwählen und den Reiter Dokumente anklicken. ® Vertriebs-GmbH Audiotechnik Dietz Maybachstr.
