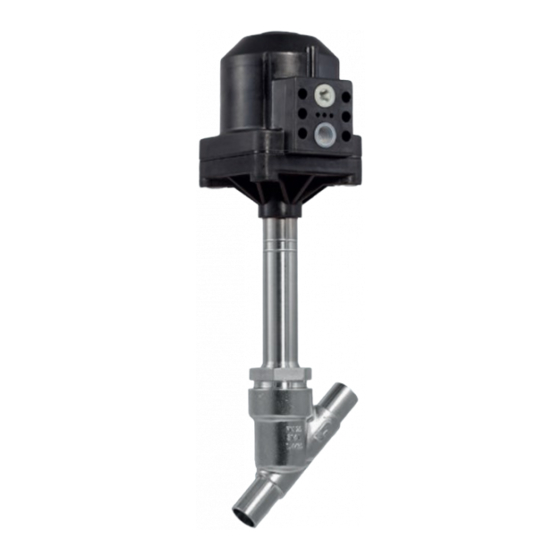

- Page 1 Originalbetriebsanleitung Translation of the original Operating Instruction 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat Valves Type 582...
-
Page 2: Table Of Contents
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Inhalt Einleitung ............................1 1.1. Hinweise zur Betriebsanleitung ....................2 Sicherheit ............................3 2.1. Sicherheitshinweise ......................... 3 2.2. Gefahrenklassifikationen ......................3 2.3. Bestimmungsgemäße Verwendung ..................4 2.4. - Page 3 Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 5.3.2. Demontage ........................13 Einbau ............................ 14 5.4.1. Installation Schweißstutzen ................... 14 5.4.2. Montage bei Clampanschluss ..................14 5.4.3. Montage bei Gewindeanschluss ..................14 5.4.4.
- Page 4 Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Content Introduction ............................ 18 1.1. Information about the operating instructions ................. 19 Safety ............................. 20 2.1. Safety Information........................20 2.2. Hazard classification ......................20 2.3.
- Page 5 Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Installation ..........................31 5.4.1. Installation - Butt weld spigots: ..................31 5.4.2. Installation - Clamp connections: ................... 31 5.4.3. Installation - Threaded connections:................31 5.4.4.
-
Page 6: Einleitung
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Einleitung Wenn Sie Fragen zum Gerät haben, wenden Sie sich bitte unter Angabe der Seriennummer an den Kundenservice von: SED Flow Control GmbH Am Schafbaum 2 D-74906 Bad Rappenau Postfach 1306... -
Page 7: Hinweise Zur Betriebsanleitung
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 1.1. Hinweise zur Betriebsanleitung Sicheres Betreiben Die Betriebsanleitung enthält wichtige Hinweise, das Gerät sicher und sachgerecht zu installieren. Ihre Beachtung hilft, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und die Lebensdauer des Geräts zu erhöhen. -
Page 8: Sicherheit
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Sicherheit 2.1. Sicherheitshinweise Warnung! Die Betriebsanleitung enthält wichtige Informationen zur Sicherheit! Das Nichtbeachten dieser Hinweise kann zu gefährlichen Situationen führen. Die Betriebsanleitung muss gelesen und verstanden werden. 2.2. -
Page 9: Bestimmungsgemäße Verwendung
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 2.3. Bestimmungsgemäße Verwendung Sitzventile sind zum Einbau in Rohrleitungen konzipiert und werden zur Steuerung von hochreinen bis hin zu verschmutzten und abrasiven Medien verwendet. Setzen Sie die Geräte nur Medien aus, gegen welche das Gehäuse und die Dichtungen beständig sind. -
Page 10: Restrisiken
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 2.6. Restrisiken Gefahr! Verletzungsgefahr durch hohen Druck! Druck auf Leitungen und Ventilen kann schwere Verletzungen verursachen! Vor dem Lösen von Leitungen und Ventilen den Druck abschalten und Leitungen entleeren. Überschreiten Sie niemals den maximal zulässigen Betriebs- oder Steuerdruck! Gefahr durch elektrische Spannung! Elektrische Spannung kann schwere Verletzungen oder Tod verursachen! -
Page 11: Zielgruppenbeschreibung
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 2.8. Zielgruppenbeschreibung Die Inhalte dieser Betriebsanleitung sind für unterschiedliche Zielgruppen bestimmt. Welchen Kenntnisstand die jeweilige Zielgruppe haben muss, ist hier definiert. Alle Zielgruppen müssen diese Betriebsanleitung gelesen und die Inhalte verstanden haben. Installations- und Instandsetzungspersonal muss, •... -
Page 12: Lagerung
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 3.3. Lagerung Hinweis! Bei Nichtbeachtung kann das Gerät beschädigt werden! Gefahr! Verletzungsgefahr nach Wiedereinbau! Prüfen Sie das Gerät auf etwaige Beschädigungen und auf eine korrekt durchgeführte Montage, insbesondere auf gelockerte Montageschrauben Um ein nicht genutztes Gerät auch über einen längeren Zeitraum funktionsfähig zu halten, müssen einige Punkte beachtet werden:... -
Page 13: Technische Daten
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Technische Daten 4.1. Allgemeine technische Daten DN 15 – DN 65 Nennweite Montierbare Ventilkörper Durchgangskörper Schweißkonfigurationen Anschlussart Ventilkörper Schweißstutzen nach DIN 11866 Reihe A (ehemals DIN 11850 Reihe 1 & 2) Reihe B (ehemals ISO 1127) Reihe C (ehemals ASME BPE / ASTM 269) BS O.D: 4825;... -
Page 14: Maße
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 4.4. Maße Maß- und Gewichtstabelle Antriebstyp V1 (mm) Gewicht Ventil ca. (kg) 1,55 1,75 © 2019 SED Flow Control GmbH, Bad Rappenau BA190006; Version a vom 30.08.2019... -
Page 15: Typenschild
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 4.5. Typenschild Das Typenschild wird in Form eines Klebeschilds auf dem Gerät angebracht und enthält wichtige Informationen zum Betrieb. Eine detaillierte Aufschlüsselung des Matchcodes können Sie online unter www.sed-flowcontrol.com mit unserem Produkt-Konfigurator ermitteln. -
Page 16: Installation
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Installation Gefahr! Verletzungsgefahr durch hohen Druck! Druck auf Leitungen und Ventilen kann schwere Verletzungen verursachen! Vor dem Lösen von Leitungen und Ventilen den Druck abschalten und Leitungen entleeren. Verletzungsgefahr durch Stromschlag! Spannung abschalten und gegen ungewolltes Wiedereinschalten sichern. - Page 17 Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Pos. Bezeichnung Antrieb 125 Ventilkörper Dichtung Steuerfunktion NO / DA Steuerfunktion NC / DA © 2019 SED Flow Control GmbH, Bad Rappenau BA190006; Version a vom 30.08.2019...
-
Page 18: Montage & Demontage Des Ventils
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 5.3. Montage & Demontage des Ventils Gefahr! Verletzungsgefahr! Prüfen Sie das Gerät vor Inbetriebnahme auf korrekte Montage! Überprüfen Sie auch das Anzugsmoment! Nur funktionsfähiges, passendes und sicheres Werkzeug verwenden! Montage- und Demontagearbeiten sind nur von geschultem Personal durchzuführen. -
Page 19: Einbau
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Einbau Stellen Sie vor dem Einbau sicher, dass das Sitzventil für die Betriebsbedingungen geeignet ist. Dies gilt vor allem für die Funktion, die Werkstoffe, den Betriebsdruck und das Betriebsmedium in Zusammenhang mit der Betriebstemperatur. -
Page 20: Wartung
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Wartung Wartungsarbeiten dürfen nur von geschultem Personal durchgeführt werden! Sitzventile sind grundsätzlich wartungsarm. Sie müssen in regelmäßigen Abständen geprüft und gewartet werden. Die Abstände der Prüfungen müssen entsprechend der Einsatzbelastungen und der geltenden Regelwerke festgelegt und entsprechend durchgeführt werden. -
Page 21: Zubehör
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Zubehör Passendes, funktionales Zubehör finden Sie unter www.sed-flowcontrol.com oder kontaktieren Sie uns. Fehlerbehebung Störungsbild Mögliche Ursache Behebung Ventil schließt nicht oder nicht Betriebsdruck zu hoch Maximalen Betriebsdruck vollständig beachten... -
Page 22: Eg Konformitätserklärung
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 9. EG Konformitätserklärung © 2019 SED Flow Control GmbH, Bad Rappenau BA190006; Version a vom 30.08.2019... -
Page 23: Introduction
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Introduction In case you have any queries about the device, please contact our customer services stating the serial number: SED Flow Control GmbH Am Schafbaum 2 D-74906 Bad Rappenau PO-Box 1306... -
Page 24: Information About The Operating Instructions
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 1.1. Information about the operating instructions Safe operation The operating instructions contain important information for safe and correct installation of the device. Compliance with that helps preventing hazards, avoiding repair costs and downtime, and increasing reliability and operating life of the device. -
Page 25: Safety
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Safety 2.1. Safety Information Warning! The operating instructions contain important safety information! Non-compliance with such information may cause hazardous situations. The operating instructions must be read and understood. 2.2. -
Page 26: Intended Use
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 2.3. Intended use Seat valves are made to be assembled in pipelines and are used to regulate media from high purity to the point of contaminated or even abrasive. Use these devices only with media, the body and the sealing is consistent for. -
Page 27: Residual Risks
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 2.6. Residual risks Danger! Danger of injury through high pressure! Pressure acting on lines and valves may cause severe injuries! Before disconnecting any lines and valves, the pressure must be switched off and the lines must be vented. -
Page 28: Description Of Target Groups
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 2.8. Description of target groups The contents of these operating instructions are intended for various target groups. The level of knowledge/information the respective target group must have is defined below. All target groups must have read and fully understood the contents of these operating instructions. -
Page 29: Storage
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 3.3. Storage Notice! If the guidelines are not reserved, the device may be damaged. Danger! Danger of injury after reassembly! Please check, if there are any damages and ensure, that the mounting is correct, especially loosened erection screws! In order to keep a device that is not used over a longer period functional, a few items must be considered:... -
Page 30: Technical Data
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Technical Data 4.1. General technical data DN15 – DN 65 Size Actuators suitable for valve bodies Two-Way bodies Welded valve configuration End connection valve body Butt weld ends acc. -
Page 31: Dimensions
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 4.4. Dimensions Dimension and weight table Actuator V1 (mm) Weight Type valve approx. (kg) 1,55 1,75 © 2019 SED Flow Control GmbH, Bad Rappenau BA190006;... -
Page 32: Type Plate
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 4.5. Type plate The type plate is a sticker on the device and contains important information for operating. To get detailed information concerning the article codes please use the product configurator on our website, www.sed-flowcontrol.com. -
Page 33: Installation
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Installation Danger! Danger of injury through high pressure! Pressure acting on lines and valves may cause severe injuries! Before disconnecting any lines and valves, the pressure must be switched off and the lines must be vented. - Page 34 Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Pos. description Actuator 125 Valve body Sealing control function NO / DA control function NC / DA © 2019 SED Flow Control GmbH, Bad Rappenau BA190006;...
-
Page 35: Assembly & Disassembly Of The Valve
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 5.3. Assembly & disassembly of the valve Danger! Danger of injury! Check the device for correct assembly before implementation! Also check the tightening torque! Only use functional, suitable and safe tools! Assembly and disassembly must only be performed by authorized expert staff. -
Page 36: Installation
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Installation Before installation, ensure that the angle seat valve is suitable for the operating conditions. These include function, materials, operating pressure und working media in connection with operating temperature. -
Page 37: Maintenance
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Maintenance Maintenance is only allowed to be carried out by trained staff. seat valves are low-maintenance parts. They must be checked and maintained periodically. These periods are depending on working load and must be defined according to valid rules. -
Page 38: Accessories
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 Accessories Fitting and functional accessories are available via www.sed-flowcontrol.com or contact us. Troubleshooting Fault Potential cause Solution Valve leaks downstream Operating pressure too high Operate valve with operating (doesn't close or doesn't pressure specified... -
Page 39: Ec Declaration Of Conformity
Original-Betriebsanleitung Translation of the original operating instructions 2/2 Schrägsitzventil Typ 582 2/2 Angle Seat valve Typ 582 9. EC Declaration of Conformity © 2019 SED Flow Control GmbH, Bad Rappenau BA190006; Version a vom 30.08.2019... - Page 40 SAMSON AT A GLANCE STAFF PRODUCTION SITES – SAMSON Germany, Frankfurt, established 1916 – Worldwide 4,000 Total plot and production area: 150,000 m² – Europe 3,300 – SAMSON France, Lyon, established 1962 – Asia 500 Total plot and production area: 23,400 m² –...
