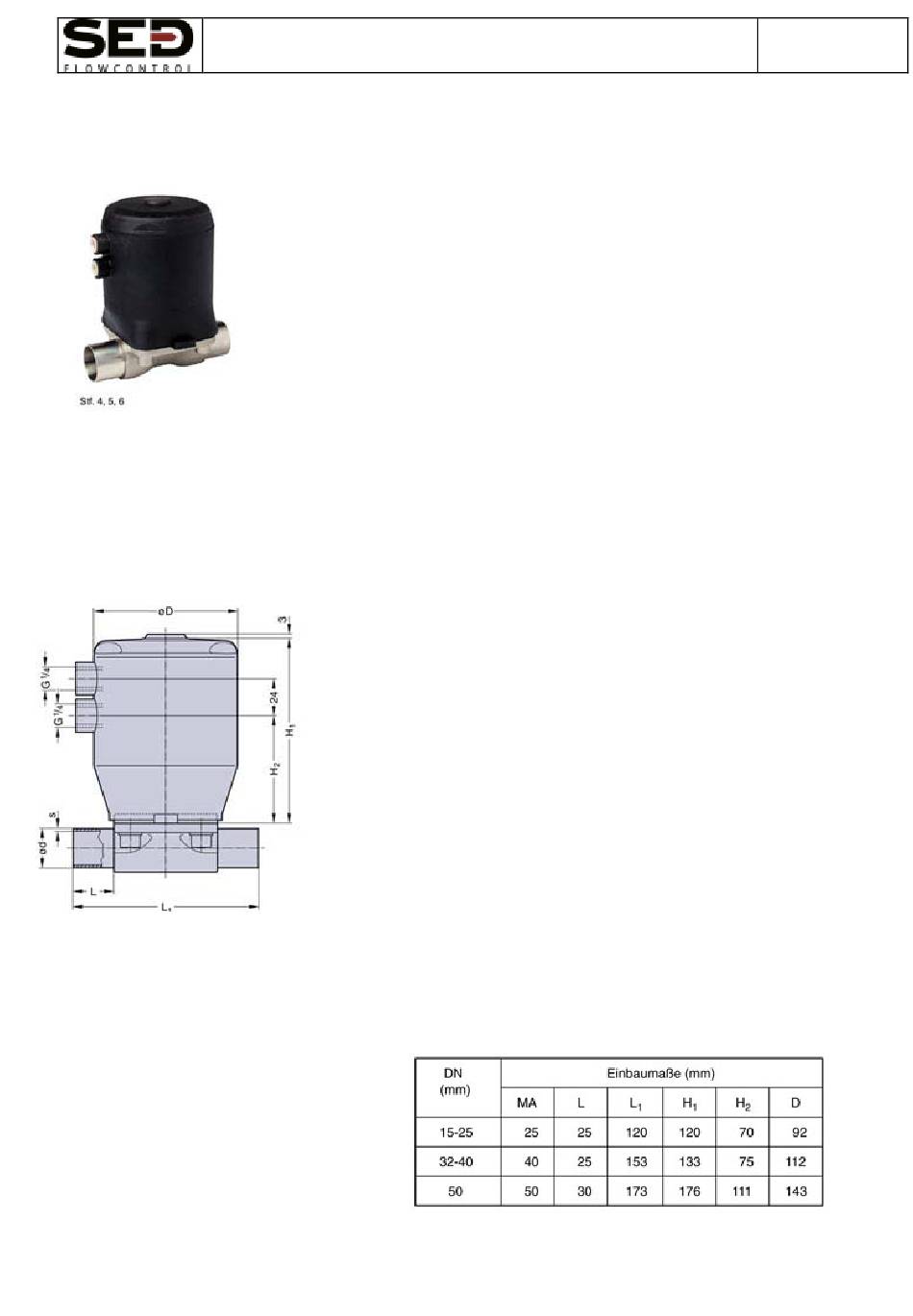

SED flowcontrol 402 Operation Manual

Betriebsanleitung Typ 402
operation manual Type 402
Merkmale
- Kunststoffkolbenantrieb
- kompakte Baugröße
- Steuerluftanschluss in Durchflussrichtung
- flexible Membranaufhängung
- gefasste Mediumsmembrane
- optimale Reinigungseigenschaften in allen Einbaulagen
- geringe Wärmeableitung
- kreisrunde, definierte Abdichtkante zwischen
Mediumsmembrane und Ventilkörper
Optionen
- große Auswahl an Überwachungs- und Steuerungszubehör
erhältlich, auch zum Nachrüsten
- Steuerluftanschluss 90° zur Durchflussrichtung
Eigenschaften
Steuerfunktion (Stf.):
Ausrichtung Steuerluftanschluss:
Max. Betriebsdruck:
Max. Betriebstemperatur:
Steuerdruck Antrieb:
Membranwerkstoff:
Ventilkörperwerkstoff:
Anschlussarten:
Antrieb montierbar mit:
Membranabmessung:
- Änderungen vorbehalten
- subject alteration)
fremdgesteuert
Ruhestellung zu: Stf. 1 und Stf. 4
Ruhestellung offen: Stf. 2 und Stf. 5
Doppelt wirkend: Stf. 3 und Stf. 6
bei Stf. 4, 5, 6, in Durchfluss-
richtung, Standard
bei Stf. 1, 2, 3, 90° zur
Durchflussrichtung
einseitig anstehend
(delta p = 100%)
EPDM Membrane 10 bar
PTFE Membrane 8 bar
150°C je nach Anwendung
Stf. 1 und Stf. 4 4,5 - 7 bar
Stf. 2,3,5 und Stf. 6 4 - 5 bar
EPDM oder PTFE
Schmiedeausführung 1.4435/316 L
Feinguss 1.4435/316 L
oder gemäß Spezifikation
Schweißstutzen
Clamps und Flansche oder
Spezialanschlüsse
Durchgangskörper
Schweißkonfigurationen
siehe Tabelle MA
09 0001
1 von 6 - KR/V51
Rev. a
ASME/BPE
