Summary of Contents for Griffin Technology Kiosk Desktop Mount

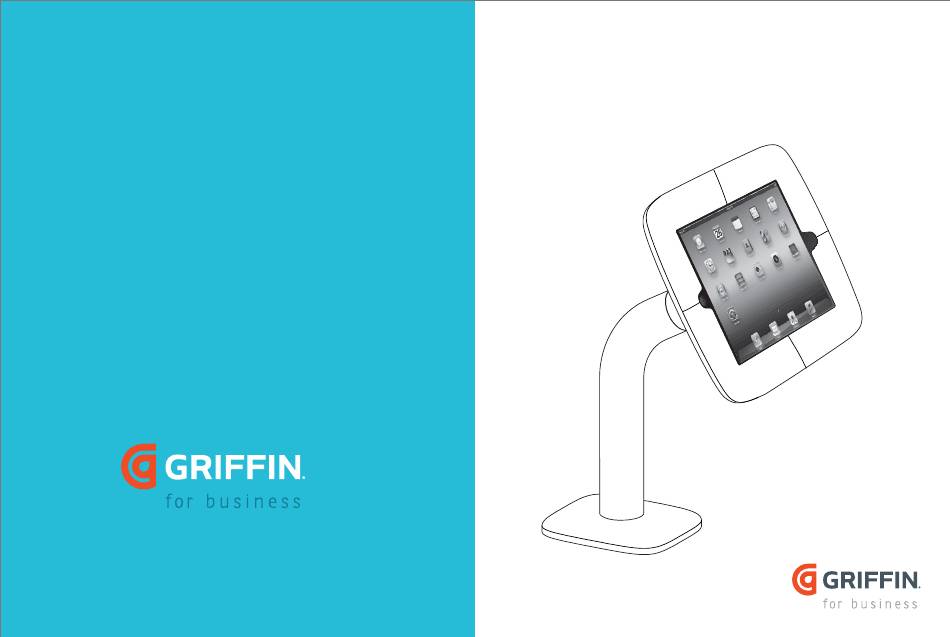

- Page 1 Kiosk Desktop Mount ™ Installation Guide L E T ’ S G E T T O W O R K ™...
- Page 2 • Foret • Tournevis Bienvenue. Vous avez • Un crayon ou un instrument pointu pour Welcome. You’ll need these tools: besoin des outils suivants : Un foret adapté à vos pièces Un tournevis cruciforme ou un autre marquer l’emplacement des trous. de fixation.
- Page 3 Liste des pièces Parts List Cache destiné à l’iPad (livré en 3 versions) : 1 insert en silicone pour assurer la 1) Aucun bouton accessible. compatibilité avec l’iPad 2 et le nouvel 1 support Griffin Kiosk : 2) Bouton principal ou bouton iPad.
- Page 4 Liste des pièces (suite) 1 ensemble tube et socle : 4 bandes adhésives pour les pieds. Parts List (continued) Tube en acier et ressort souple en acier avec garniture en caoutchouc et socle d’installation sur bureau avec cache pour 4 pieds en caoutchouc dissimuler les vis.
- Page 5 Liste des pièces (suite) 4 vis à plancher Phillips 1 vis à 6 pans creux Parts List (continued) (déjà assemblée). 10 vis sécurisées à 2 trous Pour des instructions de démontage de la base, reportez-vous à la page 32. 1 tournevis pour vis 1 clé...
- Page 6 Parts List (continued) Liste des pièces (suite) 1 bloc d’alimentation PowerBlock avec adaptateurs pour prises US, UE, UK et AUS. Entrée CA : 100 – 240 V 1 câble de chargement pour iPad (3 m). Sortie CC : 5 V à 2,1 A 1 3-Meter charging cable for iPad.
- Page 7 Installation du Kiosk Installing the Kiosk 1. Glissez le câble de Dock à travers le tube en passant par l’extrémité supérieure. Vous devez faire passer le connecteur USB à travers le socle en veillant à disposer 1. Feed the Dock Cable down through the top of the Arm. The USB end d’une longueur de câble suffisante aux deux extrémités.
- Page 8 2. Choisissez l’emplacement d’installation du Kiosk ainsi que son orientation. La tête du Kiosk 2. Choose a spot for your Kiosk and decide which direction it will face. est montée sur ressort et revient à la position initiale que vous choisissez maintenant. The head of the Kiosk is spring-loaded and will reposition itself to the Faites glisser le couvercle du socle vers le haut et marquez la position des 4 trous de vis.
- Page 9 3. Taladre en el suelo los agujeros de guía para colocar los elementos de fijación. 3. Drill holes in your desk or table top for the fasteners. En superficies de madera o metal, utilice los tornillos de estrella del número 14 que se incluyen. Dependiendo del lugar de la instalación, quizá...
- Page 10 4. Utilisez les bandes adhésives pour positionner temporairement les pieds en caoutchouc sous la base au niveau des trous de vis. 4. Use the adhesive pads to temporarily position the rubber feet under the base at the screw holes. 4. Use las tapas adhesivas para colocar temporalmente los pies de goma bajo la base en los agujeros de los tornillos.
- Page 11 5. Positionnez le socle sur les trous de vis et vissez les vis. Serrez-les fermement, mais sans exagérer. 5. Position the Base Assembly over the screw holes and drive in the Assurez-vous que le câble de Dock passe librement à travers le socle et ressort à l’arrière sans être pincé. screws.
- Page 12 Installation du support Installing the Carriage 6. Le support s’emboîte dans la partie supérieure du tube. Vous devez à présent décider si vous l’installez en position portrait ou paysage. Si vous comptez utiliser le haut-parleur de la tablette, vérifiez l’emplacement des ouvertures à l’arrière du support et veillez à ce qu’elles soient correctement alignées sur l’iPad.
- Page 13 7. Si vous utilisez un iPad 2 ou un nouvel iPad, placez l’insert en silicone inclus à l’intérieur du cache. 7. If you're using an iPad 2 or iPad (3rd generation), fit the included Silicone Insert flush with the inside of the Carriage. Align the Insert's speaker Il peut être orienté...
- Page 14 8. Placez votre iPad dans le support. 8. Place your iPad inside the Carriage. • Assurez-vous qu’il est orienté de la manière voulue et branchez son connecteur Dock. • Veillez à ce que le câble de Dock passe derrière l’iPad sans être pincé. •...
- Page 15 9. Choisissez l’un des 3 caches inclus, selon votre souhait : (A.) bouton principal ou caméra 9. Choose one of the 3 included faceplates, depending on whether you want accessibles, (B.) bouton principal et caméra accessibles ou (C.) aucun de ces éléments accessibles. (A.) either Home button or camera exposed, (B.) both exposed, or (C.) neither.
- Page 16 10. Choisissez l’adaptateur de prise approprié pour votre prise murale et fixez-le sur le boîtier d’alimentation CA PowerBlock inclus. 10. Choose the plug adapter for your wall outlet and attach it to the included PowerBlock AC power supply. Branchez l’extrémité USB du câble de Dock sur le PowerBlock, puis branchez ce dernier sur la prise murale. Votre iPad se recharge et est prêt à...
- Page 17 Démontage de la base Detaching the Base 1. Utilisez la clé Allen fournie pour desserrer la vis à 6 pans creux, 1. Use the provided Hex Wrench to loosen the Hex socket screw, then slide puis retirer la base et son couvercle du tube en les faisant glisser. the Base and Base cover off...
- Page 18 24 h/24, 7 j/7, toute l'année 全天服务，全年无休您使用的产品为 Kiosk Desktop Mount Votre produit est un Kiosk Desktop Mount ¿Alguna pregunta? 存有疑問？ El Equipo de Soporte de Griffin está listo para ayudarle. Ya sea a través de internet Griffin Support 將隨時為您提供協助。 您可以從線上或透過電話與熟悉...
