Bedienungsanleitung
LEISTUNGSREGELUNG 2760
Best.-Nr. 2256500
Bestimmungsgemäße Verwendung
Dieses Produkt dient als Dimmer und Drehzahlsteller für Glühlampen, elektrische Heizkörper sowie
Kollektormotoren mit Kohlebürste.
Typische Anwendungen sind:
Ventilatoren
Staubsauger
Dimmer für Glühlampen
Bohrmaschinen
Haushaltsgeräte
Nicht geeignet für Verbraucher mit eingebauter Elektronik (Netzteile, Verstärker, elektrische Bohrmaschinen),
Leuchtstoffröhren, Quarz- und Energiesparlampen sowie Synchron-, Asynchron-, und Motoren mit Anlaufkondensator.
Das Gerät ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien.
Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten
Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt
werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlüsse, Brände oder
elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie
sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
Leistungsregelung 2760
Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter
oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin,
z. B. Stromschläge.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser
Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere
die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten
Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht
beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder
Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemeine Hinweise
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen
aus geringer Höhe können das Produkt beschädigen.
• Wenden Sie sich an eine Fachkraft, sollten Sie Zweifel in Bezug auf die Arbeitsweise,
die Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft
bzw. einer zugelassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden,
wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.
b) Elektrischer Anschluss
Sollten Sie nicht über die für die Einrichtung erforderlichen Fachkenntnisse verfügen,
dann ist sowohl vom eigenständigen Anschließen als auch von der Installation dringend
abzuraten. Wenden Sie sich stattdessen an eine Elektrofachkraft.
• Das Produkt darf nur mit der vorgesehenen Netzspannung in Betrieb genommen werden
(siehe Abschnitt „Technische Daten").
• Verwenden Sie das Produkt nicht in Räumen oder bei widrigen Umgebungsbedingungen,
wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können!
Es besteht Explosionsgefahr!
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt
außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Lassen Sie das
Produkt anschließend von einer Fachkraft prüfen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!
• Durch unsachgemäße Handhabung der Netzspannung gefährden Sie nicht nur sich selbst
sondern auch andere Personen!
c) Angeschlossene Geräte
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen anderer Geräte,
die mit dem Produkt verbunden sind.

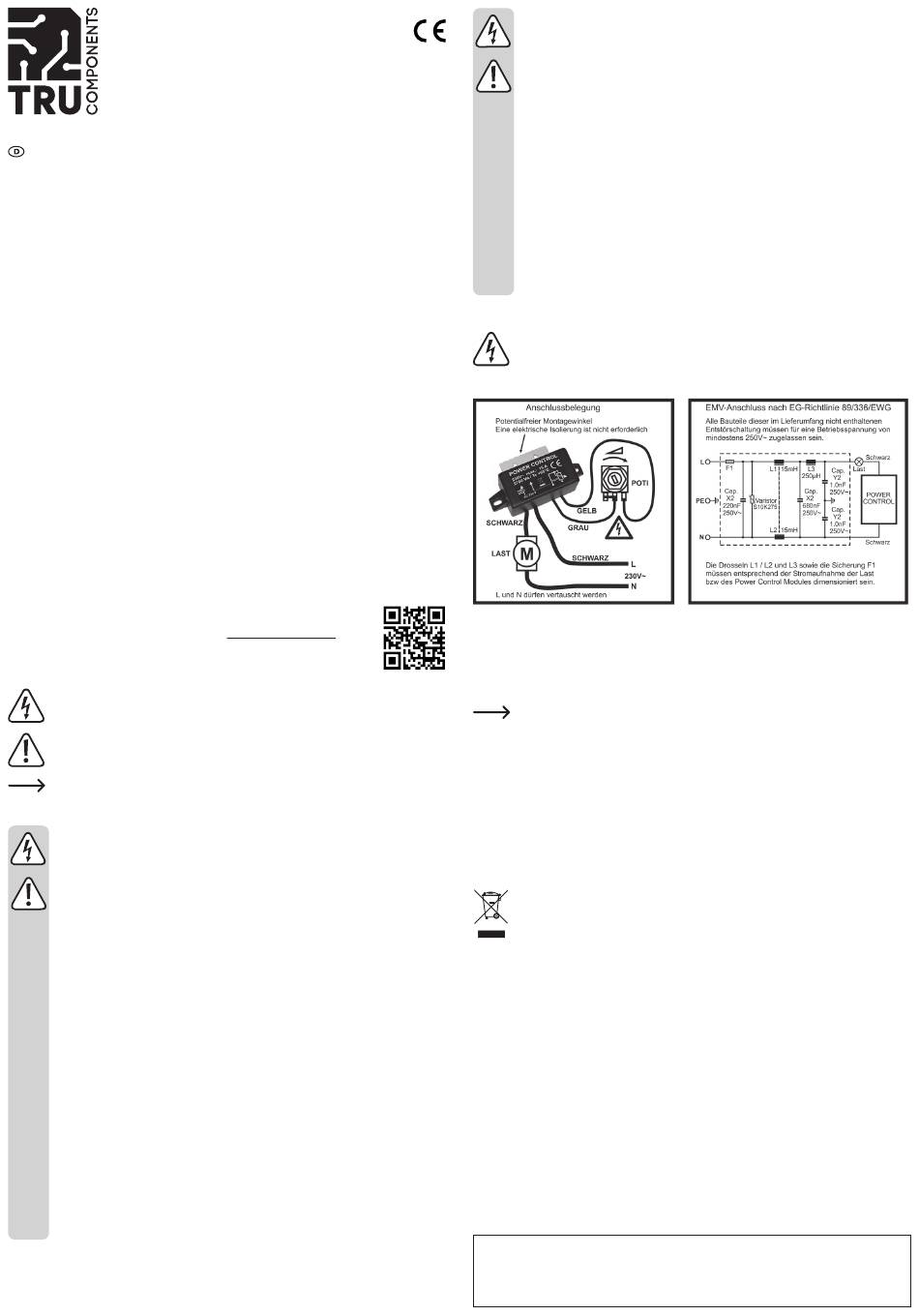

Installation
Nur eine Fachkraft, die mit den einschlägigen Sicherheitsbestimmungen und Vorschriften
vertraut ist, darf diese Arbeiten ausführen.
Schalten Sie vor der Installation die Stromversorgung und den entsprechenden Leistungsschalter
bzw. die automatische Sicherung AUS.
Einstellung: durch externes Potenziometer (im Lieferumfang enthalten)
Anschlüsse: 4 x isolierte Kupferlitze, Länge jeweils ca. 20 cm
Hinweis: Ta = Umgebungstemperatur
Tc = Gehäuse- bzw. Kühlkörpertemperatur
Rth = Thermischer Widerstand in Kelvin pro Watt
Das Poti darf auf keiner elektrisch leitenden Fläche (Frontplatte) montiert werden!
Sorgen Sie für eine ausreichende Belüftung der Reglereinheit!
Eine Kondensatbildung am Poti und den Anschlüssen ist unbedingt zu vermeiden!
Pflege und Reinigung
Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel,
da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Nennspannung ..................................... 230 V~ (+6 %/-10 %), 50 Hz
Stellbereich ........................................... 0 – 90%
Maximale Belastbarkeit ........................ 15 Ampere
2760 V/AC nur mit Kühlkörper Rth 1,1 kW bei Ta +40 °C
400 V/AC ohne zusätzliche Kühlung
Tc +65 °C
Zulässige Umgebungstemperatur ........ -25 bis +60 °C
Abmessungen (B x T x H)..................... 50 x 50 x 30 mm
74 x 50 x 30 mm (inkl. Befestigungslaschen)
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2020 by Conrad Electronic SE.
*2256500_V1_0620_02_mxs_m_de
