DNT Video-Digitizer Grabstar PRO User Manual

Video-Digitalisierer Grabstar PRO
Artikelnummer: DNT000001
Bitte lesen Sie diese Bedienungsanleitung vor der Installation und Inbetriebnahme
komplett durch und bewahren Sie die Bedienungsanleitung für späteres Nachlesen
auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie
auch diese Bedienungsanleitung.
1. Funktion
Der Video-Digitalisierer ermöglicht das einfache Aufnehmen und Abspielen von
analogen und digitalen Videoquellen auf ein USB-Speichermedium oder eine
SD-Speicherkarte sowie den Anschluss eines PCs, eines TV-Gerätes/Monitors
oder einer Spielekonsole. Somit kann man mit dem Video-Digitalisierer Inhalte
von analogen Medien, z. B. von einem Videorecorder, digitalisieren sowie digitale
Medien, wie z. B. Videospielverläufe von Spielekonsolen aufzeichnen und ab-
spielen. Über einen Mikrofon-/Headset-Anschluss können Videoaufzeichnungen
auch in Echtzeit kommentiert werden. So kann man z. B. Videoaufnahmen ohne
Ton nachträglich mit Erläuterungen versehen.
• Speichert Aufnahmen direkt auf SD/SDHC-Speicherkarte* (bis 128 GB),
USB-Stick (bis 128 GB) oder externe USB-Festplatte (bis 4 TB) –
unterstützt FAT32, NTFS**, exFAT**
• Verarbeitet PAL- und NTSC-Formate
• Aufnahmeauflösungen @ 60 fps: HDMI: 480p, 720p, 1080p,
Analog (AV): 720x576p, 720x480p
• Video-Ausgabeformat: MP4
• Großes 8,9-cm-Farbdisplay (3,5") für Kontrolle/Wiedergabe der Auf-
nahmen
• Integrierter Videoplayer kann digitalisierte Aufnahmen direkt am TV
(via HDMI) wiedergeben (HDMI-Passthrough)
• Integrierter Gerätelautsprecher für Tonwiedergabe
• Zeichnet auch von Spielekonsolen (z. B. Playstation 4, Xbox One) und
TV-Receivern auf (ohne HDCP-Kopierschutz)***
• Überträgt auf Wunsch Aufnahmen auch via USB-Verbindung an den PC
• Live-Streaming-Funktion: streamt Aufnahmen (z. B. Gameplay) auch
direkt auf Videoportale, z. B. Youtube (mit z. B. OBS oder XSplit)
• Mikrofonanschluss – fügen Sie den Quellen Live-Kommentare hinzu
• Betrieb via Netzteil (5 VDC, 2A) oder Akku möglich
(3000-mAh-LiPo-Akku)
* Bei Speichermedien in SD-Kartenform beachten Sie bitte, dass ab 64 GB
und aufwärts, nur exFAT und NTFS verwendet werden kann.
** MAC-Nutzer sollten hierzu beachten, dass NTFS und exFAT kein von
MacOS unterstütztes Dateiformat ist und das Speichermedium keine Inhalte
aufzeigen wird, wenn NTFS oder exFAT als Dateiformat gewählt wurde.
Linux-Nutzer müssen selbiges beachten. Wählen Sie bitte als Dateiformat
bei der Formatierung des Speichermediums FAT32.
*** Wir weisen darauf hin, dass eine Umgehung des HDCP-Kopierschutzes nach
§ 95a UrhG unzulässig ist. Wenn ein HDMI-Splitter bis Version 1.3b dem
HDMI-Digitalisierer vorgeschaltet wird, kann der HDCP-Kopierschutz evtl.
wirkungslos werden. Daher darf das Gerät grundsätzlich nicht in einer
solchen Kombination betrieben werden.
2. Bestimmungsgemäßer Einsatz, Lieferumfang
Der Video-Digitalisierer Grabstar PRO ist für die Stand-alone-Digitalisierung
von analogen und digitalen A/V-Daten, PC-Streaming und Speicherung auf bzw.
Abspielen von SD-Karte sowie USB-Speichermedien vorgesehen. Jeder andere
Einsatz ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haf-
tungsausschluss. Dies gilt auch für Umbauten und Veränderungen.
Lieferumfang:
- Video-Digitalisierer Grabstar PRO
- IR-Fernbedienung
- 5-V-Netzteil
Bedienungsanleitung
- USB-Kabel für Netzteilanschluss
- AV-Kabel (3,5-mm-Klinkenstecker-auf-3x-Cinch/RCA-Stecker)
- HDMI-Kabel
- Bedienungsanleitung
3. Betriebs-, Wartungs- und Sicherheitshinweise
Warnung: Wird verwendet, um Sicherheitshinweise zu kennzeichnen
oder um Aufmerksamkeit auf besondere Gefahren und Risiken zu
lenken.
Hinweis: Wird verwendet, um zusätzliche Informationen oder wichtige
Hinweise zu kennzeichnen.
- Verpackungsmaterial nicht achtlos liegen lassen! Plastikfolien/-tüten, Styropor-
teile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.
- Die Geräte sind kein Spielzeug. Sie dürfen nicht im Zugriffsbereich von Kindern
aufbewahrt oder betrieben werden.
- Starke mechanische Beanspruchungen wie Druck oder Vibration sind zu
vermeiden.
- Das Gerät nur mit einem trockenen Leinentuch reinigen, das bei starken
Verschmutzungen leicht angefeuchtet sein darf. Zur Reinigung keine löse-
mittelhaltigen Reinigungsmittel verwenden. Darauf achten, dass keine Feuchtig-
keit in das Geräteinnere gelangt.
- Das Gerät darf nur in trockenen Innenräumen und nur mit der in den technischen
Daten aufgeführten Stromversorgung betrieben werden.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise und der Bedienungsanleitung
verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen
wir keine Haftung.
Öffnen Sie das Gerät nicht, unternehmen Sie keine Reparaturversuche,
nehmen Sie keine Umbauten oder Veränderungen vor – dies führt zum
Verlust des Gewährleistungsanspruchs. Für Folgeschäden übernehmen
wir keine Haftung.

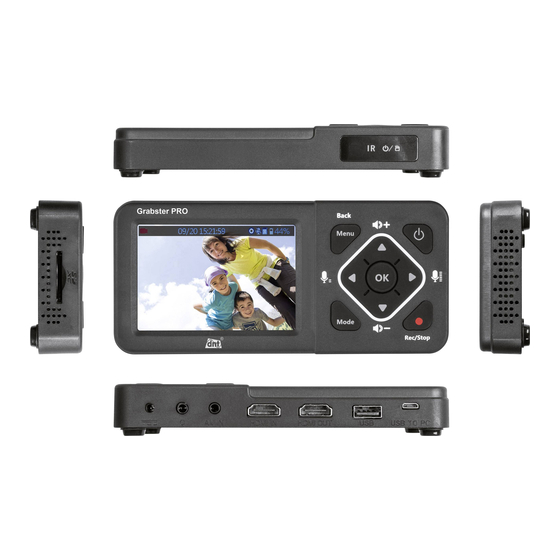

4. Übersicht, Beschreibung
9
17
10 11
1 Fernbedienungsempfänger (Infrarot)
2 Betriebsanzeige:
Blau: Gerät eingeschaltet
Blau blinkend: Speicherplatz des Speichermediums bald erschöpft
Rot blinkend: Akku leer, baldmöglichst laden
Rot: Akku lädt (Gerät abgeschaltet)
1
1
5
4
6 8
12 13 14 15
Be
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
2
3
5
7
16
