Monacor IMG STAGELINE MEGA-118SUBAK Manual

MEGA-118SUBAK
Bestellnummer 09.0090
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
Profi-PA-Subwooferbox mit
1500-W-Endstufe
Diese Anleitung richtet sich an Benutzer
mit Grundkenntnissen in der Audiotechnik.
Bitte lesen Sie die Anleitung vor dem Betrieb
gründlich durch und heben Sie sie für ein
späteres Nachlesen auf.
1 Einsatzmöglichkeiten

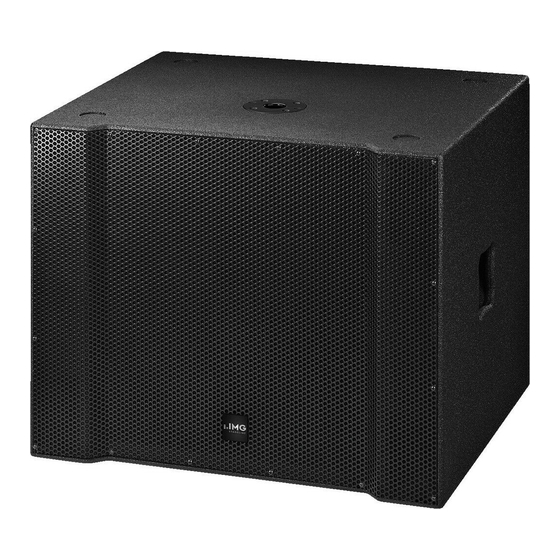

Die Subwooferbox MEGA-118SUBAK aus der
Premium-Profi-PA-Lautsprecherboxen-Serie
mit einem hochbelastbaren 46-cm-Basslautspre-
cher (18", Celestion FTR18-4080HDX) bestückt
und dient zur Tiefbassergänzung von Fullrange-
Lautsprechern in PA-Anlagen. Die Lautspre-
cherbox ist mit einer Klasse-D-Endstufe und
einem einstellbaren Tiefpassfilter ausgestattet.
Zum Schutz des Subwoofers sind verschiedene
Schutzschaltungen vorhanden.
Unterschiedliche Ausgänge können zum
Anschluss des Verstärkers für die Hauptlautspre-
cher und eines weiteren Aktiv- oder Passivsub-
woofers genutzt werden.
2 Sicherheitshinweise
Das Gerät entspricht allen relevanten Richt linien
der EU und trägt deshalb das
WARNUNG Das Gerät wird mit lebensgefährli-
cher Netzspannung versorgt. Neh-
men Sie deshalb niemals selbst Ein-
griffe am Gerät vor! Es besteht die
Gefahr eines elektrischen Schlages.
•
Das Gerät ist nur zur Verwendung im Innenbe-
reich geeignet. Schützen Sie es vor Tropf- und
Spritzwasser und hoher Luftfeuchtigkeit. Der
zulässige Einsatztemperaturbereich beträgt
0 – 40 °C.
•
Stellen Sie keine mit Flüssigkeit gefüllten Ge-
fäße, z. B. Trinkgläser, auf das Gerät.
•
Nehmen Sie das Gerät nicht in Betrieb und zie-
hen Sie sofort den Netzstecker aus der Steck-
dose,
1. wenn sichtbare Schäden am Gerät oder am
Netzkabel vorhanden sind,
2. wenn nach einem Sturz oder Ähnlichem der
Verdacht auf einen Defekt besteht,
3. wenn Funktionsstörungen auftreten.
Geben Sie das Gerät in jedem Fall zur Repara-
tur in eine Fachwerkstatt.
•
Ziehen Sie den Netzstecker nie am Kabel aus
der Steckdose, fassen Sie immer am Stecker
an.
•
Verwenden Sie zum Reinigen nur ein trocke-
nes, weiches Tuch, auf keinen Fall Chemikalien
oder Wasser.
•
Wird das Gerät zweckentfremdet, nicht rich-
tig angeschlossen, falsch bedient oder nicht
fachgerecht repariert, kann keine Haftung für
daraus resultierende Sach- oder Personenschä-
den und keine Garantie für das Gerät über-
nommen werden.
ELECTRONICS FOR SPECIALISTS
1
2
3
ist
4
5
6
Sollen das Gerät endgültig aus dem Be-
trieb genommen werden, übergeben
-Zeichen. Sie es zur umweltgerechten Entsor-
gung einem örtlichen Recyclingbetrieb.
3 Anschlüsse und Bedienelemente
Vor dem Anschluss bzw. vor dem Verändern von
Anschlüssen unbedingt die MEGA-118SUBAK
und die anzuschließenden Geräte ausschalten!
1 Phasenumkehrschalter
2 Betriebsartschalter Mono / Stereo
3 Anschlüsse PRE OUT: Hier liegt das Eingangs-
signal der Buchsen LINE INPUT (4) an, das
z. B. auf eine zweite Verstärkeranlage wei-
tergeleitet werden kann.
4 Anschlüsse LINE INPUT für das Eingangs-
signal
Bei einem Monosignal nur die linke Buchse
anschließen und den Betriebsartschalter (2)
in die Position MONO stellen.
5 Netzbuchse zum Anschluss an eine Steck-
dose (230 V/ 50 Hz) über das beiliegende
Netz kabel
6 Ein- /Ausschalter
7 Anzeige POWER / PROTECT
grün = normaler Betrieb
rot = die Schutzschaltung hat die Endstufe
abgeschaltet (z. B. bei Überhitzung oder
Kurzschluss)
8 Anzeige LIMITER: leuchtet, wenn bei einer zu
hohen Lautstärke der Limiter die Lautstärke
des Subwoofers zum Schutz reduziert
9 Lautstärkeregler MASTER
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright by MONACOR INTERNATIONAL. All rights reserved.
©
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
INPUT MODE
MONO STEREO PHASE
0° 180°
PRE OUT BASS CUT
150
120
100
80
50
Hz
BASS
LEFT
RIGHT
(MONO)
1 1
2 2
3
3
EXT. SUBWOOFER
LINE INPUT
OUTPUT
POWER
OFF!
230 V~ / 50 Hz POWER MIN. 8 Ω
3 050 VA
ELECTRONICS
POWER /
MASTER
PROTECT LIMITER
5
4 6
3 7
MID-HI CUT
2 8
150
1 9
180 120 180
0 10
200 100 200
220 80 220
250 50 250
Hz
LEFT RIGHT
LINE OUTPUT
MEGA-118 SUBAK SUBWOOFER SYSTEM
1500 30-250 Hz
W MAX
S/N
10 Regler MID-HI CUT für die untere Grenzfre-
quenz eines an den Ausgängen LEFT und
RIGHT (12) angeschlossenen Verstärkers für
die Hauptlautsprecher
11 Regler BASS CUT für die obere Grenzfre-
quenz des internen Subwoofers und einer
am Ausgang BASS (13) angeschlossenen
Aktiv-Subwooferbox
12 Anschlüsse für den Verstärker der Hauptlaut-
sprecher
Die untere Grenzfrequenz für diese Laut-
sprecher mit dem Regler MID-HI CUT (10)
einstellen.
13 Anschluss für eine weitere Aktiv-Subwoofer-
box
14 Anschluss für eine passive Subwooferbox
(Impedanz min. 8 Ω), die gleichzeitig mit der
MEGA-118SUBAK betrieben werden kann
4 Technische Daten
Verstärkerleistung
Sinusleistung: . . . . . . . . . 1000 W
maximale Leistung: . . . . . 1500 W
Frequenzbereich: . . . . . . . 30 – 250 Hz
Eingang
Empfindlichkeit: . . . . . . . 480 mV (Line-Pegel)
Impedanz: . . . . . . . . . . . 17 kΩ
Anschluss: . . . . . . . . . . . kombinierte Buchse XLR /
6,3-mm-Klinke, sym.
Kennschalldruck (1 W /1 m): 97 dB
Max. Nennschalldruck: . . . 126 dB
Stromversorgung: . . . . . . . 230 V/ 50 Hz
Leistungsaufnahme: . . . . . max. 3050 VA
Einsatztemperatur: . . . . . . 0 – 40 °C
Abmessungen (B × H × T): 700 × 570 × 590 mm
Gewicht: . . . . . . . . . . . . . . 51 kg
Änderungen vorbehalten.
A-1431.99.02.05.2019
7
8
9
10
11
12
13
14
