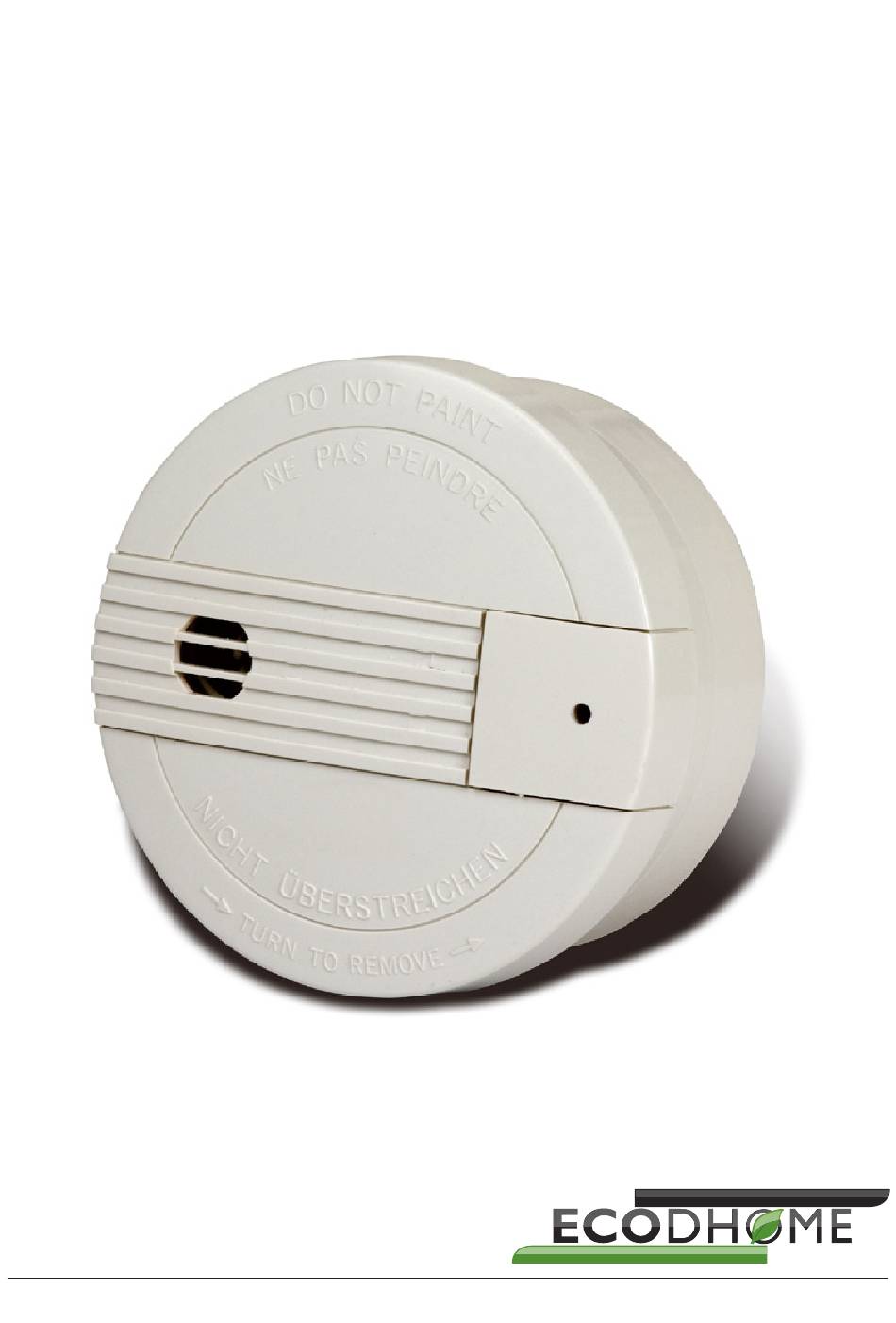

- Page 1 Rilevatore di fumo Manuale di istruzioni www.ecodhome.com...
-
Page 2: Table Of Contents
Sommario 3 – Introduzione 4 – Descrizione e specifiche prodotto 5 – Installazione 6 – Montaggio 9 – Funzionamento 10 – Risoluzione problemi 10 – Smaltimento 11 – Garanzia... -
Page 3: Introduzione
Introduzione SmartDHOME vi ringrazia per aver scelto questo rile- vatore di fumo per la sicurezza degli impianti. Il presente modulo è un dispositivo certificato Z-Wave, compatibile con qualsiasi rete abilitata Z-Wave. Tutti i dispositivi Z-Wave alimentati dalla rete elettrica svolgono anche la funzione di ripetizione di segnale per i dispositivi alimentati a batterie, aiutando ad eliminare possibili zone d’ombra del segnale. Il sensore è stato concepito per rilevare la presenza di fumo nell’ambiente in cui è stato posizionato e sarà in grado di inviare un allarme in caso venga rilevata la presenza di fumo. -
Page 4: Descrizione E Specifiche Prodotto
Descrizione e specifiche prodotto Il presente dispositivo è stato studiato per un utilizzo interno. Il dispositivo è stato concepito per rilevare la presenza di una certa densità di fumo, ma non permette di rilevare la presenza di gas, fuoco, calore. 1 Segnalatore sonoro 2 Pulsante di test 3 LED 4 Foro di connessione 5 Chiusura a scatto per cover 6 Cover batterie 7 Chiave di accoppiamento 8 Connettore 9 Interruttore antimanomissione 10 LED di collegamento 11 Supporto di montaggio... -
Page 5: Installazione
Specifiche Protocollo: Z-Wave. Frequenza di trasmissione: 868.42 MHz. Portata del segnale: 30 m in campo aperto. Alimentazione: 1 batteria 9V. Durata batterie: circa 1 anno (a seconda delle im- postazioni dell’utente) Grado di protezione: IP44. Dimensione: 100 (A) * 100 (L) * 50 (P) mm. Contenuto confezione 1 Rilevatore di fumo. 1 Kit per il fissaggio a muro. 1 Manuale di istruzioni. Installazione Nel vano batteria, è presente la chiave di accop- piamento, utilizzata per l’inclusione, l’esclusione, il reset o l’associazione. Per l’inclusione/esclusione al gateway: posizion- are l’interfaccia in modalità... -
Page 6: Montaggio
rimarrà “sveglio” per 10 minuti così da fornire il tempo necessario al suo settaggio. Il sensore emetterà un bip quando verrà premuto il pul- sante per l’accoppiamento. Per il reset, premere il bottone on/ff per 3 volte ed entro 1.5 sec. entrerà in modalità inclusione, quindi dopo 1 sec. premere nuovamente il bot- tone per 5 secondi fino a quando il LED si spegne. - Page 7 3. Se il posizionamento a soffitto non è possibile po- sizionarlo su una parete a 10/15 cm dal soffitto. 4. Nel caso di ambienti con soffitti a punta se possi- bile posizionarlo a 0.9 m in orizzaontale rispetto al punto più alto del soffitto. 5. Per evitare malfunzionamenti del dispositivo di prega di non installarlo nei pressi (meno di 6 metri) di ambienti in cui solitamente può essere presente fumo (es. cucine). NoN posizionarlo in zone troppo umide, sporche o fredde. Non po- sizionarlo vicino a condizionatori o fonti di calore. Non posizionarlo in zone infestate da insetti. Non posizionarlo vicino a luci fluorescenti.
- Page 8 Nota: non disattivare il dispositivo per evitare che suoni. Una volta definiti il numero di dispositivi necessari e l’esatta collocazione di ciascuno procedere come seg- 1. Rimuovere la staffa di montaggio dal dispositivo. 2. Utilizzare la staffa come dima per effettuare i buchi a soffitto. 3. Quindi bucare e inserire i tasselli, utilizzando le viti in dotazione fissare la staffa di supporto. 4. Quindi agganciare il dispositivo alla staffa e girare in senso orario per fissarlo. A questo punto procedere con l’inserimento della batteria 9V nella giusta polarità.
-
Page 9: Funzionamento
Funzionamento Il dispositivo è in grado di emettere un allarme sonoro quando viene rilevato una certa quantità di fumo, inol- tre se associato a un gateway Z-wave invia un segnale di allarme. 1. Il dispositivo emette un avvertimento sonoro se il pulsante di test viene tenuto premuto per al- meno 3 secondi o quando viene rilevato fumo. NON staccare mai la batteria dal dispositivo per fermare l’allarme sonoro. -
Page 10: Risoluzione Problemi
Risoluzione problemi Problema Causa Soluzione Il LED non fun- 1. La carica della bat- 1. Sostituire con delle bat- ziona. teria è esaurita. terie nuove. 2. Verificare se è stata 2. Inserire le batterie con invertita la polarità la giusta polarità. delle batterie. 3. Non cercare di riparare 3. Il dispositivo è il dispositivo e inviarlo in guasto. -
Page 11: Garanzia
Se gli apparecchi elettrici vengono smaltiti in discariche o nei posti non appropriati, le sostanze pericolose pos- sono fuoriuscire nelle acque sotterranee ed entrare nella catena alimentare, danneggiando la salute e il benessere. Quando si sostituisce vecchi elettrodomestici con quel- li nuovi, il rivenditore è legalmente obbligato a ritirare il vecchio apparecchio per lo smaltimento gratuita- mente. Garanzia Visita il link: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com Rev. 03/2014 P/N 01335-2010-00... - Page 13 Smoke detector Installation Manual www.ecodhome.com...
- Page 14 Summary 14 – I ntroduction 15 – Product description and specification 16 – Installation 17 – Mounting 20 – O peration 21 – Troubleshooting 21 – Warning 22 – Limited warranty...
-
Page 15: Introduction
Introduction Thanks for choosing the SmartDhome smoke detector. This module is a Z-Wave enabled device and is fully compatible with any Z-Wave enabled network. Every mains powered Z-Wave enabled device acts as a signal repeater and multiple devices result in more possible transmission routes, which helps eliminate “RF dead- spots”. The detector is designed to sense smoke that comes into the detector chamber. It does not sense gas, heat, or flame. -
Page 16: Product Description And Specification
Product description and specification For indoor use only. When the smoke detector detects a certain density of smoke, the smoke detector will sound alarm and emit the signals to the associated devices for further action. 1 Alarm 2 Test button 3 LED 4 Connector hole 5 Cover latch 6 Battery cover 7 Link key 8 Connector 9 Tamper switch 10 Link LED 11 Mounting bracket... -
Page 17: Installation
Specification Protocol: Z-Wave. Frequency range: 868.42 MHz. Operating range: 30 m uninterupted. Battery: 9V. Battery life: 1 years. Protection degree: IP44. Dimensions: 100 (H) * 100 (W) * 50 (D) mm. Package contents 1 Smoke detector. 1 Mounting kit. 1 Installation manual. Installation In the battery compartment, there is a button which is used to carry out the inclusion, exclusion or association. When the detector is first pow- ered up, the LED flashes on and off alternately and repeatedly at 2-second intervals. -
Page 18: Mounting
exclusion mode, press the button 3 times within 1.5 seconds. The detector will stay “awake” for 10 minutes to allow time for setting and device status enquiring. Detector beeps when button is pressed. To reset the module press button 3 times within 1.5 seconds. Within 1 second, press and hold but- ton until beep stops. The sensor is excluded and all the preset values will be reset to factory de- fault. Detector beeps when button is pressed. A long beep is sounded for 5 seconds. - Page 19 3. If it is not possible to place on ceiling place on wall at 10/ 15 cm from the ceiling. 4. In the case of a sloping ceiling, place it 3ft horizon- tally from the highest point of the ceiling. 5. To prevent malfunction of the device, do not install close (less than 6 feet) to a room which usually has smoke present (eg kitchens). Don’t place in wet, dirty or cold areas.
- Page 20 Once you have defined the number of devices needed and the exact location of each, do the following: 1. Remove the mounting bracket from the device. 2. Use the bracket as a template to make holes in the ceiling 3. Drill and insert the rawl plugs, and using the sup- plied screws fix the bracket. 4. Line up the slot of the bracket and the detector. Push the detector onto the mounting bracket and turn it clockwise to fix it into place. (Pull outward on the detector to make sure it is securely at- tached to the mounting bracket).
-
Page 21: Operation
Operation The detector is designed to sense smoke that comes into the detector chamber. It does not sense gas, heat, or flame. When the smoke detector detects a certain density of smoke, the alarm of smoke detector will sound and the detector will emit the signals to associ- ated devices for further action. It can provide precious time for you and your family to escape before a fire spreads. -
Page 22: Troubleshooting
Troubleshooting Symptom Cause of Failure Recommendation illu- Run out of battery Replace battery. minating, the power; check if reverse 2. Do not open the detector battery polarity. detector; contact sup- working. Check if the detec- plier. tor is our of order. LED cannot be 1. Reverse battery polar- 1. Refit the battery displayed... -
Page 23: Limited Warranty
When replacing old appliances with new ones, the re- tailer is legally obligated to take back your old appli- ance for disposal free of charge. Limited warranty Visit our website: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com For United Kingdom and Ireland only, refer to: www.ecodhome.co.uk...
