MPPT SOLAR-LADEREGLER
MPPT SOLAR CHARGE DEVICE
851320
DE – BENUTZERHANDBUCH
UK – USER'S INSTRUCTION
FR – MANUEL D'UTILISATION
IT
– MANUALE D'ISTRUZIONI
NL – INSTUCTIEHANDLEIDING
FI
– KÄYTTÖOHJE
SE – ANVÄNDARMANUAL
DK – BRUGERHÅNDBOG

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Carbest 851320

Summary of Contents for Carbest 851320

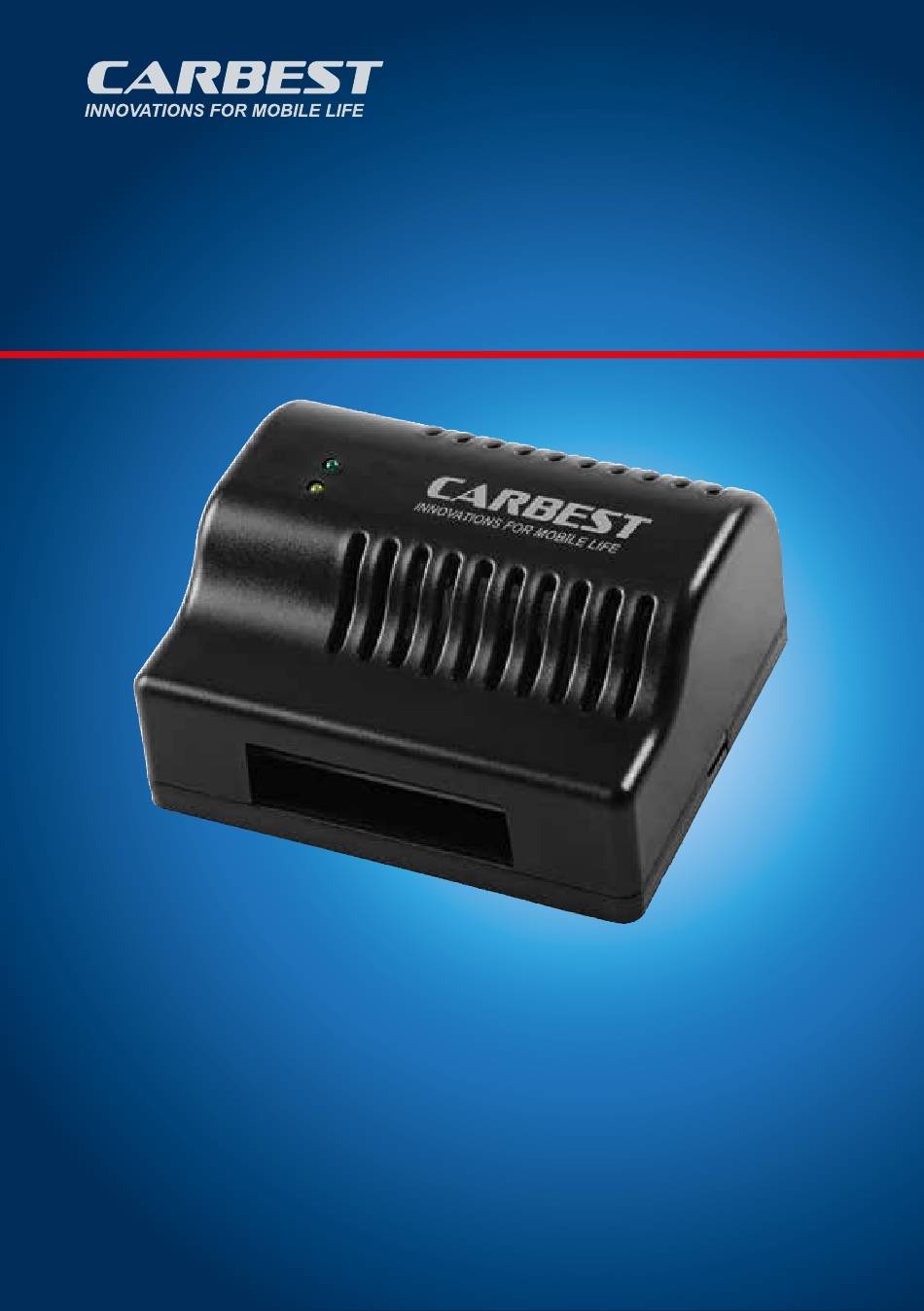

  • Page 1 MPPT SOLAR-LADEREGLER MPPT SOLAR CHARGE DEVICE 851320 DE – BENUTZERHANDBUCH UK – USER‘S INSTRUCTION FR – MANUEL D‘UTILISATION – MANUALE D‘ISTRUZIONI NL – INSTUCTIEHANDLEIDING – KÄYTTÖOHJE SE – ANVÄNDARMANUAL DK – BRUGERHÅNDBOG...

  • Page 2: Table Of Contents

    9. F.A.Q..............................9 1. EINLEITUNG Der Carbest MPPT Solar-Laderegler ist ein automatischer Spannungsregler, der die Leistung Ihrer Solarmodule maximiert. Er ist in der Lage, die Eingangsleistung bis 300 W mit einem maximalen Ladestrom von 20 A zu regulieren. Der Mikroprozessor kann bis zu vier Ladephasen ausführen, einschließlich der wichtigen Desulfatierungsphase, die eine längere Lebensdauer der Batterie...

  • Page 3: Eigenschaften

    Produkte verhindert mögliche negative Folgen für die Umwelt und die Bevölkerung. 2. EIGENSCHAFTEN Der Carbest MPPT Solar-Laderegler ist ein automatischer Spannungsregler, der die Ladung der Zweitbatterien auf 12 V optimiert. Er unterstützt die folgenden Technologien: Blei- Säure-, Gel-, AGM-, Lithium-Batterien für Photovoltaikanlagen mit 12 V Nennspannung.

  • Page 4: Installation

    Carbest MPPT Solar-Laderegler | MPPT Solar Charge Device | 851320 3. INSTALLATION Zum Anschluss der elektrischen Kontakte sowie zur Einstellung der Ladekurve öffnen Sie den Deckel des Geräts: Drücken Sie vorsichtig auf die seitlichen Federn (s. Abb. 1). Sie können auch einen kleinen Schlitzschraubenzieher benutzen.

  • Page 5: Auswahl Der Ladekurve

    Carbest MPPT Solar-Laderegler | MPPT Solar Charge Device | 851320 4. AUSWAHL DER LADEKURVE Durch die Schalter auf der Leiterplatte können Sie die geeignete Ladekurve für die installierte Zweitbatterie auswählen. Wenn Sie Schalter SW3 einschalten, wird die Desulfatierungsphase ausgelassen. Das ist nützlich, wenn Sie an Bord Steuerungen und Elektrogeräte haben, die mit einer Spannung über 15 V beschädigt würden.
  • Page 6 Carbest MPPT Solar-Laderegler | MPPT Solar Charge Device | 851320 Konstanter Strom Konstante Spannung Desulfatierung Erhaltungs- ladung Phase Phase Phase Phase Ladekurve Phase 2 Phase 3 Phase 4 Konstante Spannung [V] Desulfatierung Erhaltungsladung 14,8 V 15,8 V 13,7 V 14,2 V...

  • Page 7: Anschlussschema

    Carbest MPPT Solar-Laderegler | MPPT Solar Charge Device | 851320 5. ANSCHLUSS-SCHEMA Anschlüsse 1. Masse der Zweitbatterie (und der Photovoltaikmodule). 2. Pluspol des Photovoltaikmoduls Nummer 1 (PF1). 3. Pluspol des Photovoltaikmoduls Nummer 2 (PF2). 4. Pluspol der Zweitbatterie (oder gemeinsamer Pluspol der Anlage, wenn es einen PowerSwitch oder I-Manager gibt).

  • Page 8: Betrieb

    Carbest MPPT Solar-Laderegler | MPPT Solar Charge Device | 851320 6. BETRIEB Die grünen und gelben LEDs zeigen die Ladephase der Zweitbatterie und/oder der Starterbatterie an. Ein Blinken zeigt die Ladung an der ersten Phase an, zwei Blinken zeigen die Ladung an der zweiten Phase usw.

  • Page 9: Auswechselung Der Sicherungen

    Carbest MPPT Solar-Laderegler | MPPT Solar Charge Device | 851320 7. AUSWECHSELUNG DER SICHERUNGEN Im Falle einer Beschädigung der Schutzsicherungen auf der Leiterplatte können diese durch die mitgelieferten Original-Ersatzsicherungen ersetzt werden. Um an die Sicherungen zu gelangen, entfernen Sie die Abdeckung des Geräts und befolgen Sie die Anweisungen im Kapitel Installation.

  • Page 10: Introduction

    Carbest MPPT Solar-Laderegler | MPPT Solar Charge Device | 851320 THANK YOU FOR CHOOSING OUR PRODUCT! Please read this manual carefully before use and retain the instructions for future reference. CONTENTS 1. Introduction............................. 10 2. Features ............................11 3. Installation ............................. 12 4.

  • Page 11: Features

    Carbest MPPT Solar-Laderegler | MPPT Solar Charge Device | 851320 This electronic product is subject to the European Directive 2012/19 / EU. Comply with local waste disposal regulations, do not dispose of old products with normal household waste. The proper disposal of products that can no longer be used prevents potential negative consequences for the environment and for the population.

  • Page 12: Installation

    Carbest MPPT Solar-Laderegler | MPPT Solar Charge Device | 851320 3. INSTALLATION To make the electrical connection comfortable and set the right charging curve, open the device cover by pressing moderately and carefully the tabs placed on both sides on the device, using a small screwdriver.

  • Page 13: Charging Curve Selection

    Carbest MPPT Solar-Laderegler | MPPT Solar Charge Device | 851320 4. CHARGING CURVE SELECTION The jumpers on the PCB allows to select the appropriate charging curve for the installed auxiliary battery. The Jumper SW3, if connected, excludes the desulphation phase from the charging curve, which is useful if there are on-board control units and household appliances sensitive to voltages greater than 15 V.
  • Page 14 Carbest MPPT Solar-Laderegler | MPPT Solar Charge Device | 851320 Constant current constant voltage desulphation mainthenance Phase Phase Phase Phase Charging Curve Phase 2 Phase 3 Phase 4 constant voltage [V] desulphation mainthenance 14,8 V 15,8 V 13,7 V 14,2 V...

  • Page 15: Connection Diagram

    Carbest MPPT Solar-Laderegler | MPPT Solar Charge Device | 851320 5. CONNECTION DIAGRAM Connections: 1. Auxiliary battery (and photovoltaic panels) ground. 2. Positive photovoltaic panel No. 1 (PF1). 3. Positive photovoltaic panel No. 2 (PF2). 4. Positive auxiliary battery (or positive common system if there is a Power Switch or iManager).

  • Page 16: Operation

    Carbest MPPT Solar-Laderegler | MPPT Solar Charge Device | 851320 6. OPERATION Two LEDs (green and yellow) indicate the active charge status on one or both of the batteries (service and startup); the flashing series emitted by the LED indicates the charging phase in which the battery is located: 1 blink will match the first phase, 2 blinks at the second and so on…...

  • Page 17: Fuses Replacement

    Carbest MPPT Solar-Laderegler | MPPT Solar Charge Device | 851320 7. FUSES REPLACEMENT In case of damage of the protection fuses on the PCB, it’s possible to replace them with the original spare fuses provided. To reach the fuses, remove the cover of the device, and follow the instructions in the installation section.
