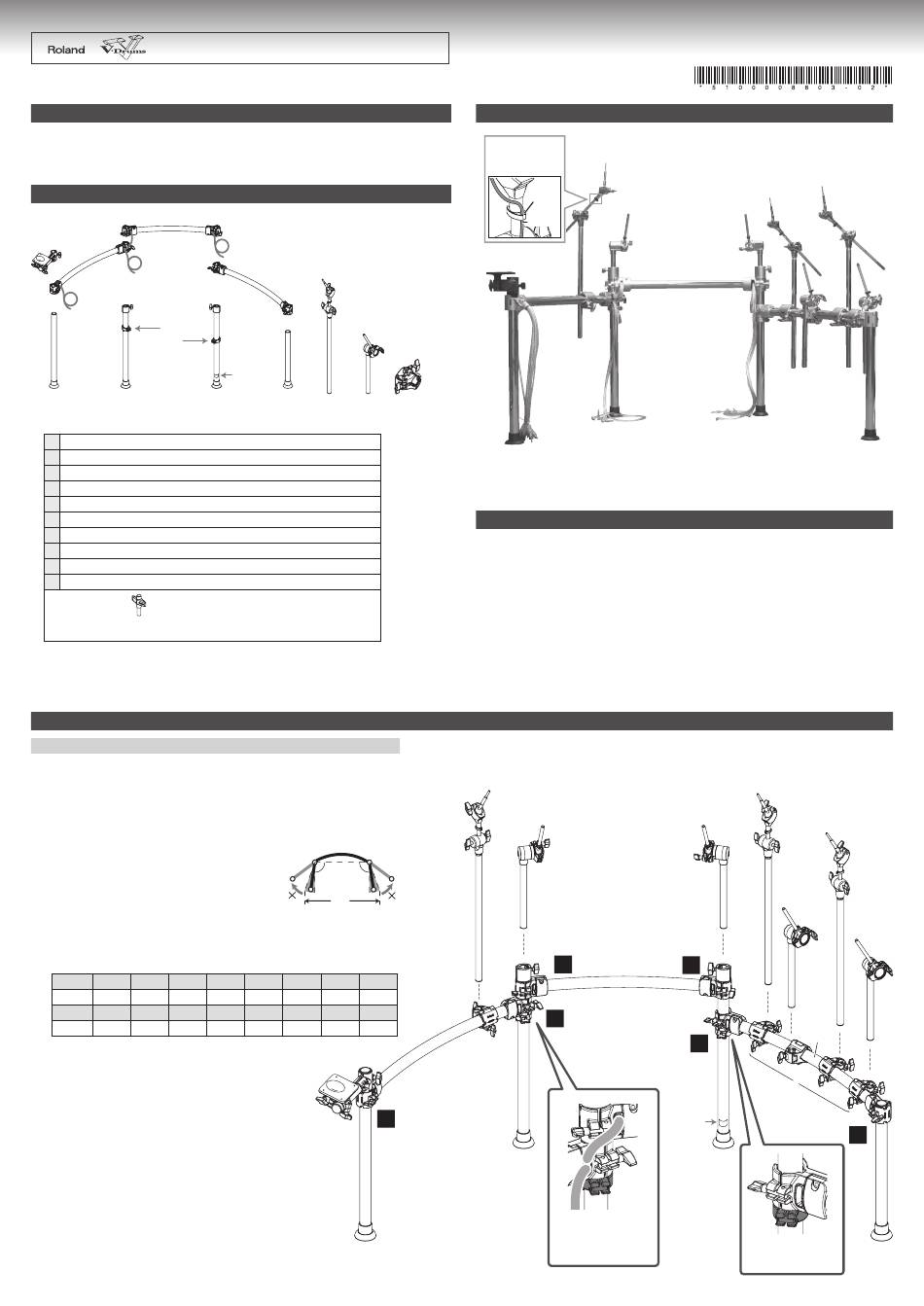

Drum Stand
この機器を正しくお使いいただくために、ご使用の前に別紙「安全上のご注意」と「使用上のご注意」をよくお読みください。また、この
機器の優れた機能を十分ご理解いただくためにも、取扱説明書をよくお読みください。取扱説明書は必要なときにすぐに見ることができる
よう、手元に置いてください。
主な特長
・ ※金属製クランプを使用した、安定性の高いドラム・スタンドです。
・ ※ボール・クランプを採用し、パッドやシンバルの角度を自由に調整可能です。
・ ※接続ケーブルを内蔵。短時間でのセッティングが可能です。
内容物
B
A
600mm
750mm
ハイト・メモリー
D
E
A
音源取り付けパイプ(音源マウンティング・プレート付き)
B
カーブ・パイプ L 750mm、センター・パイプ 600mm(接続ケーブル内蔵)
C
カーブ・パイプ R
D
ストレート・パイプ 630mm
E
ストレート・パイプ 650mm L
F
ストレート・パイプ 650mm R
G
ストレート・パイプ 500mm
H
シンバル・アーム ×3
I
パッド・アーム ×4
J
ホルダー ×5
□ ドラム・キー
□ ケーブル・タイ
□ 取扱説明書(本書)
組み立てかた
組み立てる際の注意
※※
スタンドを使用するときには、ハンド・ノブやネジを確実に締めてください。特に演奏前には確実に
取り付けられているかどうか確認してください。確実に取りつけられていないとパッドや機器が落下
してけがをする恐れがあります。
※※
スタンドをセッティング及び収納する際は、スタンドを持っている指をはさまないように注意してく
ださい。
※※
故障の原因になりますので、ハンド ・ ノブ、パイプ、マウントなどに過度の力を加えないでください。
※※
スタンドを、120※度以上外側には開かないでください。 ※
また、両端のパイプの距離を 1.6 m以上離さないでください。 ※
スタンド内部のケーブルを損傷したり、スタンド自体が倒れたり
する恐れがあります。
※※
接続ケーブルを無理に引っ張らないでください。
※※
音源とケーブルを接続するときは、ケーブル両端のマーキング・ラベルを参照してください。接続に
ついては、お使いの音源の取扱説明書をご覧ください。
マーキング・ラベルのラベル名は、トリガー・インプットのジャック名と以下のように対応してい
ます。※
ラベル
KIK
SNR
T1
ジャック
KICK
SNARE  TOM 1  TOM 2  TOM 3  TOM 4  HI-HAT  HH CTRL
ラベル
CR1
CR2
RD
ジャック  CRASH1 CRASH2  RIDE
右の図の番号(1 〜 6)順に、カーブ・パイプをストレート・パイプ
に取り付けてください。
※※
B は、長い方(750mm)がカーブ・パイプ L、短い方(600mm)が※
センター・パイプです。
※※
C(カーブ・パイプ R)には、ケーブルを通さずにお使いください。
MDS-25
取扱説明書
C
ラベル
F
G
H
I
スタンドを開いた状態
120˚
120˚
1.6 m
T2
T3
T4
HH
HHC
RDE
AX1
AX2
AX3
AX4
EDGE
AUX 1
AUX 2
AUX 3
AUX 4
A
3
D
©
2009 ローランド株式会社
本書の一部、もしくは全部を無断で複写、転載することを禁じます。

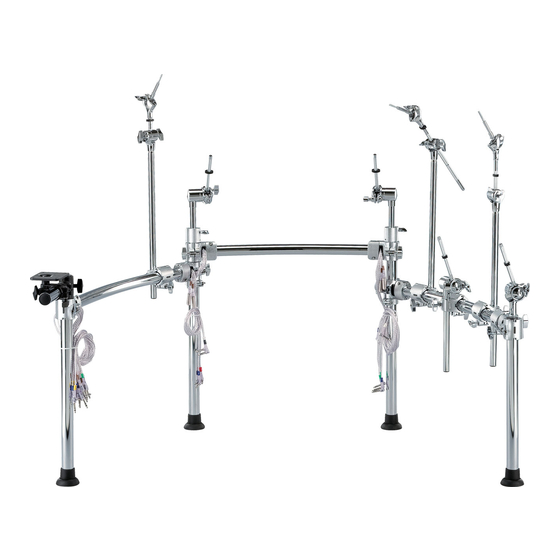

完成図
パッドに接続したケー
ブルは、各マウントの
ケーブル・クリップで
固定してください。
ケーブル
クリップ
ケーブル
J
※※
当ドラム・スタンドを長期間同じ場所で使用される場合は、ゴム足の設置面への汚れ付着等の影響を
防ぐために、当社製品のドラム・マット(TDM シリーズ)を使用されることをお勧めします。
主な仕様
●必要占有面積
1,400(幅)× 950(奥行き)× 1,100(高さ)mm(スタンドのみ)
1,600(幅)× 1,400(奥行き)× 1,250(高さ)mm(音源、キック・パッド、シンバル、椅子を含む)
●パイプ径
スタンド本体:38.1mm
パッド・アーム/シンバル・アーム:22.2mm
●質量
20.5kg(パッド・マウント、シンバル・マウントなどを含む)
※※
※製品の仕様および外観は、改良のため予告なく変更することがあります。
I
H
2
J
1
B
E
・   ケーブルを手前にする
・   ハイト・メモリーの

高さに合わせる
H
I
Tom2 用のアームのみ
出荷時のロッドの角度が
異なります。
4
B
5
F
J
ラベル
ハイト・メモリーの
高さに合わせる
H
I
I
C
6
G
