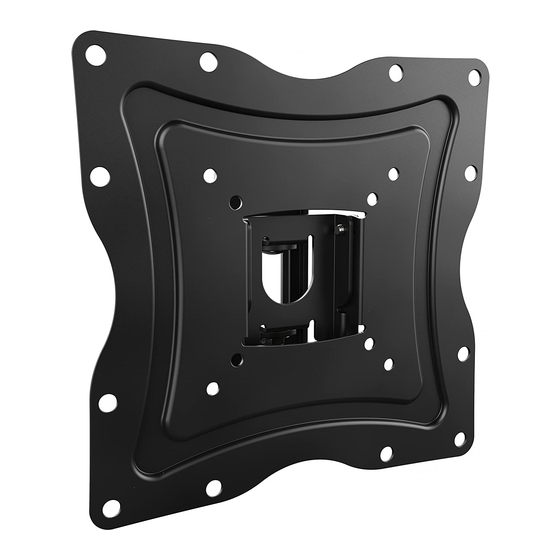

ricoo N0222 Manual

Typ: N0222
Please measure distance between mounting holes.

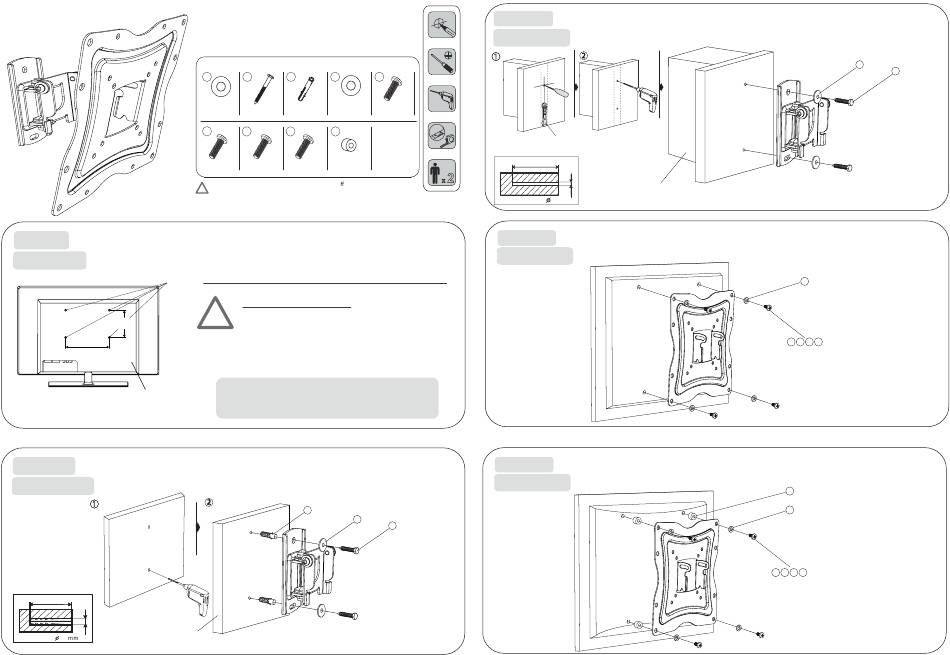

STEP 1

Bitte den Lochabstand vor der Montage nachmessen.
SCHRITT 1
Mounting holes
Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
TV / monitor back
TV / Monitor Rückseite
STEP 2 A

Solid concrete mounting

Befestigung an der Massivbetonwand
SCHRITT 2 A
1
Drilling
Bohrung
50 mm
Concrete Wall
8
Betonwand
Scope of the delivery
Lieferumfang
Plastic bag / Plastikbeutel
A B C D
Metal washer
Metal washer M6
Metallscheibe M6 M6 x 50MM S8 x 40MM Metallscheibe
2 pcs/Stk. 2 pcs/Stk. 2 pcs/Stk. 4 pcs/Stk.
G I
F H
Small spacers
M5 x 25MM M6 x 25MM M8 x 25MM
Abstandshalter
4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk. 8 pcs/Stk.
Please note: The numbering on the plastic bag may di er!
!
Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes / VESA:
Diese Wandhalterung unterstützt folgende VESA / Lochabstände:
75mm, 100mm, 200mm
Horizontal / Waagerecht:
Vertical / Senkrecht : 75mm, 100mm, 200mm
C
A
STEP 2 B
SCHRITT 2 B
1
E
M4 x 25MM
4 pcs/Stk.
Stud finder
Drilling
Balkenfinder
Bohrung
50 mm
3 mm
STEP 3 A
SCHRITT 3 A
If screws "E,F,G,H" are too long, small spacers "I" can be used.
Wenn Schrauben "E,F,G,H" zu lang sind, können Abstandshalter "I" verwendet werden.
STEP 3 B
SCHRITT 3 B
B

Wood stud mounting

Befestigung an der Holzbalkenwand
Wood stud
Holzbalken

Attaching wall bracket to screen

Anbringung der Halterung an den Bildschirm
Attaching wall bracket to screen
Anbringung der Halterung an den Bildschirm
A
B
For TVs with a flat back
Für TV/Monitore mit
flacher Rückseite
D
*
E F G H
, , ,
* Use the matching screws for your TV model.
* Benutzen Sie die für Ihr TV-Modell passende Schrauben.
For TVs with a curved back
Für TV/Monitore mit
gewölbter Rückseite
I
D
*
E F G H
, , ,
* Use the matching screws for your TV model.
* Benutzen Sie die für Ihr TV-Modell passende Schrauben.
