D Bedienungsanleitung
USB3.0 zu IDE+SATA Konverter
Best.-Nr. 1277996
Bestimmungsgemäße Verwendung
Das Produkt dient dazu, eine Festplatte/SSD oder ein optisches Laufwerk (jeweils IDE oder SATA)
an einer USB-Schnittstelle zu betreiben.
Ein mitgeliefertes externes Netzteil dient zur Stromversorgung des Konverters und der ange-
schlossenen Festplatte/SSD bzw. des optischen Laufwerks.
Die Sicherheitshinweise in dieser Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie sich
die Bedienungsanleitung aufmerksam durch, bewahren Sie diese auf.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber
hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das
gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthal-
tenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Lieferumfang
• Konverter
• Steckernetzteil
• USB3.0-Kabel
• Stromkabel für IDE-Festplatten/-Laufwerke
• Bedienungsanleitung
Symbol-Erklärungen, Aufschriften
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit
besteht, z.B. durch einen elektrischen Schlag.
Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedie-
nung hin.
Das „Pfeil"-Symbol steht für spezielle Tipps und Bedienhinweise.
Sicherheitshinweise
B ei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht wer-
den, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine
Haftung!
B ei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nicht-
beachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haf-
tung! In solchen Fällen erlischt die Gewährleistung/Garantie!
a) Allgemein
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/
oder Verändern des Produkts nicht gestattet. Zerlegen Sie es nicht.
• Eine Wartung oder Reparatur darf nur durch einen Fachmann durchgeführt werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder
zu einem gefährlichen Spielzeug werden.
b) Steckernetzteil
• Der Aufbau des Steckernetzteils entspricht der Schutzklasse II. Als Spannungsquel-
le für das Steckernetzteil darf nur eine ordnungsgemäße Netzsteckdose verwendet
werden.
• Die Netzsteckdose, in die das Steckernetzteil eingesteckt wird, muss leicht zugäng-
lich sein.
• Ziehen Sie das Steckernetzteil niemals am Kabel aus der Netzsteckdose. Fassen Sie
es seitlich am Gehäuse an und ziehen Sie es dann aus der Netzsteckdose heraus.
• Wenn das Steckernetzteil Beschädigungen aufweist, so fassen Sie es nicht an, es
besteht Lebensgefahr durch einen elektrischen Schlag!
Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Ste-
ckernetzteil angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw.
Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so dass die
Netzsteckdose allpolig von der Netzspannung getrennt ist).
Ziehen Sie erst danach das Steckernetzteil aus der Netzsteckdose. Entsorgen Sie
das beschädigte Steckernetzteil umweltgerecht, verwenden Sie es nicht mehr. Tau-
schen Sie es gegen ein baugleiches Steckernetzteil aus.
c) Betrieb
• Das Produkt ist kein Spielzeug. Geräte, die an Netzspannung betrieben werden, ge-
hören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern beson-
dere Vorsicht walten.
Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.
• Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen geeig-
net. Das gesamte Produkt darf nicht feucht oder nass werden, fassen Sie es niemals
mit nassen Händen an!
Beim Steckernetzteil besteht Lebensgefahr durch einen elektrischen Schlag!
• Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder
beim Transport:
- Nässe oder zu hohe Luftfeuchtigkeit
- Kälte oder Hitze, direkte Sonneneinstrahlung
- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
- starke Vibrationen, Stöße, Schläge
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
• Wählen Sie als Aufstellort für den Konverter und die angeschlossene Festplatte/SSD
bzw. das optische Laufwerk eine stabile, ebene, waagrechte und ausreichend große
Fläche.
• Bewegen Sie eine Festplatte niemals, wenn sie in Betrieb ist bzw. sich die Mag-
netscheiben nach dem Ausschalten drehen. Hierdurch kann es zu Datenverlust
kommen! Außerdem könnte die Festplatte beschädigt werden, wenn der Schreib-/
Lesekopf auf der Magnetscheibe aufsetzt.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen
warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter
Umständen das Produkt zerstören. Außerdem besteht beim Steckernetzteil Lebens-
gefahr durch einen elektrischen Schlag!
Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlos-
sen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.
• Achten Sie beim Aufstellen des Produkts darauf, dass die Kabel nicht geknickt oder
gequetscht werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus
bereits geringer Höhe wird es beschädigt.

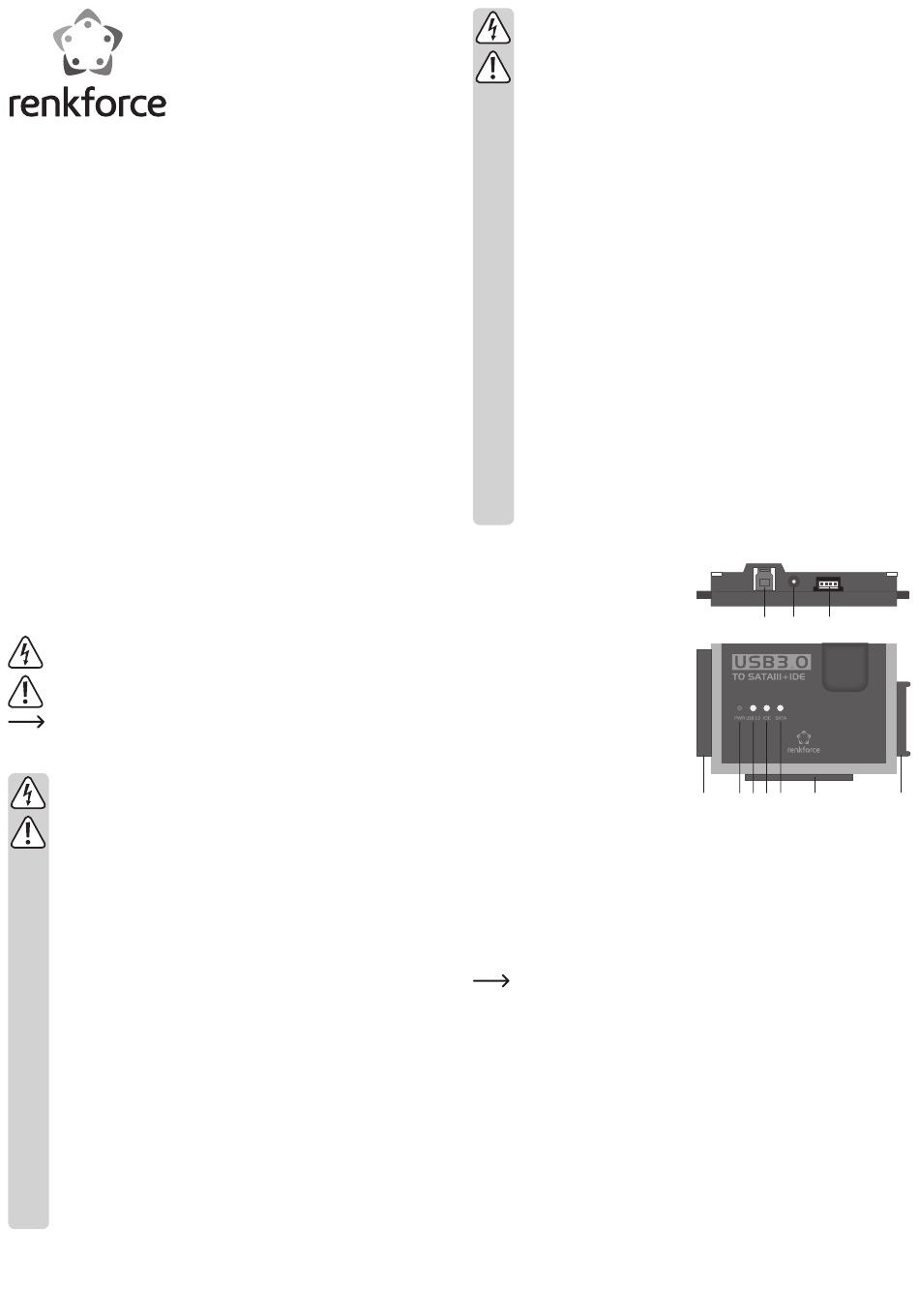

Bedienelemente und Anschlüsse
1 USB3.0-Anschlussbuchse
2 Niedervolt-Rundbuchse für Anschluss des
mitgelieferten Steckernetzteils
3 Ausgangsbuchse für Stromversorgung von
IDE-Laufwerken
4 Anschluss für IDE-Laufwerke
5 LED „PWR"
6 LED „USB3.0"
7 LED „IDE"
8 LED „SATA"
9 Anschluss für 6,35 cm-/2,5"-IDE-Laufwerke
10 Anschluss für SATA-Laufwerke
Allgemeine Informationen zum Anschluss von Laufwerken
• Vor dem Anstecken bzw. Abstecken eines Laufwerks (Festplatte/SSD oder optisches Laufwerk)
ist die Stromversorgung auszuschalten. Bringen Sie hierzu den Wippenschalter im Anschluss-
kabel des Steckernetzteils in die Stellung „OFF" (aus).
• Es ist möglich, ein SATA-Laufwerk und ein IDE-Laufwerk gleichzeitig zu betreiben.
Folgende zwei Kombinationen sind möglich:
a) SATA-Laufwerk + 6,35 cm-/2,5"-IDE-Laufwerk
b) SATA-Laufwerk + 8,89 cm-/3,5"-IDE-Laufwerk
Abhängig von der Stromaufnahme der angeschlossenen Kombination ist es u.U. erfor-
derlich, ein stärkeres Netzteil als das mitgelieferte zu verwenden.
Dies kann vor allem in Verbindung mit älteren Laufwerken erforderlich werden, oder
wenn Sie ein optisches Laufwerk anschließen (z.B. IDE-Festplatte und SATA-Blu-ray-
Brenner).
Es ist hier ein Netzteil erforderlich mit einer stabilisierten Ausgangsspannung von
+12 V/DC und einem Ausgangsstrom von mindestens 3,5 A. Der Rundstecker (Außen-
durchmesser 5,5 mm, Innendurchmesser 2,1 mm) muss am Innenkontakt Plus/+ führen,
am Außenkontakt Minus/-.
1 2 3
4 5 6 7 8 9 10
