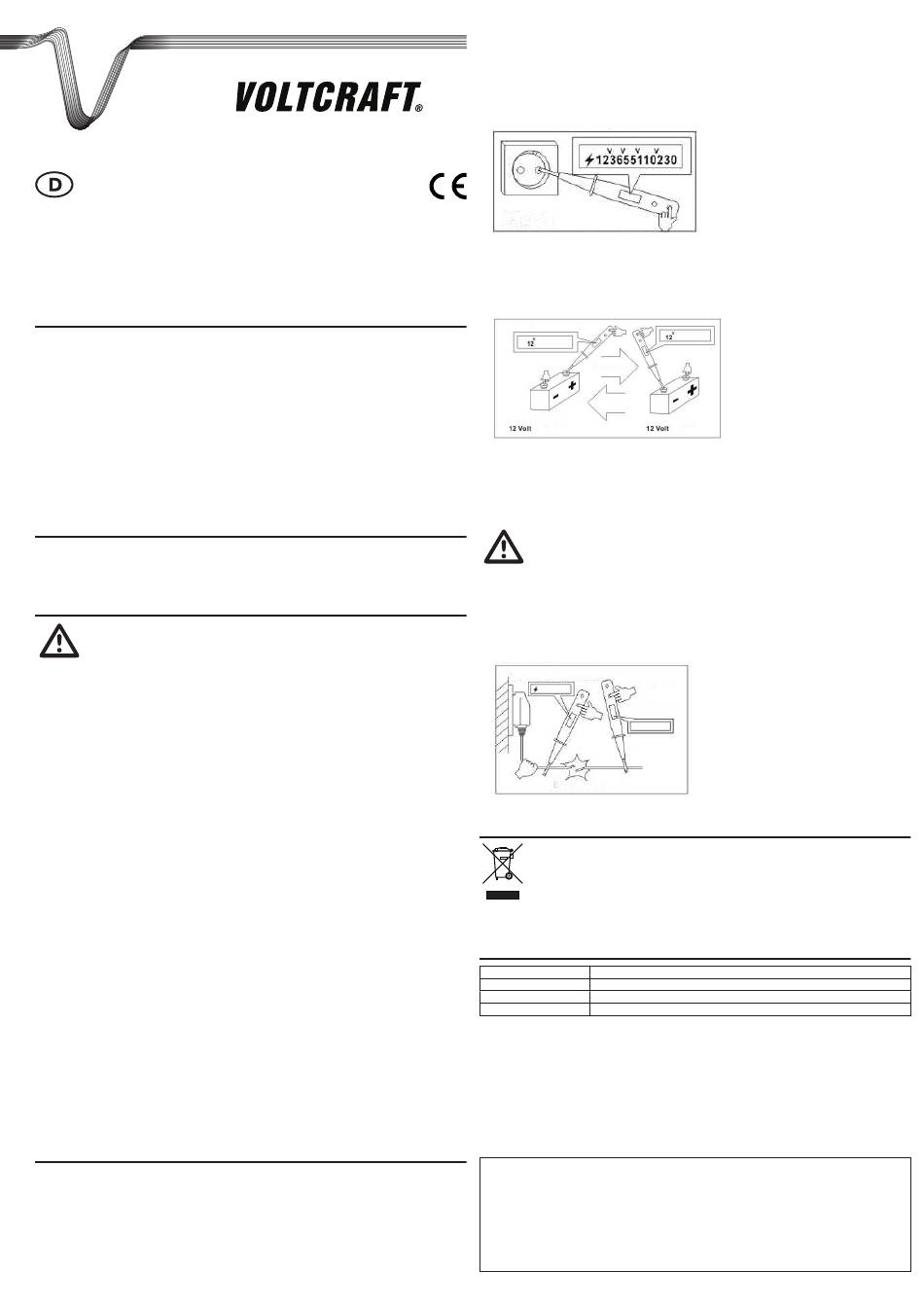

VOLTCRAFT MS-100 Operating Instructions

BEDIENUNGSANLEITUNG

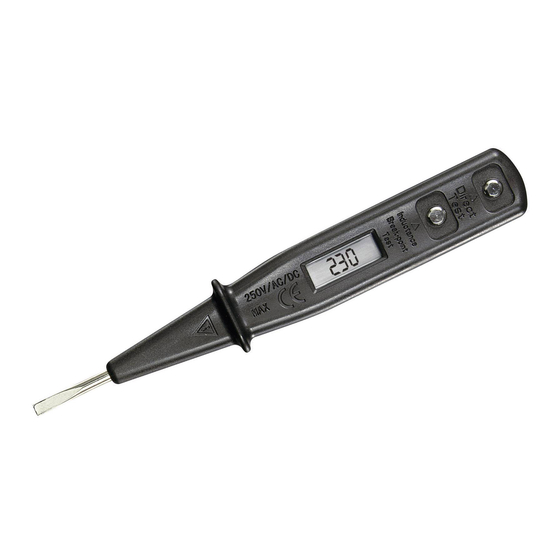

MS-100 SPANNUNGSPRÜFER
Best.-Nr. 12 30 66
1. BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Produkt ist für die direkte bzw. indirekte Spannungsprüfung im Bereich von 12 – 250 V/AC bzw.
12 V/DC vorgesehen. Eine Anzeige stellt den Spannungswert dar. Ausschließlich in trockenen Innenräumen
zu verwenden.
Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim
Hersteller hinterlegt.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese
auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
2. LIEFERUMFANG
• Spannungsprüfer
• Kunststoffkappe
• Bedienungsanleitung
3. SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben
zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen
wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt
in solchen Fällen die Gewährleistung/Garantie.
Personen / Produkt
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen,
hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es
vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe
wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das
Produkt angeschlossen wird.
• In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten muss der Umgang mit elektrischen
Geräten durch geschultes Personal überwacht werden.
• Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.
• Tragen Sie während der Arbeit mit Netzteilen oder Ladegeräten keine metallenen und leitenden
Schmuckketten, Armreifen, Ringe usw. Verbinden Sie Netzteile und Ladegeräte unter keinen Umständen
mit Menschen oder Tieren.
Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw.
einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen zum Umgang mit dem Gerät haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, steht Ihnen unser Technischer Support unter folgender Anschrift und Telefonnummer
zur Verfügung:
Voltcraft , 92242 Hirschau, Lindenweg 15, Deutschland, Tel.: 0180 / 586 582 7
®
4. INBETRIEBNAHME
1. Entfernen Sie vor der Benutzung die Plastikkappe.
2. Setzen Sie diese wieder auf, wenn der Spannungsprüfer nicht benutzt wird.
Direkte Messung von Wechselspannung (AC)
1. Setzen Sie einen Prüffinger auf die Kontaktstelle "Direct Test".
2. Berühren Sie die Messstelle mit der Metallspitze des Spannungsprüfers.
3. Ein Blitzsymbol sowie einige Zahlen werden angezeigt, wenn Spannung anliegt. Die Zahlen werden mittels
des Symbols "V" in fünf Gruppen eingeteilt. Die fünf Gruppen sind: 12, 36, 55, 110 bzw. 230 V. Die letzte
Zahlengruppe, die auf der Anzeige erscheint, ist der Näherungsmesswert.
Version 12/10
Die gemessene Spannung beträgt 230 V.
Direkte Messung von Gleichspannung (DC)
1. Setzen Sie einen Prüffinger auf die Kontaktstelle "Direct Test" und legen Sie einen anderen Prüffinger auf
den Minuspol des Messobjekts. (Oder umgekehrt).
2. Berühren Sie den Pluspol des Messobjekts mit der Metallspitze des Spannungsprüfers.
3. Ein Blitzsymbol sowie einige Zahlen werden angezeigt, wenn Spannung anliegt. Die Zahlen werden mittels
des Symbols "V" in fünf Gruppen eingeteilt. Die fünf Gruppen sind: 12, 36, 55, 110 bzw. 230 V. Die letzte
Zahlengruppe, die auf der Anzeige erscheint, ist der Näherungsmesswert.
Indirekte Messung von Wechselspannung (AC)
Berühren Sie den freiliegenden Draht nicht. Berühren Sie das Kabel nur mit angemessener
Isolation.
1. Setzen Sie einen Prüffinger auf die Kontaktstelle "Inductance, Break-point Test".
2. Setzen Sie die Metallspitze des Prüfers nah an das Kabel, das Sie prüfen möchten.
3. Teilen Sie zur Leistungsverbesserung die Paralleldrahtleitung oder umfassen Sie das gemessene Kabel mit
Ihrer Hand, um Interferenzen zu beseitigen.
4. Ein Blitzsymbol sowie einige Zahlen werden angezeigt, wenn Spannung anliegt. Es wird kein Zeichen auf
dem Bildschirm angezeigt, wenn keine Spannung anliegt.
5. ENTSORGUNG
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu
recyclen, ist der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen
Sammelstellen für Elektroschrott zu bringen.
Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an
einer Sammelstelle für Elektronikschrott abgegeben werden muss, um es durch Recycling einer
bestmöglichen Rohstoffwiederverwertung zuzuführen.
6. TECHNISCHE DATEN
Prüfbereich:
Anzeige:
Abmessungen (B x H x T): 132 x 19 x 16 mm
Gewicht:
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®,
Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/ 586 582 7.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2010 by Voltcraft
12 - 250 V/AC, 12 V/DC
12, 36, 55, 110, 230 V
20 g
.
®
V1_1210_02-HL
