Alpha IP HAP 21001-Series Instructions Manual
  1. Manuals
  2. Brands
  3. Alpha IP Manuals
  4. Wireless Access Point
  5. HAP 21001-Series
  6. Instructions manual

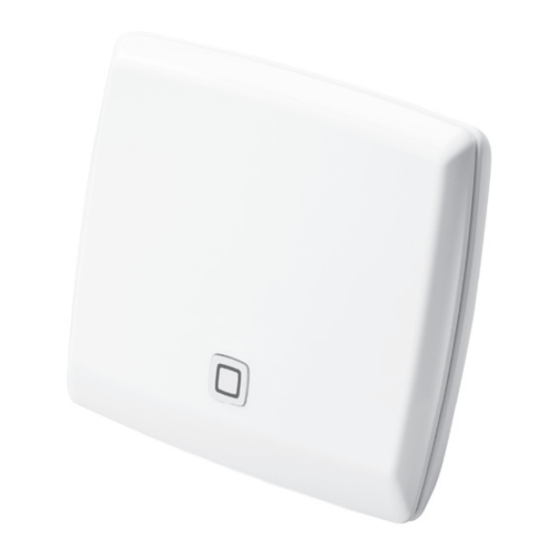

Alpha IP HAP 21001-Series Instructions Manual

Hide thumbs
Table of Contents

  • English

  • Dansk

    • 1 Om Denne Vejledning 13 11 Ud-Af-Drifttagning
      • Gyldighed, Opbevaring Og Videregivelse Af Vejled
      • Ningen
      • Symboler

    • 2 Sikkerhed
      • Bestemmelsesmæssig Brug
      • Sicherheitshinweise
      • Overensstemmelse

    • 3 Funktion
      • Alpha IP App
      • Download Af Alpha IP App'en

    • 4 Oversigt over Enheden
      • Tekniske Data

    • 5 Ibrugtagning
      • Indstilling Af Enheden

    • 6 Montering

    • 7 Visninger
      • Statuslamper
      • Fejlvisninger

    • 8 Rengøring

    • 9 Etablering Af Fabrikkens Indstillinger

    • 10 Radio-Drift
      • Sendelimit (Duty Cycle)

    • 12 Bortskaffelse

  • Suomi

    • 1 Tätä Käyttöopasta Koskien 20 11 Käytöstä Poistaminen
      • Käyttöohjeen Voimassaolo, Säilytys Ja Välittäminen
      • Eteenpäin
      • Kuvakkeet

    • 2 Turvallisuus
      • Määräystenmukainen
      • Turvallisuusohjeet
      • Yhteensopivuus

    • 3 Toiminto
      • Alpha IP App
      • Lataa Alpha IP App Puhelimeen

    • 4 Laitteen Yleiskuva
      • Tekniset Tiedot

    • 5 Käyttöönotto
      • Laitteen Valmistelu

    • 6 Asennus

    • 7 Näytöt
      • Tilanäytöt
      • Vikailmoitukset

    • 8 Laitteen Puhdistus

    • 9 Tehdasasetusten Palauttaminen

    • 10 Langaton Käyttö
      • Lähetysrajoitus (Duty Cycle)

    • 12 Hävittäminen

  • Svenska

    • 1 Om Denna Anvisning
      • Symboler

    • 2 Säkerhet
      • Ändamålsenlig Användning
      • Säkerhetstips
      • Konformitet

    • 3 Funktion
      • Alpha IP Appen
      • Nedladdning Av Alpha IP Appen

    • 4 Apparatöversikt
      • Tekniska Data

    • 5 Idrifttagning
      • Injustering Av Apparaten

    • 6 Montage

    • 7 Indikationer
      • Statusindikationer
      • Felindikationer

    • 8 Rengöring

    • 9 Återställa Fabriksinställningar

    • 10 Radiodrifr
      • Sändningslimit (Duty Cycle)

  • Polski

    • 1 Informacje O Niniejszej Instrukcji
      • Obowiązywanie, Przechowywanie I Przekazywanie
      • Instrukcji 34 12 Utylizacja
      • Symbole

    • 2 Bezpieczeństwo
      • Użytkowanie W Sposób Zgodny Z Przeznaczeniem
      • Zasady Bezpieczeństwa
      • Zgodność

    • 3 Funkcja
      • Alpha IP App
      • Pobieranie Alpha IP App

    • 4 PrzegląD Urządzenia
      • Dane Techniczne

    • 5 Uruchomienie

    • 6 Montaż

    • 7 Wskaźniki
      • Wskaźniki Statusu
      • Wskaźniki BłęDów

    • 8 Czyszczenie

    • 9 Powrót Do Ustawień Fabrycznych

    • 10 Tryb Radiowy
      • Limit Wysyłki (Duty Cycle)

    • 11 Wyłączenie Z Eksploatacji

  • Русский

    • 1 Об Этом Руководстве
      • Действие, Хранение И Передача Руководства
      • Символы

    • 2 Безопасность
      • Использование По Назначению
      • Инструкции По Технике Безопасности
      • Соответствие Стандартам

    • 3 Функция

    • 4 Обзор Устройства
      • Technische Daten

    • Приложение Alpha IP
      • Загрузка Приложения Alpha IP

    • 5 Ввод В Эксплуатацию
      • Наладка Устройства

    • 6 Монтаж

    • 7 Индикаторы
      • Индикаторы Состояния
      • Индикаторы Ошибок

    • 8 Очистка

    • 9 Восстановление Заводских Настроек

    • 10 Радиосвязь
      • Лимит На Передачу (Продолжительность Включения)

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Alpha IP
HAP 21001-XX
132141.1810
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HAP 21001-Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Alpha IP HAP 21001-Series

Summary of Contents for Alpha IP HAP 21001-Series

  • Page 1 Alpha IP HAP 21001-XX 132141.1810...
