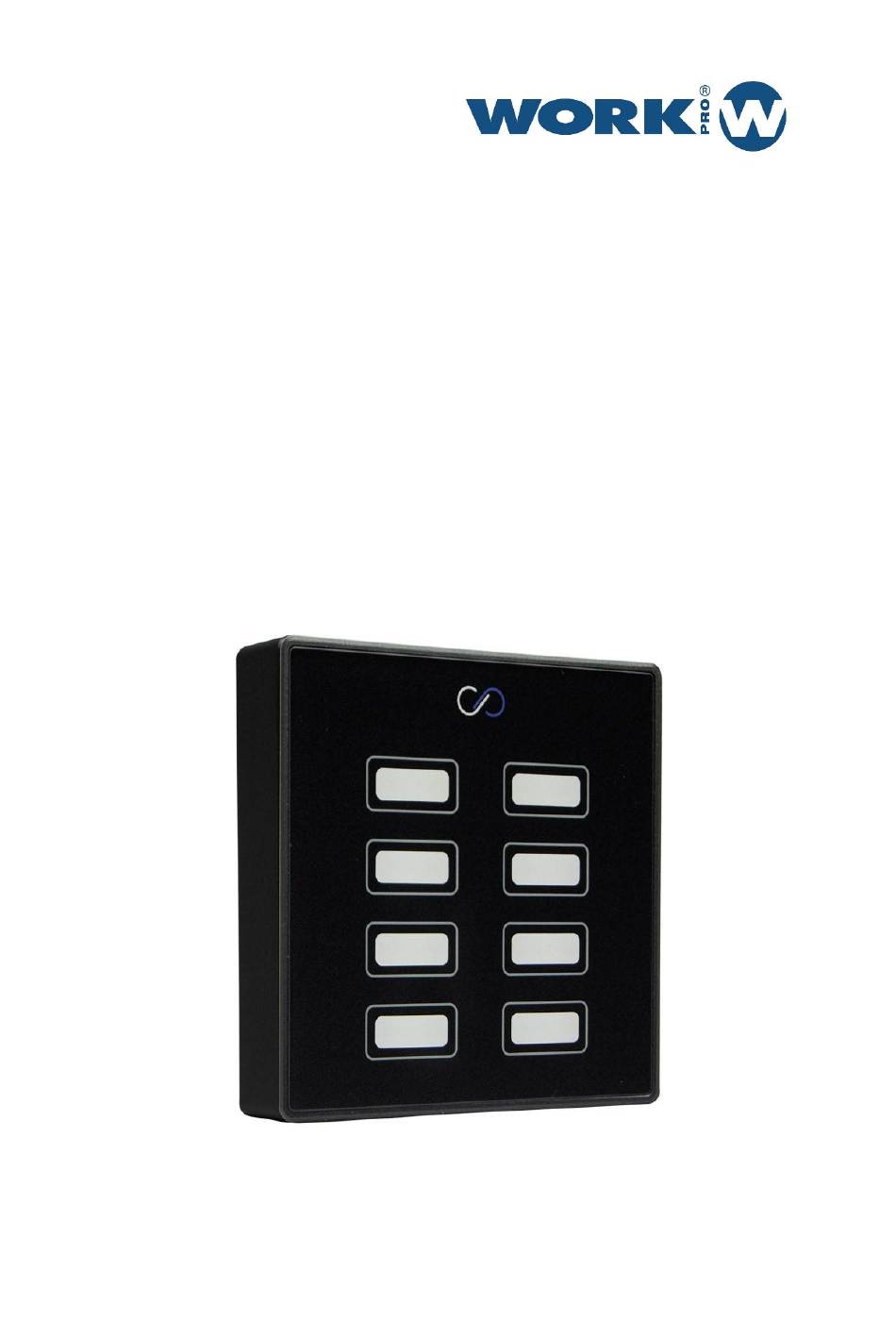

- Page 1 WGC1 MKII User Manual / Manual de usuario Version1.0...
- Page 2 This symbol notifies the user about additional information or optional instructions. WELCOME TO WORK PRO Thank you for choosing the WORK PRO WGC1 MKII system. This document contains essential information on the use of the system. Read this document carefully to become familiar with the system.
-
Page 3: Table Of Contents
WGC1 MKII USER MANUAL/MANUAL DE USUAIRO VERSION 1.0 CONTENIDO 1. INTRODUCTION ..........................3 2. TECHNICAL DATA ..........................3 Dimensions..........................3 3. DESCRIPTION OF THE DEVICE ......................4 Frontal view ..........................4 Rear view ........................... 4 4. CONNECTION ............................ 5 5. MOUNTING PROCESS ........................6 6. -
Page 4: Introduction
WGC1 MKII USER MANUAL/MANUAL DE USUAIRO VERSION 1.0 1. INTRODUCTION WGC1 MKII is a backlit wall controller, which allows to close GPIs of other devices, in order to send control commands. It can be used with WORK PRO devices and third-party devices. WGC1 MKII is a device designed primarily for lighting control since the buttons on it are radio button type, that is, cannot be pressed more than one button at a time. -
Page 5: Description Of The Device
WGC1 MKII USER MANUAL/MANUAL DE USUAIRO VERSION 1.0 3. DESCRIPTION OF THE DEVICE Frontal view Buttons panel. Capacitive frontal with 8 buttons (radio type) Rear view 1. Main supply input: 5 Vdc, (500mA minimum). 2. GPOs. connectors Euroblock 9 pin (8 ports + GND) WGC 1 MKII www.workpro.es... -
Page 6: Connection
WGC1 MKII USER MANUAL/MANUAL DE USUAIRO VERSION 1.0 Check the correct polarity before connecting the power. The external power supply is NOT provided with the device. Remember to use WORK PRO accessories only. 4. CONNECTION WGC1 MKII incorporates 8 ports in open collector configuration to connect GPIs. The connection between WGC1 MKII and a LM GPIO is shown below. -
Page 7: Mounting Process
WGC1 MKII USER MANUAL/MANUAL DE USUAIRO VERSION 1.0 5. MOUNTING PROCESS WGC1 MKII has been designed to be mounted on a universal recessed electrical box. 1. Remove the 4 upper and lower screws, of the WGC1 MKII. 2. Screw the cover to the electrical box with the 2 screws of 3 mm provided. 3. - Page 8 WGC1 MKII USER MANUAL/MANUAL DE USUAIRO VERSION 1.0 INSTRUCCIONES DE SEGURIDAD 1. Lea detenidamente este manual. 2. Siga todas las instrucciones y advertencias. 3. Únicamente utilice accesorios especificados por WORK PRO. 4. Respete las instrucciones de seguridad de su país. SÍMBOLOS Los siguientes símbolos son utilizados en este documento: Este símbolo indica un riesgo potencial de daño a un individuo o daños al producto.
-
Page 9: Introducción
WGC1 MKII USER MANUAL/MANUAL DE USUAIRO VERSION 1.0 1. INTRODUCCIÓN WGC1 MKII en un controlador mural retroiluminado, que permite cerrar GPIs de otros dispositivos, para así enviar comandos de control. Puede utilizarse tanto con dispositivos WORK PRO como con dispositivos de terceros. WGC1 MKII es un dispositivo diseñado principalmente para el control de iluminación ya que los botones de que consta son del tipo radio button, es decir, no puede quedar pulsado más de un botón a la vez. -
Page 10: Descripción Del Dispositivo
WGC1 MKII USER MANUAL/MANUAL DE USUAIRO VERSION 1.0 3. DESCRIPCIÓN DEL DISPOSITIVO Vista frontal Botonera. Frontal capacitivo con 8 botones del tipo radio button. Vista trasera 1. Entrada Alimentación. 5 Vdc, (500mA de corriente como mínimo). 2. Conector GPOs. Euroblock 9 pin (8 puertos + GND). WGC 1 MKII www.workpro.es... -
Page 11: Conexionado
WGC1 MKII USER MANUAL/MANUAL DE USUAIRO VERSION 1.0 Compruebe la polaridad correcta antes de conectar la alimentación. La fuente de alimentación externa no es proporcionada junto al dispositivo. Recuerde utilizar sólo accesorios WORK PRO. 4. CONEXIONADO WGC1 MKII consta de 8 puertos en configuración open collector, para conectar GPIs. A continuación, se muestra la conexión entre el WGC1 MKII y un LM GPIO. -
Page 12: Montaje
WGC1 MKII USER MANUAL/MANUAL DE USUAIRO VERSION 1.0 5. MONTAJE WGC1 MKII ha sido diseñado para montarse sobre una caja eléctrica universal empotrable. 1. Retirar los 4 tornillos superiores e inferiores del WGC1 MKII. 2. Atornillar embellecedor a la caja eléctrica con los 2 tornillos de 3 mm suministrados. 3. - Page 13 WGC1 MKII USER MANUAL/MANUAL DE USUAIRO VERSION 1.0 WGC 1 MKII www.workpro.es...
- Page 14 WGC1 MKII USER MANUAL/MANUAL DE USUAIRO VERSION 1.0 WGC 1 MKII www.workpro.es...
