Summary of Contents for OSTBERG VRTE

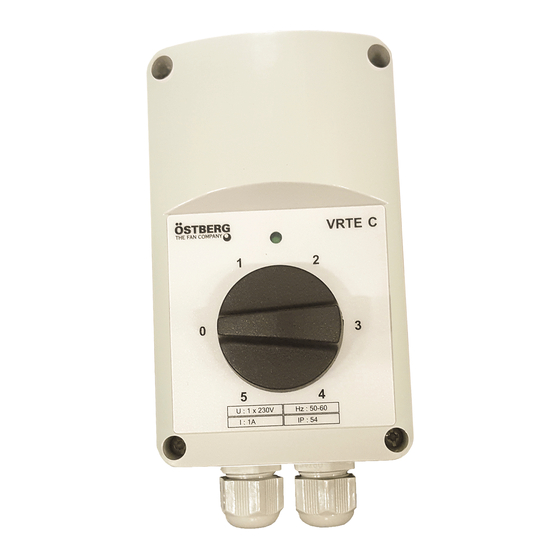

- Page 1 Monterings- och driftsinstruktion Installation and operating instruction Montage- und Betriebsanleitung VRTE, VRDE, VRTT, VRDT SVENSK/ENGLISH/DEUTSCHE VERSION...
- Page 2 S V E N S K A Läs noggrant igenom denna monterings- och driftsinstruktion innan installation av varvtalregulatorn påbörjas. l övrigt ska drift ske enligt lokala föreskrifter och gängse praxis. A N V Ä N D N I N G Denna varvtalsregulator är tillverkad för användning OBS: tillsammans med en elektrisk motor som är anpassad...
- Page 3 VRTE: När alla anslutningar till regulatorn gjorts, kontrollera Anslutning för ventil- eller servomotor. att anslutningarna gjorts till rätt plint samt att de sitter ordentligt fast. En ventil- (stängande klaffventil) eller servomotor kan anslutas till plintarna L1 och N1 (märkta “KLAP- Montera åter locket och dra åt skruvarna för att...
- Page 4 E N G L I S H Before beginning installation procedures, these installation and operating instructions should be studied carefully. The installation and operation should also be in accordance with local regulations and accepted codes of good practice. G E N E R A L D E S C R I P T I O N Applications This transformer speed-controller is designed to be used in combination with an electric motor which is suitable...
- Page 5 Terminals marked (SL,N) for external failure signal. Once all wiring to the controller has been completed, check that connections have been made to the correct VRTE: terminals and that all connections are secure. Finally replace the cover and ensure the securing...
- Page 6 D E U T S C H Diese Montage- und Betriebsanleitung enthält grundlegende Hinweise, die bei Installation, Betrleb und Wartung zu beachten sind. Weiterhin sind die bestehenden nationalen Vorschriften zu beachten. V E R W E N D U N G S Z W E C K Dieser Transformator Drehzahlsteller ist eine Einheit HINWEIS: zur Drehzahlstufenumschaltung von Elektromotoren,...
- Page 7 VRTE: Nachdem das Steuergerät angeschlossen wurde, müs- Anschluß für z.B. Klappenventll oder Servomotor: sen alle Verbindungen auf korrekten Anschluß und festen Sitz Überprüft werden. Ein Klappenventil oder ein Servomotor können an die Klemmen L1 und N1 (gekennzeichnet “KLAPPE”) Dann den Deckel wieder montieren. Die Schrau- angeschlossen werden.
- Page 8 UTGÅENDE SPÄNNING/OUTPUT VOLTAGE/ AUSGANGSSPANNUNG VRTE C: 75 V, 110 V, 145 V, 180 V, 230 V VRTE: 80 V, 110 V, 135 V, 165 V, 230 V VRTT: 95 V, 145 V, 185 V, 240 V, 400 V Märkström Spänning...
- Page 9 KOPPLINGSSCHEMAN / WIRING DIAGRAMS / SCHALTPLÄNE VRTE 3>13 VRTE 1 SPJÄLL SPJÄLL SHUTTER SHUTTER KLAPPE KLAPPE 40 VA 40 VA VRTEC SPJÄLL SHUTTER KLAPPE 40 VA VRTEF VRDE VRTT CC CC OC OC VRDT 2 CC CC OC OC VRDT 4-11...
-
Page 11: Försäkran Om Överensstämmelse
SENTERA EUROPA NV intygar härmed att SENTERA EUROPA NV declares that the following följande produkter: products: Transformatorer för enfas motorer. Transformer speed controllers for voltage con- Typ: VRDE/VRDT/VRTE C/VRTT trollable 1-phase electric motors. installerade enligt installationsstandarderna, Types: VRDE/VRDT/VRTE C/ tillverkarens instruktioner och fackmässiga nor- VRTT mer, vederbörligen underhållna och använda för... - Page 12 AB C.A. ÖSTBERG Box 54, SE-774 22 Avesta, Sweden Industrigatan 2, Avesta Tel: +46 226 860 00. Fax: +46 226 860 05 Email: info@ostberg.com www.ostberg.com...
