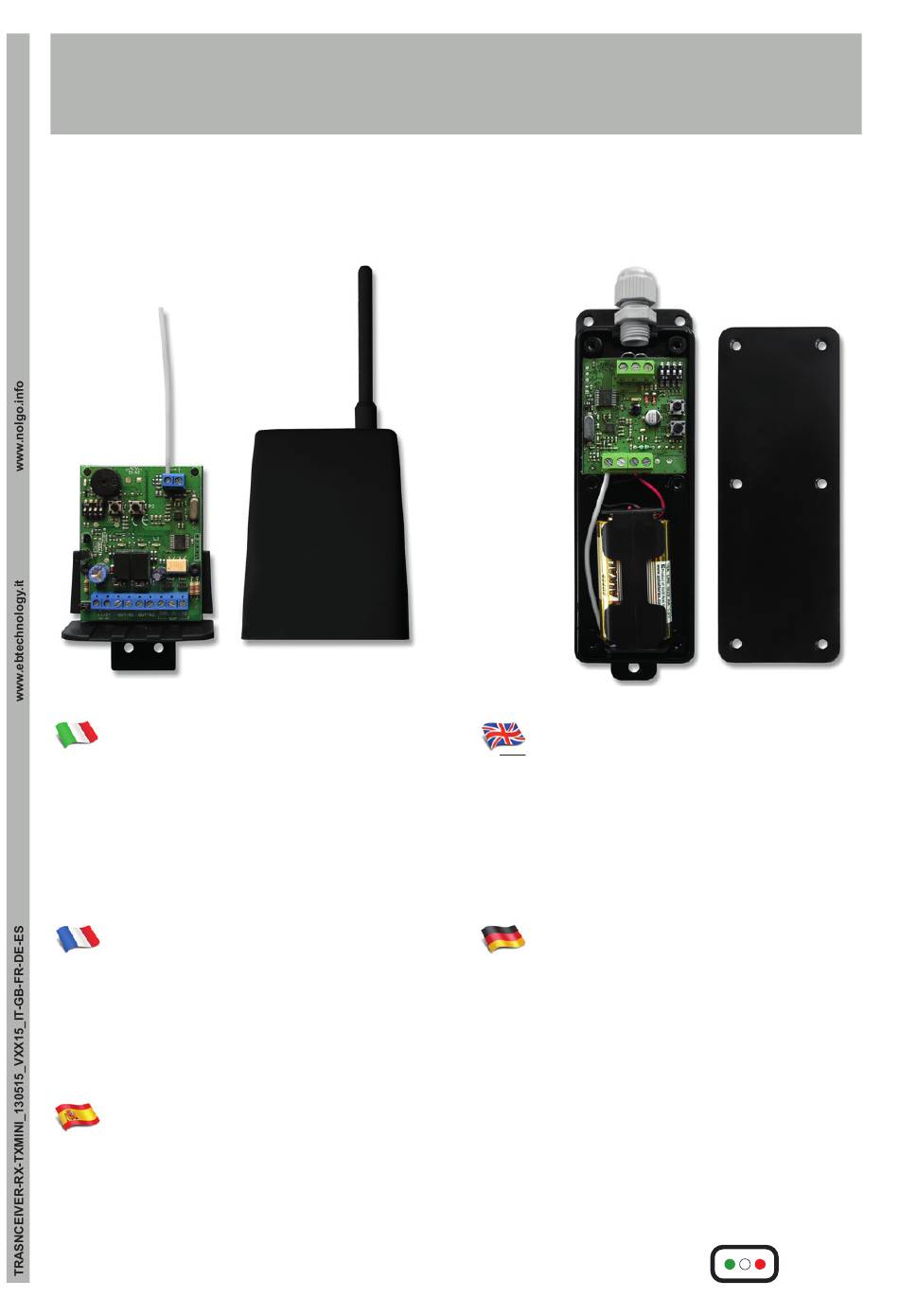

TRANSCEIVER
RX
IT
• Sistema via radio 868Mhz FM bidirezionale
senza fi li che trasmette il segnale di una si-
curezza al quadro di controllo.
• Il ricevitore verifi ca costantemente lo stato dei
trasmettitori connessi.
• Gestione fi no a n° 16 trasmettitori TRANS-
CEIVER-TX
FR
• Système radio 868Mhz FM bidirectionnel sans
fil qui transmet le signal à partir d'un dispositif
de sécurité pour le dispositif de contrôle.
• Le récepteur surveille l'état d'émetteurs con-
nectés.
• Gère jusqu'à 16 émetteurs TRANSCEIVER-TX
ES
• Sistema vía radio 868Mhz bidireccional ina-
lámbrico que transmite la señal de seguridad
al Tablero de control.
• El receptor comprueba costantemente el es-
tado de los transmisores conectados.
• Gestión hasta 16 transmisores TRANSCEIV-
ER-TX.
GB
• 868 Mhz radio bidirectional device, wireless
868 Mhz radio bidirectional device, wireless
which transmits a signal to a control device.
• The receiver constantly checks the status of
the transmitters connected to it.
• It can manages up to 16 transmitters TRAN-
CEIVER-TX.
DE
• 868 Mhz bidirektionale drahtlose Funkeinheit,
zur Signalübertragung.
• Der Empfänger (RX) kontrolliert ständig den
Status des verbundenen Funksenders (TX).
• Er kann bis zu 16 Funksender TRANCEIVER-
TX regeln.
V2
TX
100%
ITAL Y
