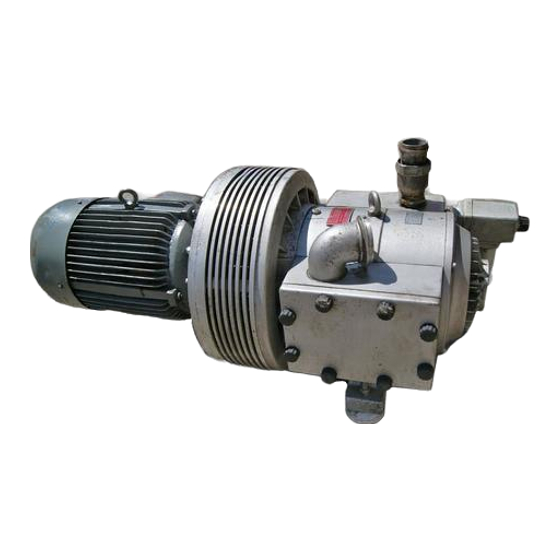

Rietschle DFT Series Operating Instructions Manual

Betriebsanleitung
Verdichter
O
DFT 80 (02)
F
F
E
F
F
W
1

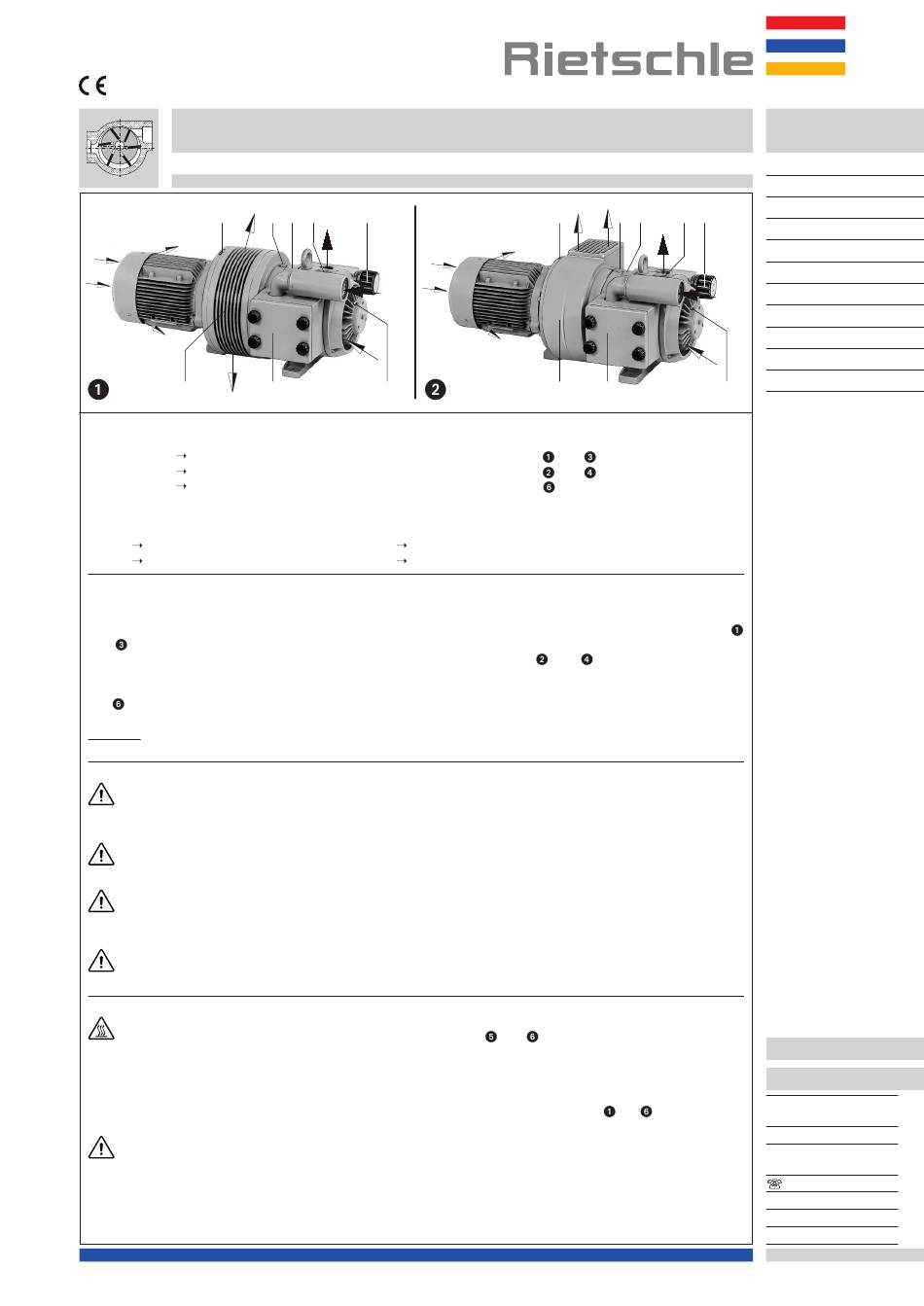

Ausführungen
Diese Betriebsanleitung gilt für folgende trockenlaufende Drehschieber-Verdichter: Typenreihe DFT 25 bis DFT 500.
Variante (02) Kühlluftaustritt rundum am Ventialtorgehäuse
Variante (09) Kühlluftaustritt am Auslaß des Spiralgehäuses
Variante (19) Kühlluftaustritt durch den Druckluft-Nachkühler siehe Bild
Sie haben einen Nenn-Volumenstrom von 25, 40, 60, 80, 100, 140, 180, 250, 340 und 500 m
druckseitigen Belastungsgrenzen (bar) sind auf dem Datenschild (N) angegeben. Die Abhängigkeit des Volumenstroms
von den Überdrücken zeigen die Datenblätter:
D 340 DFT 25 - DFT 100 (02)
D 341 DFT 25 - DFT 100 (09)
Beschreibung
Die genannte Typenreihe hat druckseitig ein Anschlußgewinde und saugseitig einen Geräuschdämpfer. Die angesaugte
Luft wird durch eingebaute Mikro-Feinfilter gereinigt. Ein Ventilator zwischen Verdichtergehäuse und Motor sorgt für
eine intensive Luftkühlung. Bei der Variante (02) befindet sich der Ventilator in einem Ventilatorgehäuse (siehe Bild
und ). Die bereits erwärmte Kühlluft (F) tritt am gesamten Umfang des Ventilatorgehäuses (W
Variante (09) befindet sich der Ventilator in einem Spiralgehäuse (siehe Bild
gebündelt in eine bestimmte Richtung, entweder nach oben oder seitlich, aus dem Spiralgehäuse (W
erwärmte Kühlluft (F) kann auch weggeleitet werden. Die Variante (19) hat wie Variante (09) ein Spiralgehäuse (siehe
Bild ). Die Kühlluft (F) durchströmt noch zusätzlich einen Druckluft-Nachkühler (T
Der Antrieb der Verdichter erfolgt durch angeflanschte Drehstrom-Normmotoren über eine Kupplung.
Zubehör: Bei Bedarf Rückschlagventil (ZRK), Ansaugfilter (ZAF), Motorschutzschalter (ZMS), Stern-Dreieck-
Schaltgerät (ZSG) und Manometer.
Verwendung
Die Verdichter DFT sind für den Einsatz im gewerblichen Bereich geeignet, d.h. die Schutzeinrichtungen
entsprechen EN DIN 294 Tabelle 4 für Personen ab 14 Jahren.
Die DFT eignet sich zur Erzeugung von Überdruck zwischen 0 und der auf dem Datenschild (N) angegebenen
Höchstgrenze (bar). Dauerbetrieb ist zulässig.
Die Umgebungstemperatur und die Ansaugtemperatur muß zwischen 5 und 40° C liegen. Bei Temperatu-
ren außerhalb dieses Bereiches bitten wir um Rücksprache.
Diese trockenlaufenden Verdichter eignen sich zum Fördern von Luft mit einer relativen Feuchte von 30 bis 90 %.
Es dürfen keine gefährlichen Beimengungen (z.B. brennbare oder explosive Gase oder Dämpfe), extrem
feuchte Luft, Wasserdampf, aggressive Gase oder Spuren von Öl, Öldunst und Fett angesaugt werden.
Die Standard-Ausführungen dürfen nicht in explosionsgefährdeten Räumen betrieben werden. Spezielle Ausführungen
mit Ex-Schutz-Motor sind lieferbar.
Bei Anwendungsfällen, wo ein unbeabsichtigtes Abstellen oder ein Ausfall des Verdichters zu einer
Gefährdung von Personen oder Einrichtungen führt, sind entsprechende Sicherheitsmaßnahmen anla-
genseits vorzusehen.
Handhabung und Aufstellung
Bei betriebswarmem Verdichter können die Oberflächentemperaturen an den Bauteilen (Q) über 70° C
ansteigen. Dort ist eine Berührung zu vermeiden. (siehe Bild
Filtergehäuse (S), Ausblasgehäuse (T), Gehäusedeckel (b) und Fettschmierstellen (L) müssen leicht zugänglich sein.
Für Wartungsarbeiten empfehlen wir, vor Filtergehäuse und Gehäusedeckel 0,4 m Abstand vorzusehen. Die Kühlluft-
Eintritte (E) und die Kühlluft-Austritte (F) müssen mindestens 20 cm Abstand zu benachbarten Wänden haben
(austretende Kühlluft darf nicht wieder angesaugt werden). Falls die am Spiralgehäuse (W
einem Kanal weggeleitet werden soll, darf die Strömung nicht behindert werden (siehe Bild
Die DFT können nur in horizontaler Einbaulage fehlerfrei betrieben werden.
Bei Aufstellung höher als 1000 m über dem Meeresspiegel macht sich eine Leistungsminderung bemerk-
bar. In diesem Fall bitten wir um Rücksprache.
Die Aufstellung der Verdichter auf festem Untergrund ist ohne Verankerung möglich. Bei Aufstellung auf einer
Unterkonstruktion empfehlen wir eine Befestigung über elastische Pufferelemente. Die Vibrationen dieser Dreh-
schieber-Verdichter sind sehr gering.
