Rietschle PICOLINO DTE Series Operating Instructions

Betriebsanleitung
Verdichter
Ausführungen
Diese Betriebsanleitung gilt für folgenden trockenlaufenden
Drehschieber-Verdichter: DTE 8 (50), (51), (52)
Die DTE 8 hat einen Volumenstrom von 8 m
druck beträgt 0,4 bar bei S1 und 0,8 bar bei S3 60 %.
Beschreibung
Motor und Verdichter haben eine gemeinsame Welle. Die
Varianten (50), (51), (52) der DTE unterscheiden sich
durch verschiedene Anschlußsteckverbindungen (J).
Der Antrieb erfolgt durch einen Gleichstrommotor.
Verwendung
Die Verdichter DTE sind für den Einsatz im ge-
werblichen Bereich geeignet, d.h. die Schutzein-
richtungen entsprechen EN DIN 294 Tabelle 4 für Per-
sonen ab 14 Jahren.
Die DTE eignet sich zur Erzeugung von Überdruck zwi-
schen 0 und der auf dem Datenschild (N) angegebenen
Höchstgrenze (bar). Dauerbetrieb ist zulässig.
Die Umgebungstemperatur und die Ansaug-
temperatur muß zwischen -25 und +50° C liegen. Bei Temperaturen außerhalb dieses Bereiches bitten wir
um Rücksprache.
Diese trockenlaufenden Verdichter eignen sich zum Fördern von Luft mit einer relativen Feuchte von 30 bis 100 %.
Es dürfen keine gefährlichen Beimengungen (z.B. brennbare oder explosive Gase oder Dämpfe), Wasser-
dampf, aggressive Gase oder Spuren von Öl, Öldunst und Fett angesaugt werden.
Die Standard-Ausführungen dürfen nicht in explosionsgefährdeten Räumen betrieben werden.
Bei Anwendungsfällen, wo ein unbeabsichtigtes Abstellen oder ein Ausfall des Verdichters zu einer
Gefährdung von Personen oder Einrichtungen führt, sind entsprechende Sicherheitsmaßnahmen anla-
genseits vorzusehen.
Handhabung und Aufstellung
Bei betriebswarmem Verdichter können bei der DTE 8 die Oberflächentemperaturen an den Bauteilen (Q)
über 70° C ansteigen. Dort ist eine Berührung zu vermeiden.
Zum Demontieren des Gehäusedeckels (d) müssen für Wartungsarbeiten mindestens 20 cm Platz vorhanden sein.
Die DTE können in horizontaler Einbaulage fehlerfrei betrieben werden. Andere Einbaulagen auf Anfrage.
Bei Aufstellung höher als 1000 m über dem Meeresspiegel macht sich eine Leistungsminderung bemerk-
bar. In diesem Fall bitten wir um Rücksprache.
Die Aufstellung der Verdichter auf festem Untergrund ist ohne Verankerung möglich. Bei Aufstellung auf einer
Unterkonstruktion empfehlen wir eine Befestigung über elastische Pufferelemente. Die Vibrationen dieser Dreh-
schieber-Verdichter sind sehr gering.

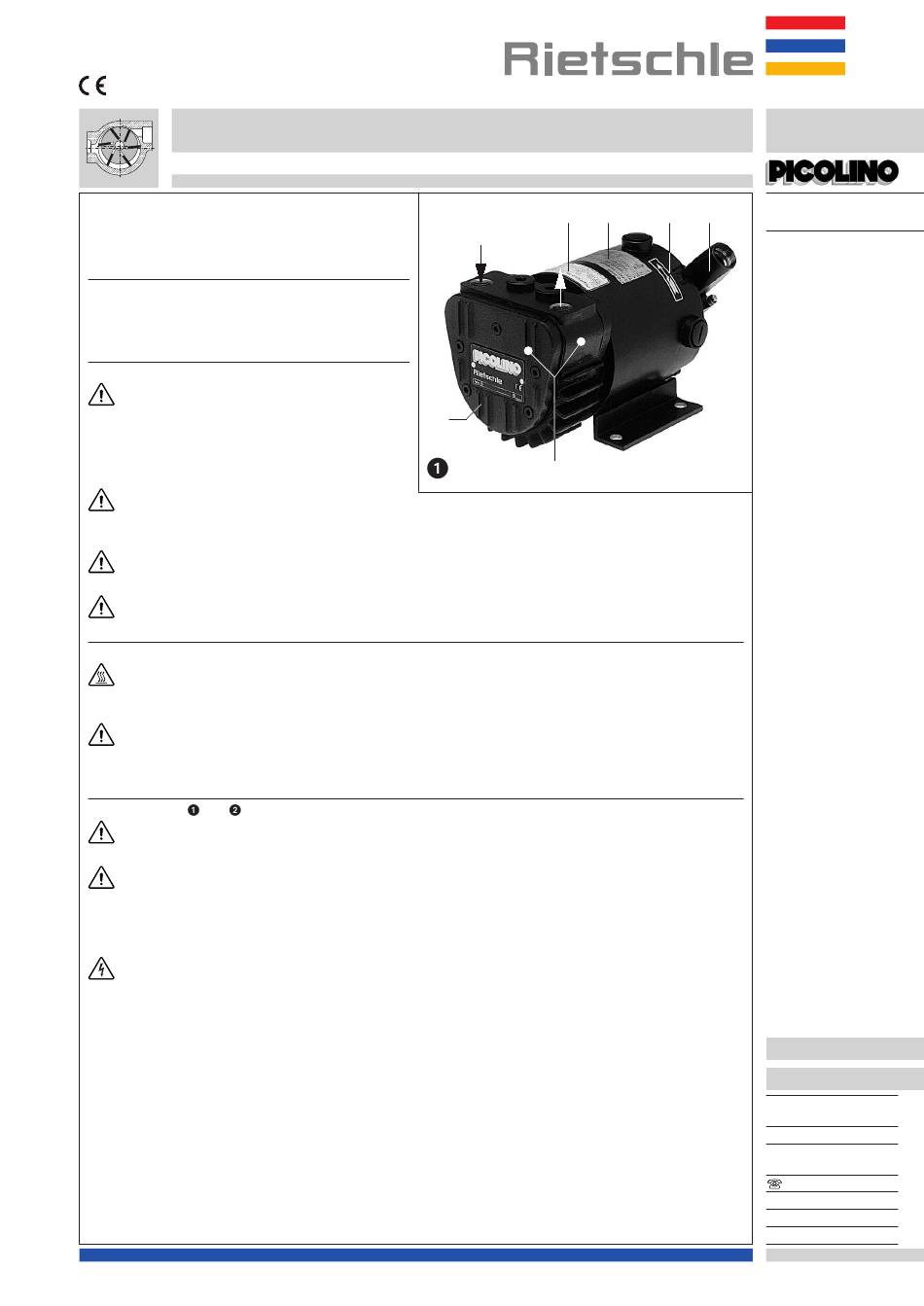

Installation (Bild und )
Bei Aufstellung und Betrieb ist die Unfallverhütungsvorschrift »Verdichter« VBG 16 zu beachten.
1. Druckanschluß bei (B).
Bei zu enger und / oder langer Druckleitung vermindert sich der Volumenstrom des Verdichters.
2. Die elektrischen Motordaten sind auf dem Motordatenschild (P) angegeben. Die Motoren entsprechen DIN/VDE 0530
und sind in Schutzart IP 65 und Isolationsklasse F ausgeführt. Die Motordaten sind mit den Daten des vorhandenen
Stromnetzes zu vergleichen (Stromart, Spannung, Polarität, zulässige Stromstärke).
3. Motor über Stecker-Anschluß (J) anschließen (Steckerbelegung siehe Datenblatt 961271 bzw. 961272).
Die elektrische Installation darf nur von einer Elektrofachkraft unter Einhaltung der EN 60204 vorgenom-
men werden. Der Hauptschalter muß durch den Betreiber vorgesehen werden.
A
3 /h. Der Über-
d
N P O J
B
Q
DTE
DTE 8
(50), (51), (52)
B 387/50
1.11.99
