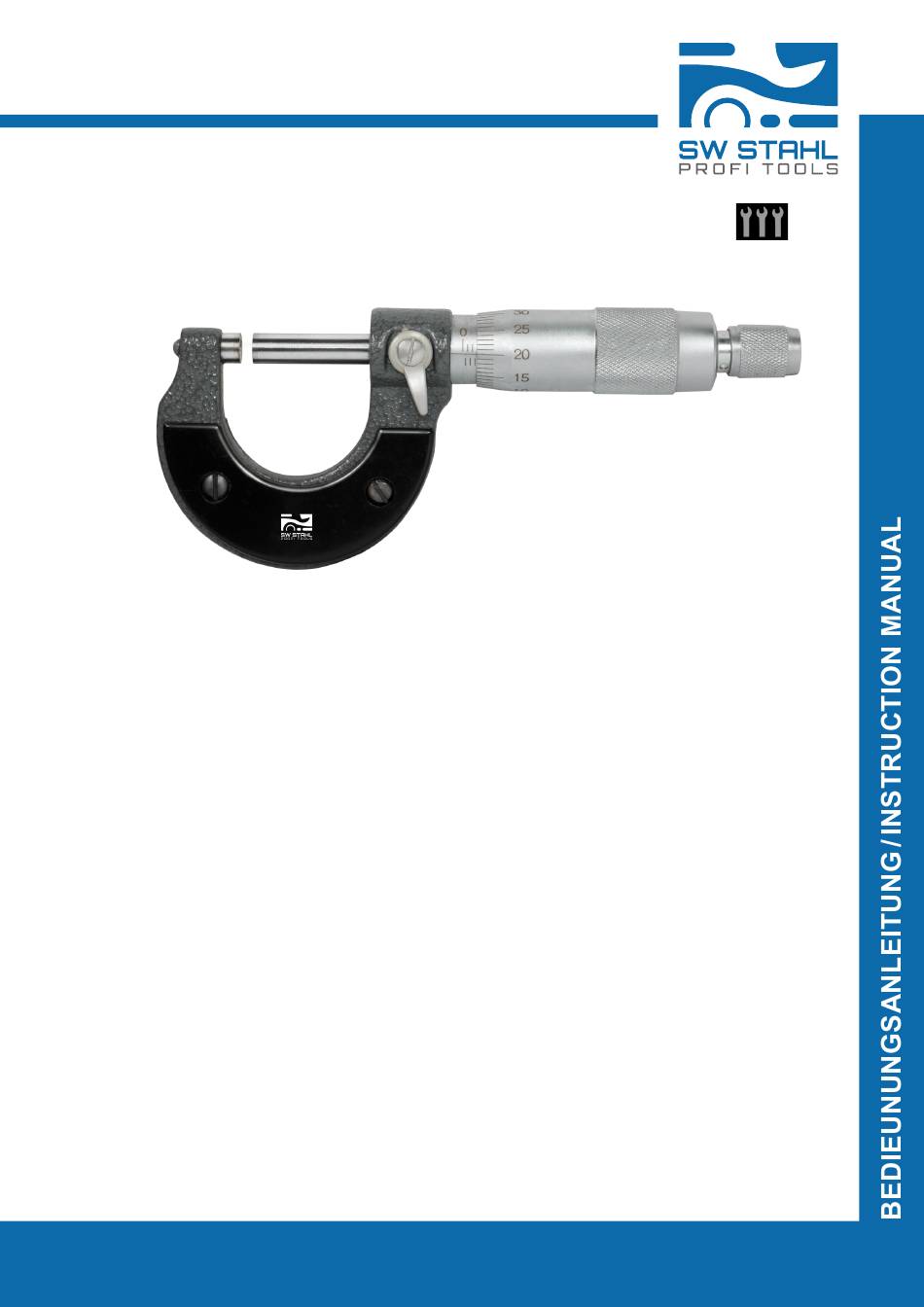

SW Stahl PROFI Tools 72351L Instruction Manual

SW Stahl PROFI Tools 72351L Instruction Manual

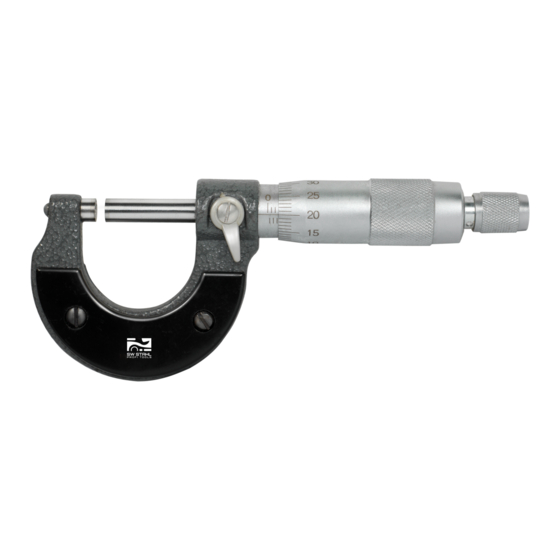

Micrometer screw

Advertisement

Available languages

Available languages

72351L
Allgemein
Mit der Mikrometerschraube lassen sich Längenmaße im Bereich von 0-25 mm auf 0.01 mm,
also auf ein Hundertstel Millimeter genau bestimmen. Das Messwerkzeug ist daher geeignet,
Maße und Verschleißmaße an vielen Fahrzeugteilen festzustellen, z.B. an den
Bremsscheiben, den Nockenwellen, Getriebewellen, Ventilschäften, Ventileinstellplättchen,
Wellenzapfen aller Art etc.
Messvorgang
1. Mikrometerschraube stets am Wärmeschutz (7) des Bügels (6) festhalten.
Erwärmung und Ausdehnung des Werkzeugs könnte Messergebnisse verfälschen.
2. Messspindel (1) der Mikrometerschraube bei geöffneter Arretierung (2) an der
Skalentrommel (4) für das zu messende Werkstück genügend weit zurückdrehen und
Mikrometerschraube über das Werkstück geben. Niemals das ungenügend geöffnete
Messwerkzeug über das Werkstück pressen!
3. Skalentrommel drehen, bis Messspindel fast am Werkstück anliegt. Schließlich
Messspindel mit Hilfe der Ratsche (5) zum Anliegen am Werkstück bringen. Niemals
mit der Skalentrommel "anknallen"!
4. Achtgeben, dass das Werkstück exakt an der richtigen Stelle gemessen wird (z.B.
Welle an der "dicksten" Stelle des Querschnitts). Ggf. durch hin- und herdrehen von
Skalentrommel / Ratsche und geringfügiges Verschieben der Mikrometerschraube
den exakten Messpunkt suchen.
Justierung
Die Mikrometerschraube muss sich zunächst etwas „einspielen". Sollte die Nullstelle der
Mikrometerschraube verstellt sein, kann mit Hilfe des Hackenschlüssels aus dem
Lieferumfang die Hauptskala behutsam nachjustiert werden.
Bügelmessschraube
SW-Stahl GmbH
An der Hasenjagd 3
D-42897 Remscheid
Tel. +49 (0) 2191 / 46438-0
Fax +49 (0) 2191 / 46438-40
E-Mail: info@swstahl.de
www.swstahl.de

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 72351L and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for SW Stahl PROFI Tools 72351L

  • Page 1 72351L Bügelmessschraube Allgemein Mit der Mikrometerschraube lassen sich Längenmaße im Bereich von 0-25 mm auf 0.01 mm, also auf ein Hundertstel Millimeter genau bestimmen. Das Messwerkzeug ist daher geeignet, Maße und Verschleißmaße an vielen Fahrzeugteilen festzustellen, z.B. an den Bremsscheiben, den Nockenwellen, Getriebewellen, Ventilschäften, Ventileinstellplättchen, Wellenzapfen aller Art etc.
  • Page 2 72351L Messwert feststellen • Auf der Hauptskala (3) wird der Millimeterwert vor dem Komma (oberer Strich auf der Skala) und ggf. ein 5 -Zehntelwert (unterer Strich auf der Skala) abgelesen. • Zu diesem Wert zählt man den Wert auf der Skalentrommel hinter dem Komma dazu.
  • Page 3 72351L Micrometer Screw General The micrometer screw, linear dimensions can be in the range of 0-25 mm to 0.01 mm determine exactly one hundredth of a millimeter. The measurement tool is therefore to determine extent and degree of wear on many parts of the vehicle, eg the brake discs, the camshafts, transmission shafts, valve shims, shaft journals of all kinds, etc.
  • Page 4 72351L Measuring value • The main scale (3) is for reading off the value of a millimeter before the decimal point (top line on the scale) and possibly 5-tenth value (lower on the scale). • On this value counts the value of the decimal scale drum.
