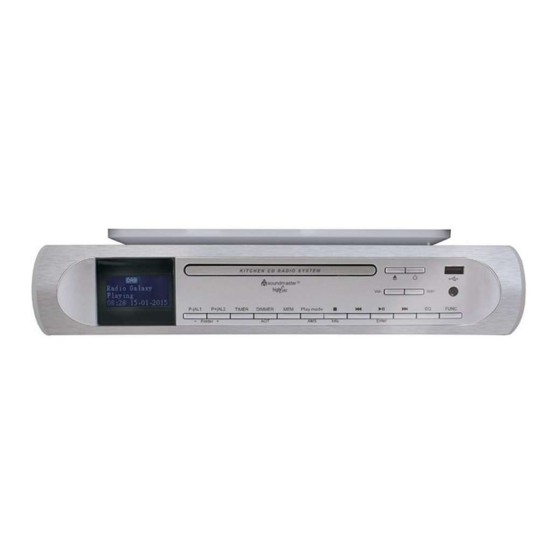

Summary of Contents for SOUNDMASTER highline UR2170

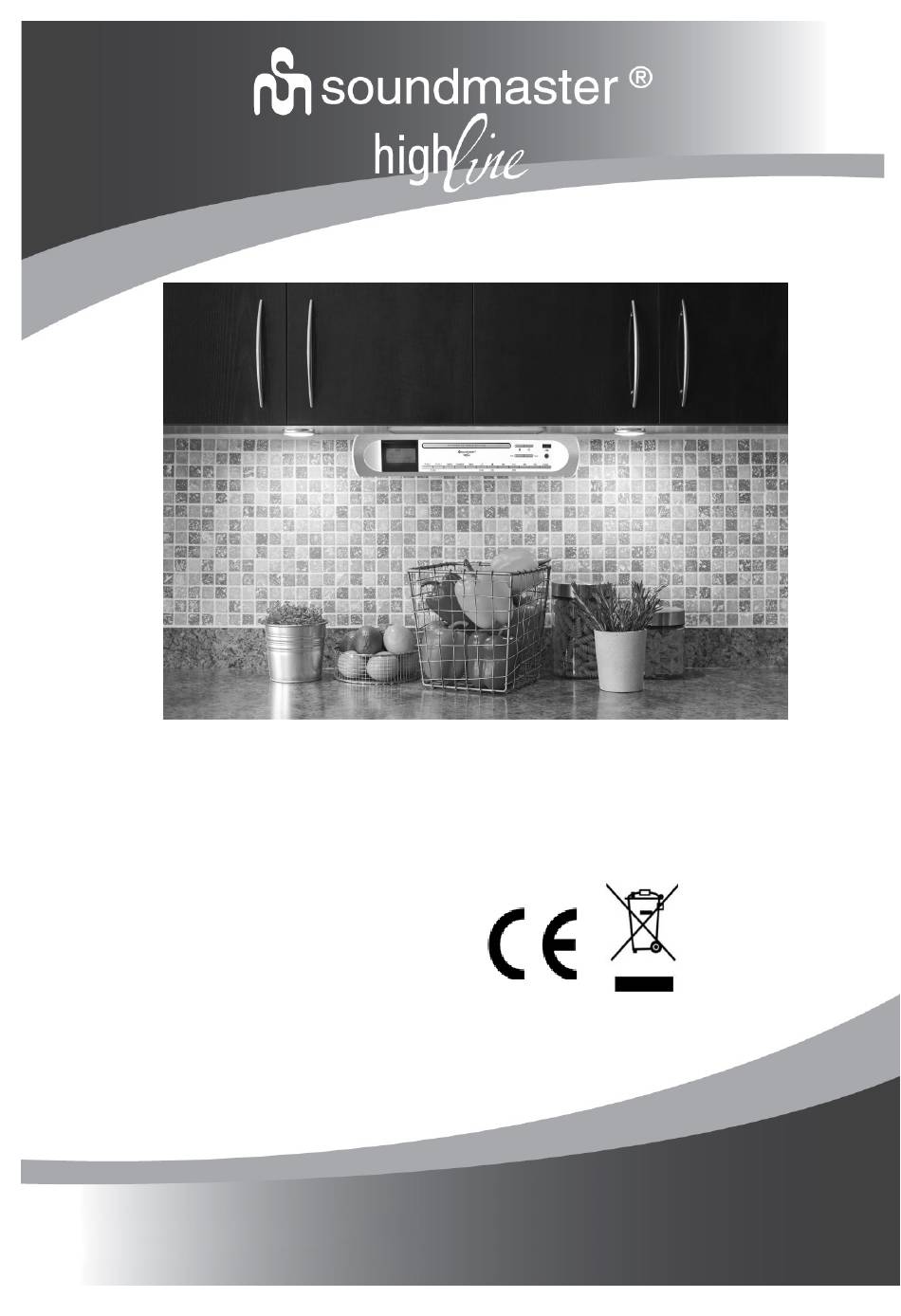

Page 1
DEUTSCH NEDERLANDS ENGLISH NORSK FRANÇAIS SVENSK Hersteller Wörlein GmbH Tel.: +49 9103/71670 Gewerbestrasse 12 Fax.: +49 9103/716712 D 90556 Cadolzburg Email. info@woerlein.com GERMANY Web: www.woerlein.com UR2170...
Page 2
VORSICHT – UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GEÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG NIEDERGEDRÜCKT WIRD. SETZEN SIE SICH NICHT DEM STRAHL AUS. Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können. Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.
Page 3
• Falls Sie das Gerät fest montieren: Montieren Sie das Gerät nicht über dem Herd oder dem Spülbecken. Schützen Sie das Gerät vor Hitze sowie Wasser- und Fettspritzern. • Stellen Sie sicher, dass das Gerät sicher gegen herunterfallen montiert wurde. •...
Page 4
Batterie • Verwenden Sie nur Batterien, die frei von Quecksilber und Cadmium sind. • Verbrauchte Batterien sind Sonderabfall und gehören nicht in den Hausmüll. Geben Sie diese Ihrem Händler zurück oder entsorgen Sie dies an geeigneten Sammelstellen Ihrer Stadt oder Gemeinde. •...
UR2170 / Bedienungsanleitung Deutsch Allgemeine Beschreibung • Digitaler DAB-/UKW-Tuner (20 DAB- + 20 UKW-Sender manuell speicherbar) • AMS-Funktion (Automatisches Speichersystem) (30 DAB- + 30 UKW-Sender voreingestellt) • RDS-Funktion für die Anzeige des Radiosenders & automatische Zeit-Updates • Mit Wiedergabefunktion über CD|MP3|WMA und USB (max. 32GB) •...
Page 6
UR2170 / Bedienungsanleitung Deutsch Übersichtszeichnung Montageschablone hinkleben Abstandshalter Montageschraube Führen Sie für die Installation des Gerätes folgende 3 Schritte durch: 1) Befestigen Sie die Montage-/Bohrschablone mit Klebeband unter dem Schrank, damit das Gerät dort befestigt wird, wo Sie es haben wollen und bohren Sie vier Löcher wie an der Montageschablone angezeichnet.
Page 7
UR2170 / Bedienungsanleitung Deutsch Liste der Tasten K I T C H E N C D R A D I O S Y S T E M Re mote Fernbedienung K-1. Power: Gerät Ein | Aus K-2. Öffnen : Öffnet oder schließt die CD-Lade K-3.
UR2170 / Bedienungsanleitung Deutsch Erste Schritte Inbetriebnahme Wenn das Gerät zum ersten Mal eingeschaltet wird, beginnt die automatische Update-Funktion und der Text "Update, Please Wait" wird auf dem Display angezeigt. Je nach Signalstärke und Umgebung des Gerätes kann dies einige Minuten dauern. Wenn das Signal empfangen wurde, sollte die korrekte Zeit auf dem Display angezeigt werden.
UR2170 / Bedienungsanleitung Deutsch Uhr einstellen Drücken Sie auf <UP> oder <DOWN>, um im Einstellungsmenü 'Uhrzeit einstellen' • auszuwählen Drücken Sie auf <enter>, um zur Uhrzeiteinstellung zu gelangen; das Display zeigt • folgendes an: Drücken Sie auf <UP> oder <DOWN>, um den Minutenwert einzustellen. •...
Page 10
UR2170 / Bedienungsanleitung Deutsch Terminerinnerung einstellen Drücken Sie auf < UP > oder < DOWN>, um eine Terminerinnerung einzustellen, wenn • sich das Gerät im Einstellungsmodus befindet. Drücken Sie auf <enter >, um zum Timer für die Terminerinnerung zu gelangen . •...
Page 11
UR2170 / Bedienungsanleitung Deutsch 12 oder 24 als Uhrzeitformat auswählen Drücken Sie auf <UP> oder <DOWN>, um im Einstellungsmenü das 12- oder • 24-Stundenformat auszuwählen; das Display zeigt folgendes an: Drücken Sie auf <enter> um zur Einstellung des Uhrzeitformates zu gelangen. •...
Page 12
UR2170 / Bedienungsanleitung Deutsch Wahlmöglichkeit Bedeutung Alarmdauer Deaktiviert Der Alarm ist deaktiviert (Standard) DAB-Klang ist für den 60 Minuten Alarm aktiviert UKW-Klang ist für den 60 Minuten Alarm aktiviert Summer Summton ist für den Alarm 10 Minuten aktiviert CD-Klang ist für den Alarm 60 Minuten aktiviert Tabelle (1)
Page 13
UR2170 / Bedienungsanleitung Deutsch Automatischen Dimmer einstellen Drücken Sie auf <UP> oder <DOWN>, um 'Automatischer Dimmer' auszuwählen, wenn • Sie sich im Einstellungsmenü befinden. Drücken Sie auf <enter>, um zur Einstellung des automatischen Dimmers zu gelangen; • das LCD-Display zeigt folgendes an: Drücken Sie auf <UP>...
UR2170 / Bedienungsanleitung Deutsch Das Gerät verwenden Wenn die automatische oder manuelle Einstellung beendet ist, ist das Gerät betriebsbereit. Kurzzeitmesser (Timer) verwenden • Drücken Sie einmal auf <Timer>, um in den Timer-Modus zu gelangen; das Display zeigt folgendes an: • Drücken Sie <UP> oder <DOWN> um einen der fünf Werte auszuwählen (00:10 oder 00:15 oder 00:30 oder 00:40 oder 1:00);...
Page 15
UR2170 / Bedienungsanleitung Deutsch Elektronische Lautstärkensteuerung • Drücken Sie einmal auf <VOL+ >, um die Lautstärke um eine Stufe zu erhöhen. Gedrückt halten für kontinuierliche Erhöhung der Lautstärke. Drücken Sie einmal auf <VOL- >, um die Lautstärke um eine Stufe zu verringern.
UR2170 / Bedienungsanleitung Deutsch die gefundenen Sender zu speichern, bis der gesamte Frequenzbereich durchsucht oder alle Speicherorte voll sind. Dann hört der Scan automatisch auf. Senderinformationen ansehen • Drücken Sie auf <info>, um die Informationen des Senders anzusehen. Es gibt sieben Wahlmöglichkeiten, und zwar: 1.
Page 17
UR2170 / Bedienungsanleitung Deutsch Einen Sender per AMS (Automatische Speichereinstellung) einstellen • Halten Sie <AMS> 2 Sekunden lang gedrückt, um den AMS-Modus zu aktivieren. In diesem Modus beginnt das Radio sofort, die Radiosender automatisch zu scannen und die gefundenen Sender zu speichern, bis der gesamte Frequenzbereich durchsucht oder alle Speicherorte voll sind.
Page 18
UR2170 / Bedienungsanleitung Deutsch Eine CD|MP3-CD abspielen Drücken Sie auf <Open>, um die CD-Lade zu öffnen und CD einzulegen; drücken Sie erneut auf <Open|Close>, um die Tür der CD-Lade zu schließen´. In diesem Moment erfasst das Gerät die Daten auf der CD und je nach Qualität der CD liest es 5-10 Sekunden lang.
Page 19
UR2170 / Bedienungsanleitung Deutsch Musik von USB-Stick hören (max. 32GB) Drücken Sie auf <Power>, um das Gerät einzuschalten; drücken Sie auf <Func>, um den Modus auf USB zu stellen; das Display zeigt folgendes an: Stecken Sie den USB-Stick in die USB-Buchse. Das Gerät liest. Das Gerät durchsucht den gesamten Stick;...
Page 20
UR2170 / Bedienungsanleitung Deutsch Die Verwendung von AOT (Abschaltautomatik) Mit dieser Funktion kann ein Timer eingestellt werden, der das Gerät automatisch abschaltet Drücken Sie einmal auf <AOT>, um die AOT-Funktion zu aktivieren. Wenn das Gerät im Standby bleibt, wird das Gerät eingeschaltet; das Display zeigt folgendes an: Jeder Tastendruck ändert die Zeit um 5 Minuten;...
Page 21
UR2170 / Bedienungsanleitung Deutsch Fernbedienung: Tastenzei Funktion chen Gerät Einschalten | Ausschalten Equalizer (Ohne Effekt | Rock | Klassik | Jazz | Pop) VOL- Lautstärke verringern VOL+ Lautstärke erhöhen Repeat Wiedergabemodus auswählen: rep one / rep all / oder “random” für CD/USB Radiosender abwärts suchen und CD-/USB-Wiedergabe zurückspulen AMS (Automatisches Speichersystem für...
UR2170 / Bedienungsanleitung Deutsch Technische Daten Eingangsspannung: DC 5,5V, 2A Stromverbrauch: Frequenzbereich des Radios: UKW: 87,5 ~ 108,0 MHz, 50kHz | Schritt DAB Band III 174,928-239,2 MHz Lagertemperatur: -10° bis +65° Betriebstemperatur: 0° bis + 45° Inverkehrbringer Wörlein GmbH Tel.: +49 9103 71 67 - 0 Gewerbestrasse 12 Fax.:...
Page 23
ENVIRONMENTAL PROTECTION Do not dispose of this product with the normal household waste at the end of its life cycle. Return it to a collection point for the recycling of electrical and electronic devices. This is indicated by the symbol on the product, user manual or packaging.
UR2170 / English Instruction Manual General Description • DAB/FM Digital Tuning System (20DAB+20FM Preset Stations by manual) • AMS function (Automatic Memory System) (30DAB+30FM Preset Stations) • RDS feature provide radio station name display & automatic time up-date • CD|MP3|WMA and USB playback function provided •...
UR2170 / English Instruction Manual Assembly Drawing Install the unit as below 3 steps: 1) Place the mounting/drill template under the cabinet with tape, so the unit will be located where you want to and drill four holes with diameter 1/16 inch drill bit. 2) Fasten the screw as the above drawing with supplied Spacer+ mounting bracket+ long screw or mounting bracket + short screw 3) Buckle the unit to the mounting bracket...
UR2170 / English Instruction Manual Key List K I T C H E N C D R A D I O S Y S T E M Re mote K-1. Power: Device power On | Off K-2. Open : Control of CD tray to open or close K-3.
UR2170 / English Instruction Manual Setup Device When Auto-Run Mode, Press <INFO> once will entry to setting mode, the LCD display should be show as below: Use <UP> or <DOWN> go to different mode sequentially as below Device running as auto-run Set Clock Set the Calendar Set the SDA...
Page 28
UR2170 / English Instruction Manual Setup Calendar Press <UP> or <DOWN> to select 'Set Calendar' when set menu mode. • Press <Enter> to setup value of calendar. • Press <UP> or <DOWN> to set value of dates. • Press <enter> to Confirm date value and enter to month selection, display show as •...
Page 29
UR2170 / English Instruction Manual Press <UP> or <DOWN> to set value of month. • Press <enter> to Confirm month and enter set year mode. • Press < UP > or < DOWN > to set value of year. • Press <enter>...
Page 30
UR2170 / English Instruction Manual Press <UP> or <DOWN> to set value of hour for alarm • Press <enter> to confirm selected hour value and enter to select output of alarm active: • there are five kinds of choices, it is respectively as table 1 •...
UR2170 / English Instruction Manual Press <UP> or <DOWN> to select ON or OFF. Default is On Press <enter> to Confirm selection and return to set up menu. When you choose On, the default back light automatically set to dim from 23:00 to 05:59 When you choose Off, the device won’t dim the back light automatically.
Page 32
UR2170 / English Instruction Manual Listen the radio DAB Press <Power> once to turn on the radio. • Press <FUNC> to select device work mode to DAB • Electronic Volume Control • Press <VOL+ > once, to increase speaker volume by one step. Hold for continually.
Page 33
UR2170 / English Instruction Manual How to using Auto Scan • Press and hold <AMS> for 2 seconds to active about function mode. At the moment, the device will automatically scan the DAB station and store the station that had been scanned until scan up all the frequency or stored all the memory station, it will exit automatically.
Page 34
UR2170 / English Instruction Manual How to set up station by AMS (Automatic Memory Setup) • Press and hold <AMS> for 2 seconds to active AMS mode. In this mode, the radio will automatically scan the radio station and store the station that had been scanned until scan up all the frequency or stored all the memory station, it will exit automatically.
UR2170 / English Instruction Manual Press “Repeat/Enter” to select play back mode as “rep one”, “rep all” or “random” Press and hold “UP | FF” to fast speed forward, press once to next track Press and hold “Down | RW” to Fast speed rewind, press once back to previously track.
Page 36
UR2170 / English Instruction Manual Using AOT (Automatic OFF Timer) The function let user setup a onetime timer to let device automatic power off Press <AOT> once to active AOT function, if device stay on the standby, will turn on the device.
UR2170 / English Instruction Manual Remote control: Key Mark Function Device power On | Off EQ(Flat | Rock | Classic | Jazz | Pop) VOL- Volume decrease VOL+ Volume increase Repeat Select play mode of rep one/rep all/random for CD/USB Tune down Radio Station and backward of CD/USB play back at that mode ,AMS( Auto Memory Setting for radio station ) ,...
Page 38
PROTECTION DE L’ENVIRONNEMENT Ne jetez pas ce produit avec les ordures ménagères lorsqu’il est usagé. Retournez-le à un point de collecte pour le recyclage des appareils électriques et électroniques. Cette recommandation est indiquée par le symbole sur le produit, le mode d’emploi ou l’emballage. Les composants sont réutilisables en fonction de leur marquage.
UR2170 / Mode d’emploi Français Description générale • Système de Syntonisation Numérique DAB/FM (Stations préréglées manuellement 20 DAB + 20 FM) • Fonction AMS (Système de Mémorisation Automatique) (Stations Préréglées 30 DAB + 30 FM) • La caractéristique RDS (RT) présente l’affichage du nom de la station de radio & la mise à jour automatique de l’heure •...
UR2170 / Mode d’emploi Français Vissez la plaque de fixation Cale Vis de fixation Schéma de montage Installez l’appareil telles les 3 étapes suivantes : 1) Posez la plaque de fixation/percée sous le meuble avec du ruban adhésif afin de placer l’appareil à...
UR2170 / Mode d’emploi Français Liste des Touches K I T C H E N C D R A D I O S Y S T E M Re mote K-1. Alimentation : Marche/Arrêt (On/Off) de l’appareil K-2. Ouvert : Touche pour ouvrir ou fermer le tiroir CD K-3.
UR2170 / Mode d’emploi Français est capté, l’heure exacte devrait s’afficher conformément sur l’écran LCD. Pour l’arrêter, appuyez sur une touche durant ce moment Lorsque le réglage automatique du système a été arrêté par l’utilisateur, ou que la mise à jour ait échoué, la date et l’heure seront par défaut sur 01.01.2014, 0:00.
Page 43
UR2170 / Mode d’emploi Français Appuyez sur <UP> ou <DOWN> pour régler les heures. • Appuyez sur <Enter> pour valider l'heure et revenir au menu de réglages • Réglage du calendrier Appuyez sur <UP> ou <DOWN> pour sélectionner ‘Réglage du calendrier’ sur le mode •...
UR2170 / Mode d’emploi Français Appuyez sur <UP> ou <DOWN> pour régler les dates. • Appuyez sur <enter> pour valider la date et accéder au mode de réglage du mois. • Appuyez sur <UP> ou <DOWN> pour régler les dates. •...
Page 45
UR2170 / Mode d’emploi Français Appuyez sur <UP> ou <DOWN> pour régler les minutes de l’alarme. • Appuyez sur <enter> pour valider les minutes et accéder à la sélection de l’heure d’alarme, • l'écran affichera ce qui suit Appuyez sur <UP> ou <DOWN> pour régler l’heure d’alarme •...
UR2170 / Mode d’emploi Français Tableau (2) Appuyez sur <UP> ou <DOWN> pour sélectionner le type de réglage d’activation de l’alarme Appuyez sur <enter> pour valider et revenir au menu de réglage Réglage du variateur automatique Appuyez sur <UP> ou <DOWN> pour sélectionner ‘Réglage variateur’ lorsqu’à l’étape du •...
Page 47
UR2170 / Mode d’emploi Français • Appuyez sur <preset +> ou <preset -> pour sélectionner les dix valeurs (00:10 /00:15 / 00:30 / 00:40 / 1:00/01:10/01:20/01:30/01:40/02:00) , appuyez sur <Timer> pour commencer le compteur. • Si vous désirez régler l’heure nécessaire, appuyez une fois sur <timer>, puis appuyez sur <Info>...
UR2170 / Mode d’emploi Français préréglage. Appuyez sur <Up> ou <Down> pour changer de localisation. Maintenez < enter > enfoncé pour sauvegarder la valeur de la station sur la localisation actuelle. Rappel du préréglage • a. Appuyez une fois sur <MEM> pour sélectionner la localisation du mode de préréglage, l’écran affichera les informations suivantes b.
Page 49
UR2170 / Mode d’emploi Français bas. Maintenez <UP> enfoncé pour rechercher la station de radio suivante en déplaçant la bande de fréquence vers le haut. Maintenez <DOWN> enfoncé pour rechercher la station de radio suivante en déplaçant la bande de fréquence vers le bas. Comment sauvegarder la station sur une localisation préréglée •...
Page 50
UR2170 / Mode d’emploi Français Ecouter la musique du CD Appuyez sur la touche <Power>pour allumer l’appareil, appuyez sur <Func> pour sélectionner le mode de fonctionnement sur CD ou appuyez sur la touche “Open|Close” < >pour ouvrir le tiroir du CD, l’écran devrait afficher ce qui suit : Comment lire un CD|CD MP3 Appuyez sur <Open>...
Page 51
UR2170 / Mode d’emploi Français La recherche du dispositif terminé, l’appareil lira depuis le début de la liste de lecture si aucune touche n’est appuyée. Appuyez sur ‘Lecture/pause’ pour lire ou pauser durant la lecture de la musique Appuyez sur ‘Entrer’ pour sélectionner le mode de lecture sur ‘Rép un’, ‘Tout répéter’...
Page 52
UR2170 / Mode d’emploi Français Variateur LED du rétro-éclairage Quelque soit le mode, appuyez sur <Dimmer> pendant 2 secondes pour sélectionner variateur haut ou variateur bas, l’écran affichera ce qui suit. Sélectionnez ‘variateur élevé’ pour le rétro-éclairage élevé, sélectionnez ‘variateur bas’...
UR2170 / Mode d’emploi Français Réglage de Fonction | Quitter le réglage, Accéder ou Valider Vérifier l’Alarme 1 Vérifier l’Alarme 2 Program Fonctionnement de la fonction mation programmation Arrêt du son Informations techniques Tension d’entrée : CC 5.5V, 2A Consommation d’énergie : Portée de fréquence radio : FM : 87.5 ~ 108.0 MHz, 50kHz | Etape Bande DAB III 174.928-239.2 MHz...
Page 54
MILIEUBESCHERMING Gooi dit product niet weg bij het huishoudafval aan het einde van de levensduur ervan. Breng het product terug naar een inzamelingspunt voor hergebruik van electrische en electronische apparatuur. Dit wordt aangegeven door dit symbool op het product, in de gebruiksaanwijzing of op de verpakking.
UR2170 / Nederlandse Handleiding Algemene Beschrijving • DAB/FM Digitaal Radiosysteem (20DAB+20VM handmatige voorkeuzezenders) • AMS functie (Automatisch Geheugen Systeem) (30DAB+30FM Voorkeuzezenders) • RDS optie geeft de naam van de radiozender weer & stelt automatisch de tijd in • Ondersteunt CD|MP3|WMA en USB afspeelfunctie •...
Page 56
UR2170 / Nederlandse Handleiding Montagetekening Schroefmontage Sjabloon Afstand houder Montageschroef Installeer het apparaat volgens de onderstaande 3 stappen: 1) Plak het montage/schroefsjabloon onder het kastje met plakband, op de plaats waar u het apparaat wilt neerhangen 2) Draai de schroeven vast zoals hierboven: lange schroef met de meegeleverde afstandhouder + montagesteun of korte schroef + montagesteun 3) Klik het apparaat vast in de montagesteun Waarschuwing: Om schade te voorkomen dient u geen verwarmings- of...
Page 57
UR2170 / Nederlandse Handleiding Toetsenoverzicht K I T C H E N C D R A D I O S Y S T E M Remote K-1. Stroom: Apparaat Aan | Uit zetten K-2. Open : Open of sluit hiermee de CD lade K-3.
UR2170 / Nederlandse Handleiding Het apparaat wordt in klok auto-run mode gezet De achtergrondverlichting wordt standaard gedimd van 23:00 tot 05:59 uur Apparaat Instellen Als Auto-run mode actief is, Druk dan eenmaal op <INFO> om de instelmode te starten, op het LCD scherm staat nu: Gebruik <UP>...
Page 59
UR2170 / Nederlandse Handleiding Kalender Instellen Druk op <UP> of <DOWN> en selecteer 'Kalender Instellen' uit het menu • Druk op <Enter> om de datum in te stellen. • Druk op <UP> of <DOWN> om de dag in te stellen. •...
Page 60
UR2170 / Nederlandse Handleiding Druk op <UP> of <DOWN> om de maand in te stellen. • Druk op <enter> om de maand te Bevestigen en daarna het jaar in de stellen. • Druk op < UP > of < DOWN > om het jaar in te stellen. •...
Page 62
UR2170 / Nederlandse Handleiding Druk op <UP> of <DOWN> om de uren van het alarm in te stellen. • Druk op <enter> om de gekozen uren te bevestigen en vervolgens het soort alarm te • kiezen: u kunt kiezen uit vijf soorten, volgens de onderstaande tabel 1 •...
UR2170 / Nederlandse Handleiding Druk op <UP> of <DOWN> om AAN of UIT te kiezen. Standaard is Aan Druk op <enter> om de selectie te Bevestigen en naar het menu terug te keren. Als u kiest voor Aan, dan wordt de achtergrondverlichting standaard gedimd van 23:00 tot 05:59 uur Als u Uit selecteert schakelt het apparaat de achtergrondverlichting niet automatisch uit.
Page 64
UR2170 / Nederlandse Handleiding • • Het alarm piept als het afgaat, a. Het piepgeluid klinkt uit de Luidspreker b. De duur van het alarm is 10 minuten Druk op een willekeurige toets om het actieve alarm te stoppen. • Luisteren naar DAB radio Druk eenmaal op <Power>...
Page 65
UR2170 / Nederlandse Handleiding Het gebruik van Autoscan • Druk <AMS> in en houd 2 seconden vast om deze functie te starten. Vanaf dit moment gaat het apparaat automatisch DAB zenders scannen en opslaan totdat de hele frequentieband is afgescand, of alle geheugenplaatsen bezet zijn, het proces stopt automatisch.
Page 66
UR2170 / Nederlandse Handleiding Het instellen van zenders middels AMS (Automatisch Geheugen Instellen) • Druk <AMS> in en houd 2 seconden vast om de AMS functie te starten. Vanaf dit moment gaat de radio automatisch radiozenders scannen en opslaan totdat de hele frequentieband is afgescand, of alle geheugenplaatsen bezet zijn, het proces stopt automatisch.
UR2170 / Nederlandse Handleiding Als u tijdens het afspelen wilt pauzeren drukt u eenmaal op “Play|Pause”, opnieuw drukken hervat het afspelen. Druk op “Repeat/Enter” en kies de afspeelmode uit “rep one”, “rep all” of “random” Druk op “UP | FF” en houd vast om snel vooruit te spoelen, druk eenmaal voor het volgende nummer Druk op “Down | RW”...
Page 68
UR2170 / Nederlandse Handleiding Elektronische Geluidsregeling 1. Druk eenmaal op <VOL+ > om het luidsprekervolume een stapje te verhogen. Houd vast voor continue verhoging. 2. Druk eenmaal op <VOL-> om het luidsprekervolume een stapje te verlagen. Houd vast voor continue verhoging. 3.
Page 69
UR2170 / Nederlandse Handleiding Afstandsbediening: Toetsmar Functie kering Apparaat Aan | Uit zetten EQ(Vlak | Rock | Klassiek | Jazz | Pop) VOL- Volume verlagen VOL+ Volume verhogen Herhaal Kies de afspeelmode uit herh een/herh alles/willekeurig voor CD/USB Zoek de vorige Radiozender op en speel het vorige CD/USB nummer af ,AMS (Auto Geheugen Instelling van radiozender), Afspelen &...
UR2170 / Nederlandse Handleiding Technische Gegevens Inputvoltage: DC 5,5V,2A Stroomverbruik: Radio frequentiebereik: FM: 87,5 ~ 108,0 MHz , 50kHz | Stap DAB Band III 174,928-239,2 MHz Winkeltemperatuur: -10° tot +65° Gebruikstemperatuur: 0° tot +45° Specificaties zijn onderhavig aan wijzigingen zonder voorafgaande berichtgeving. Copyright door Wörlein GmbH...
Page 71
MILJØBESKYTTELSE Ikke kast dette produktet sammen med vanlig husholdningsavfall ved slutten av dets livssyklus. Returner det til et innsamlingspunkt for resirkulering av elektrisk og elektronisk utstyr. Dette indikeres på produktsymbolet, i bruksanvisningen eller på emballasjen. Materialene kan gjenvinnes i henhold til deres merkinger. Ved gjenbruk, resirkulering eller andre former for utnyttelse av gamle enheter, gjør du et viktig bidrag til miljøvern.
UR2170/Norsk bruksanvisning Generell beskrivelse • DAB/FM Digital Tuning System (20 DAB + 20 FM manuelt forhåndsinnstilte stasjoner) • AMS-funksjon (Automatisk Memory System) (30 DAB + 30 FM forhåndsinnstilte stasjoner) • RDS-funksjon gir radiostasjonsnavn på display og automatisk tidsoppdatering • CD|MP3|WMA og USB avspillingsfunksjon inkludert •...
Page 73
UR2170/Norsk bruksanvisning Montasjetegning Installer enheten som nedenfor tre trinn: 1) Plasser monterings-/bormalen under skapet med tape så enheten blir plassert der du ønsker 2) Fest skruen som på tegningen ovenfor med medfølgende Spacer + monteringsbrakett + lang skrue eller monteringsbrakett + kort skrue 3) Spenn fast enheten til monteringsbraketten Advarsel: For å...
UR2170/Norsk bruksanvisning Taster K I T C H E N C D R A D I O S Y S T E M Re mote K-1. Strøm: Enhetstrøm På|Av K-2. Åpen: Kontroll av CD-skuffe åpne eller lukke K-3. UP|FF: Still opp radiostasjon og avspilling av CD forover i denne modusen K-4.
UR2170/Norsk bruksanvisning Oppsett enhet I modus Auto-Run, trykk <INFO> en gang går til innstillingsmodus, LCD-displayet skal vise som nedenfor: Bruk <UP> eller <DOWN> for å gå til annen modussekvens som nedenfor Enhet kjører i auto-run Stille inn klokke Stille inn kalender Stille inn SDA Stille inn 12/24 t Stille inn alarm...
Page 76
UR2170/Norsk bruksanvisning Oppsett kalender Trykk <UP> eller <DOWN> for å velge «Stille inn kalender» i innstillingsmenymodus. • Trykk <Enter> for oppsettverdi kalender. • Trykk <UP> eller <DOWN> for å stille datoer. • Trykk <enter> for å bekrefte datoverdier og gå til valg av måned, displayet viser som •...
Page 77
UR2170/Norsk bruksanvisning Trykk <UP> eller <DOWN> for å stille inn måned. • Trykk <enter> for å bekrefte dato og gå til årsinnstillingsmodus. • Trykk < UP > eller < DOWN> for å stille år. • Trykk <Enter> for å bekrefte år og gå tilbake til innstillingsmeny. •...
Page 78
UR2170/Norsk bruksanvisning Trykk <UP> eller <DOWN> for å stille inn time for alarm. • Trykk <enter> for å bekrefte valgt time og gå til valg av utgang for aktiv alarm: • Det er ti typer valg, de er henholdsvis som tabell 1 •...
Page 79
UR2170/Norsk bruksanvisning Trykk <UP> eller <DOWN> for å velge AV eller PÅ. Standard er PÅ Trykk <Enter> for å bekrefte valg og gå tilbake til innstillingsmeny. Velges PÅ, blir standard bakgrunnslys satt til automatisk dim 23.00-05.59 Velges AV, vil ikke enheten dimme bakgrunnslyset automatisk. Gjenopprett fabrikkoppsett (Brukes med forsiktighet) Stå...
Page 80
UR2170/Norsk bruksanvisning Høre på DAB-radio Trykk <Power> en gang for å slå på radioen. • Trykk <FUNC> for å velge enhetens arbeidsmodus til DAB • Elektronisk volumkontroll • Trykk <VOL+ > en gang for å øke høyttalervolumet med et trinn. Hold for kontinuerlig.
Page 81
UR2170/Norsk bruksanvisning Hvordan bruke Auto Scan • Trykk og hold <AMS> knappen i 2 sekunder for å aktivere automatisk skanning etter DAB-stasjoner Nå vil enheten automatisk skanne DAB-stasjonen og lagre skannet stasjon. Når alle frekvenser er skannet og alt lagret på minnestasjonen, avsluttes det automatisk.
Page 82
UR2170/Norsk bruksanvisning Stille inn stasjon med AMS (Automatic Memory Setup) • Trykk og hold <AMS> i 2 sekunder for å aktivere AMS-modus. I denne modusen vil radioen automatisk skanne radiostasjonen og lagre skannet stasjon. Når alle frekvenser er skannet og alt lagret på minnestasjonen, avsluttes det automatisk.
Page 83
UR2170/Norsk bruksanvisning Hvordan spille av CD|MP3 CD Trykk <Open> for å åpne CD-skuffen og legg CD-en i skuffen, trykk <Open|Close> tasten på nytt for å lukke døren til CD-skuffen. Nå vil enheten hente data fra CD-en og «Reading, … » vises i ca. 5-10 sekunder, avhengig av CD-kvaliteten. Når CD-en er lest og lesbart format bekreftet, vil enheten spille fra begynnelsen av spillelisten, hvis ingen annen tast er trykket.
Page 84
UR2170/Norsk bruksanvisning Elektronisk volumkontroll 1. Trykk <VOL+ > en gang for å øke høyttalervolumet med et trinn. Hold for kontinuerlig. 2. Trykk <VOL-> en gang for å redusere høyttalervolumet med et trinn. Hold for kontinuerlig. 3. Juster volumkontrollyd til et behagelig nivå, ikke gjør den for høy Bruke AOT (Automatic OFF Timer) Funksjonen lar brukeren sette opp en engangs-timer for å...
UR2170/Norsk bruksanvisning Fjernkontroll: Tast Funksjon Enhetstrøm På|Av EQ (Flat|Rock|Klassisk|Jazz|Pop) VOL- Volum reduseres VOL+ Volum økes Gjenta Velg spillemodus repeter en/repeter alle/tilfeldig for CD/USB Still ned radiostasjon og avspilling av CD bakover i denne modusen AMS (Autominneinnstilling for radiostasjon), Play & Pause for avspilling CD/USB i denne modusen Still opp radiostasjon og avspilling av CD/USB forover i denne modusen...
Page 86
MILJÖSKYDD Släng inte produkten med de vanliga hushållssoporna i slutet av dess livscykel. Returnera den till en insamlingsplats för återvinning av elektriska och elektroniska apparater. Detta indikeras av symbolen på produkten, bruksanvisningen eller förpackningen. Materialen kan återanvändas enligt deras märkningar. Genom återanvändning, återvinning eller andra former av utnyttjande av gamla enheter gör du ett viktigt bidrag till skyddet av vår miljö.
UR2170 / Svensk användarhandbok Allmän beskrivning • DAB/FM Digitalt mottagarsystem (20 DAB+20 FM manuellt förinställda stationer) • AMS-funktion (Automatic Memory System) (30 DAB+30 FM förinställda stationer) • RDS-funktion visar radiostationens namn och uppdaterar tiden automatiskt • Funktion för att spela upp CD|MP3|WMA och USB finns •...
Page 88
UR2170 / Svensk användarhandbok Monteringsritning Skruvmonteringsmall Bricka Monteringsskruv Montera enheten enligt nedanstående 3 steg: 1) Placera monterings-/borrmallen under skåpet med tejp, så att enheten placeras där du vill ha den. 2) Fäst skruven enligt ovanstående ritning med medföljande bricka + monteringsfäste + lång skruv eller monteringsfäste + kort skruv 3) Fäst enheten på...
UR2170 / Svensk användarhandbok Lista över tangenter K I T C H E N C D R A D I O S Y S T E M Re mote Fjärrkontroll K-1. Ström: Ström På | Av till enheten K-2. Öppna : Reglage för att öppna eller stänga CD-facket K-3.
UR2170 / Svensk användarhandbok Ställa in enheten I auto-läge, tryck på <INFO> en gång för att gå in i inställningsläge. LCD-displayen ska se ut som bilden nedan: Använd <UP> eller <DOWN> för att gå till andra lägen enligt nedan Enheten är i auto-läge Ställ in klockan Ställ in kalendern Ställ in SDA...
Page 91
UR2170 / Svensk användarhandbok Ställ in kalendern Tryck på <UP> eller <DOWN> för att välja ”Set Calendar” i inställningsmenyläge • Tryck på <Enter> för att ställa in kalendern. • Tryck på <UP> eller <DOWN> för att ställa in datum. • Tryck på...
UR2170 / Svensk användarhandbok Tryck på <UP> eller <DOWN> för att ställa in månaden. • Tryck på <enter> för att bekräfta månaden och gå till inställningsläget för år. • Tryck på < UP > eller < DOWN> för att ställa in året. •...
Page 93
UR2170 / Svensk användarhandbok Tryck på <UP> eller <DOWN> för att ställa in alarmets timmar. • Tryck på <enter> för att bekräfta vald timme och ställa in utmatningen för det aktiva alarmet: • det finns 5 olika val, som visas i tabell 1 •...
UR2170 / Svensk användarhandbok Tryck på <UP> eller <DOWN> för att välja ON eller OFF. Standardinställningen är On Tryck på <enter> för att bekräfta valet och återgå till inställningsmenyn. Om du väljer On ställs bakgrundsbelysningen in på att automatiskt minskas från 23:00 till 05:59 Om du väljer Off minskar enheten inte bakgrundsbelysningen automatiskt.
UR2170 / Svensk användarhandbok Lyssna på DAB-radio Tryck på <Power> en gång för att slå på radion. • Tryck på <FUNC> för att välja läget DAB • Elektronisk volymkontroll • Tryck på <VOL+ > en gång för att öka högtalarvolymen med 1 steg. Håll in för att öka kontinuerligt.
UR2170 / Svensk användarhandbok Använda automatisk sökning • Håll in <AMS>-knappen i 2 sekunder för att aktivera automatisk sökning efter DAB+-stationer. Enheten söker automatiskt efter DAB-stationer och sparar stationer som hittas tills alla frekvenser avsökts eller minnet för stationer är fullt, och avslutar sedan automatiskt.
Page 97
UR2170 / Svensk användarhandbok Ställa in en station med AMS (Automatic Memory Setup) • Håll in <AMS> i 2 sekunder för att aktivera AMS-läge. I detta läge söker radion automatiskt efter radiostationer och sparar stationer som hittas tills alla frekvenser avsökts eller minnet för stationer är fullt, och avslutar sedan automatiskt.
Page 98
UR2170 / Svensk användarhandbok Om du behöver pausa under uppspelningen, tryck på ”Play|Paus” en gång. Tryck igen för att fortsätta uppspelningen. Tryck på ”Upprepa/Enter” för att välja uppspelningsläget ”rep one”, ”rep all” eller ”random” Håll in ”UP | FF” för att snabbspola framåt. Tryck en gång för att gå till nästa spår. Håll in ”Down | RW”...
Page 99
UR2170 / Svensk användarhandbok Elektronisk volymkontroll 1. Tryck på <VOL+ > en gång för att öka högtalarvolymen med 1 steg. Håll in för att öka kontinuerligt. 2. Tryck på <VOL- > en gång för att minska högtalarvolymen med 1 steg. Håll in för att öka kontinuerligt.
Page 100
UR2170 / Svensk användarhandbok Fjärrkontroll: Tangente Funktion markerin Ström På | Av till enheten EQ (Flat | Rock | Classic | Jazz | Pop) VOL- Minska volymen VOL+ Öka volymen Repeat Välj uppspelningsläge rep one/rep all/random för CD/USB Radiostationssökning ned och bakåt vid CD-/USB-uppspelning i det läget AMS (Auto Memory Setting för radiostation), Play &...
UR2170 / Svensk användarhandbok Tekniska data Inspänning: 5,5 V DC, 2 A Strömförbrukning: 12 W Radions frekvensområde: FM: 87,5 ~ 108,0 MHz , 50kHz | Steg DAB Band III 174,928-239,2 MHz Förvaringstemperatur: -10° till +65° Användningstemperatur: 0° till +45° Specifikationerna kan ändras utan föregående meddelande. Copyright Wörlein GmbH...
