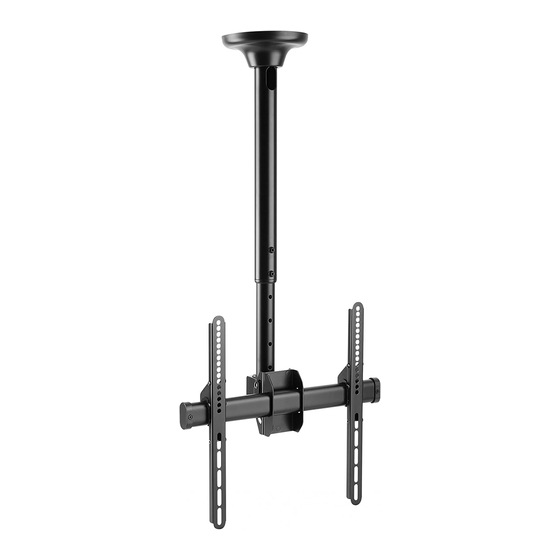

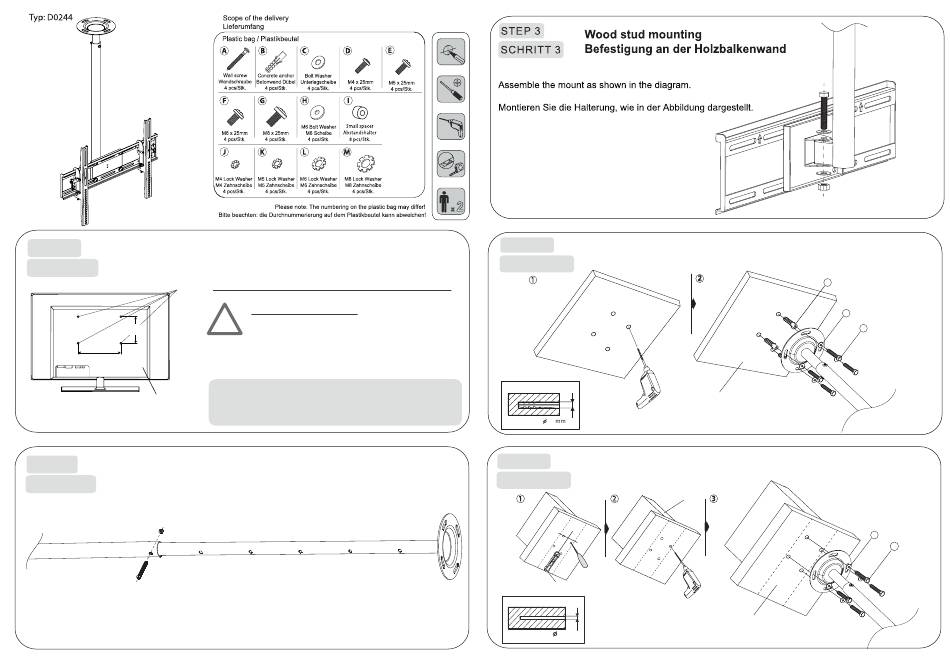

ricoo D0244 Manual

Please measure distance between mounting holes.
STEP 1
Bitte den Lochabstand vor der Montage nachmessen.
SCHRITT 1
Mounting holes
Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
This ceiling mount supports the following distance between holes / VESA:
Diese Deckenhalterung unterstützt folgende VESA / Lochabstände:
TV / monitor back
TV / Monitor Rückseite
STEP 2 Height adjustment
Höheneinstellung
SCHRITT 2
Adjust the drop-pole to the desired height.
Gewünschte Höhe der Halterung einstellen.
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
Horizontal / Waagerecht: min. 50mm - max. 400mm
min. 30mm - max. 400mm
Vertical / Senkrecht :
Solid concrete mounting
STEP 4 A
Befestigung an der Massivbetonwand
SCHRITT 4 A
1
Drilling
Bohrung
11
Wood stud mounting
STEP 4 B
Befestigung an der Holzbalkenwand
SCHRITT 4 B
Wood stud
Holzbalken
1 2
Drilling
Stud finder
Bohrung
Balkenfinder
3 mm
B
C
A
Concrete ceiling
Betondecke
Wood stud
Holzbalken
C
A
