安装带有接水盘组件的水龙头
请按照以下程序安装带有接水盘组件的水龙头。
1. 使用孔锯在台面板上为水龙头组件和接水盘组件切出相应
的开口。 请参阅"规格"部分中的"台面板开孔尺寸"。
2. 在接水盘组件的底缘涂上食品安全级硅密封胶。
3. 将接水盘组件放在开孔中。 请确保将接水盘螺栓与接水盘
开孔对准，并将水龙头孔与水龙头组件开孔对准。
4. 线将螺栓垫圈放在接水盘螺栓上，再放上螺栓螺帽，然后
朝开孔底部方向拧紧。
5. 从水龙头组件底部的螺纹管上拆下安装螺帽。 将装饰边环
和 O型圈留在水龙头组件上。
6. 将带有数据线、两根水管以及排气管的水龙头组件穿过接
水盘组件中的水龙头孔，然后再穿过上述台面板开孔。 请
确保 O型圈位于水龙头组件边环的下方并位于接水盘组件
的上方。
7. 将数据线、两根水管以及排气管穿过安装螺帽，并将安装
螺帽拧到台面板下方的螺纹管上。 请不要完全拧紧。
8. 确保水龙头组件位于接水盘组件上方，然后牢牢拧紧安装
螺帽。
注意：在完成最后安装后，请不要转动或扭动水龙头组件。
9. 将接水盘组件底部的 G 3/4" BSPP 排水接头连至现场排水
系统，或使用随附的排水管元件。

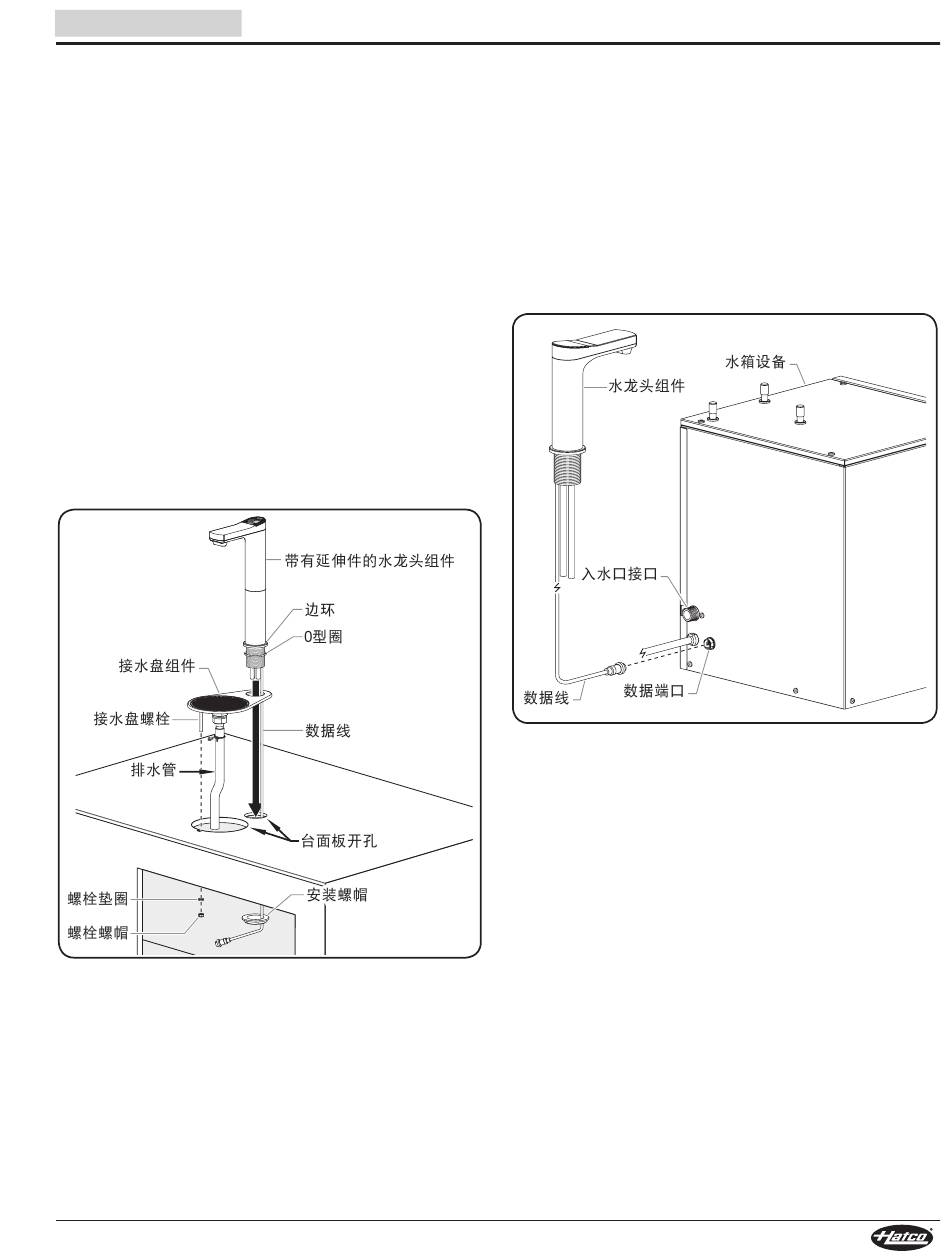

安装带有接水盘组件的水龙头
注意： 带有接水盘组件的水龙头，显示带有延伸件。
表号：FM5M_CN-1217
安装和连接水箱设备
请按照以下程序在位于水龙头组件下方的柜子中安装水箱设
备，并连接水龙头组件。
注意：请先完成背后连接，再将水箱设备放入柜子。 水箱设备
安装好之后，其后方的工作空间可能非常有限。
注意：请先彻底冲洗冷水供应管路，再将其连到水箱设备上的
入水口接口。 这样能避免沉淀物进入水箱设备。
1. 将冷水供应管路连到水箱设备背后的 G 1/2ʺ BSPP 入水口
接口。 有关供水管路的规格，请参阅本部分先前提及的"
安装准备"。
2. 将水龙头组件的数据线连至水箱设备背后的数据端口。 牢
牢拧紧。
3. 将水箱设备抬入柜子。
• 放置水箱设备时，请留意已连接冷水供应管路以及数据
线。
• 请确保在设备两侧至少留出 51 mm (2ʺ) 的最小空隙，并
在设备背后至少留出 64 mm (2-1/2ʺ) 的最小空隙。
• 请确保设备各侧排气口的前方没有阻碍物。
23
水箱设备后视图
安装
