Charakteristika
Regulovatelný stabilizovaný zdroj ZSR-30
- napájení nejrůznějších přístrojů a spotřebičů bezpečným napětím s plným galva-
nickým oddělením od sítě
- napájecí napětí: AC 230 V
- výstupní napětí DC 5-24 V stab. DC 24 V nestab. AC 24 V,
- překročení mezní hodnoty proudu je indikováno blikáním LED
- při úplném zkratu je výstup odpojen, výstupní proud je omezen - elektronickou
pojistkou
- 3-MODUL, upevnění na DIN lištu
Napájecí zdroj ZNP-10
- AC i DC výstupní napětí 24V, nestabilizované
- jištění proti zkratu a přetížení tavnou pojistkou
- napájecí napětí: AC 230 V
- v provedení 3-MODUL, upevnění na DIN lištu

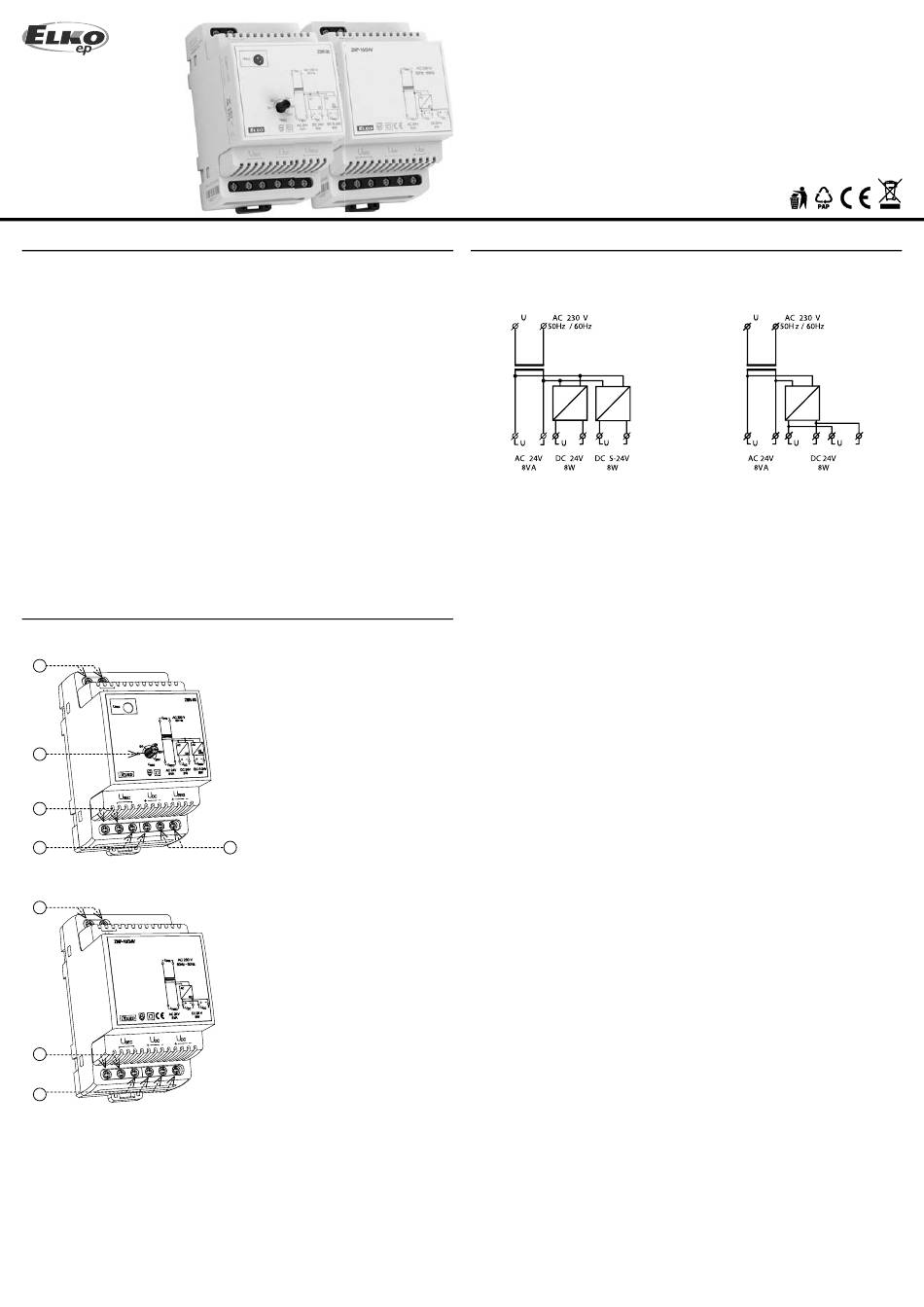

Popis přístroje
ZSR-30
1
2
3
4
ZNP-10
1
3
4
1. Svorky napájecího napětí
2. Nastavení výstupního napětí UDC
3. Výstup střídavého napětí
4. Výstup stejnosměr. nereg. nestabilizo-
vaného napětí
5. Výstup stejnosměr. reg. stabilizované-
ho napětí
5
ZSR-30
ZNP-10
Napájecí zdroje
Zapojení
ZSR-30
PRI
AC AC
DC
DC REG
- -
+ +
SEC DC REG
UPOZORNĚNÍ!
Součet zátěží na všech výstupních svorkách nesmí přesáhnout tyto hodnoty:
při napájení 230V... 253V - 8W
od 230V... 207V se výstupní výkon úměrně snižuje na 5W
1 / 2
ZNP-10
PRI
AC
DC
- -
+ + +
SEC DC DC
CZ
