Eurolube Equipment 25735 Service Manual

E80-sERiEs 60:1 GREAsE PUMP / FETTPUMP
PART NO 25735, 25736 & 25737 / ART.NR. 25735, 25736 & 25737
TECHNiCAL DATA / TEKNisKA DATA
PART NO / ART.NR
Pump ratio / tryckförhållande
Maximum air pressure / max lufttryck
Minimum air pressure / min lufttryck
Delivery per minute / kapacitet per minut
Air inlet / luftanslutning
Fluid outlet / utloppsanslutning
Fritt flöde med NLGI 2 vid 0,7 MPa, 20°C
1
Flöde med fettventil 26716, 10 m 1/4" fettslang, NLGI 2 vid 0,7 MPa, 20°C
2
ACCEssORiEs / TiLLBEHÖR
Grease strainer 112 53 72
To be fitted on grease pump inlet body
to prevent dirt entering the pump from a
contaminated drum. Will restrict grease flow
rate.

General

General
Thank you for choosing a high quality Eurolube pump. Thank you for choosing a high quality Eurolube pump.

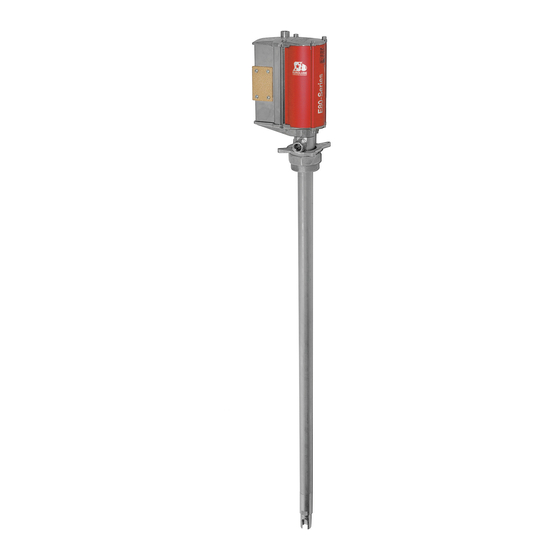

The 60:1 high capacity grease pump features a unique air The 60:1 high capacity grease pump features a unique air
motor for quiet and quick serviceability. Recommended motor for quiet and quick serviceability. Recommended
for large installations with long lengths of piping supplying for large installations with long lengths of piping supplying
several outlets simultaneously. Please refer to the sales several outlets simultaneously. Please refer to the sales
catalogue for details on accessories. Or visit our website, catalogue for details on accessories. Or visit our website,
www.eurolube.com. www.eurolube.com.
A pump's ability to deliver fluid is based on the pressure A pump's ability to deliver fluid is based on the pressure
(bar/psi) and quantity of air supplied to the air- motor and (bar/psi) and quantity of air supplied to the air- motor and
the amount of material discharge (back) pressure to be the amount of material discharge (back) pressure to be
overcome within the system. overcome within the system.
WARNING! WARNING! Do NOT use solvents or other explosive fluids. Do NOT use solvents or other explosive fluids.
Never point a control valve at any portion of your body or Never point a control valve at any portion of your body or
another person. Accidential discharge of pressure and/ another person. Accidential discharge of pressure and/
or material can result in injury. Read these instruction or material can result in injury. Read these instruction
carefully before installation, operation or service. carefully before installation, operation or service.
DO NOT EXCEED MAXIUMUM PRESSURE DO NOT EXCEED MAXIUMUM PRESSURE
25735, 25736 & 25737
60:1
10 bar (150 psi)
4 bar (29 psi)
1100 g/min / 600 g/min
1 2
1/4" BSP (F/Inv.)
3/8" BSP (F/Inv.)
Fettfilter 112 53 72
Skall användas när det finns risk att smuts kan
komma in i pumpen via fettfatet. Monteras på
fettpumpens intagskropp. Reducerar pumpens
kapacitet.
www.eurolube.com
Allmänt Allmänt
Tack för att ni valde en kvalitetspump från Eurolube. Vår Tack för att ni valde en kvalitetspump från Eurolube. Vår
högkapacitets 60:1 fettpump kännetecknas av låg ljudnivå högkapacitets 60:1 fettpump kännetecknas av låg ljudnivå
och hög driftsäkerhet. Enkel att serva och med låg under- och hög driftsäkerhet. Enkel att serva och med låg under-
hållskostnad. Utmärkt till applikationer där man behöver fett hållskostnad. Utmärkt till applikationer där man behöver fett
i långa rörledningar och med flera samtidiga tappningar. För i långa rörledningar och med flera samtidiga tappningar. För
detaljerad information hänvisar vi till vår kompletta produkt- detaljerad information hänvisar vi till vår kompletta produkt-
katalog eller vår hemsida www.eurolube.com. katalog eller vår hemsida www.eurolube.com.
Pumpens förmåga att leverera vätska baseras på lufttryck Pumpens förmåga att leverera vätska baseras på lufttryck
(bar) och luftflöde (l/min) till luftmotor, samt mottryck som (bar) och luftflöde (l/min) till luftmotor, samt mottryck som
uppstår mellan pump och utloppsventil. uppstår mellan pump och utloppsventil.
VARNING! VARNING! Pumparna får EJ användas för pumpning av Pumparna får EJ användas för pumpning av
bensin eller andra kemikalier. Rikta aldrig utloppsmun- bensin eller andra kemikalier. Rikta aldrig utloppsmun-
stycke mot någon kroppsdel eller någon annan person. stycke mot någon kroppsdel eller någon annan person.
Vätska kan lätt tränga in igenom hud och förorsaka skador. Vätska kan lätt tränga in igenom hud och förorsaka skador.
Läs dessa intruktioner innan pumpen installeras, används Läs dessa intruktioner innan pumpen installeras, används
eller vid service. eller vid service.
ÖVERSKRID EJ MAX ARBETSTRYCK ÖVERSKRID EJ MAX ARBETSTRYCK
MEAsUREMENTs / MÅTT
MEAsUREMENTs 25735
/ MÅTT
A (mm) 1180
B (mm) 250
C (mm) 30
D (mm) 930
Weight / vikt (kg) 6,5
C
25736 25737
1000 700
250 250
30 30
750 450
5,8 4,7
205122 EUROLUBE EQUIPMENT
