Berbel BMK-F 125 Installation Instructions Manual

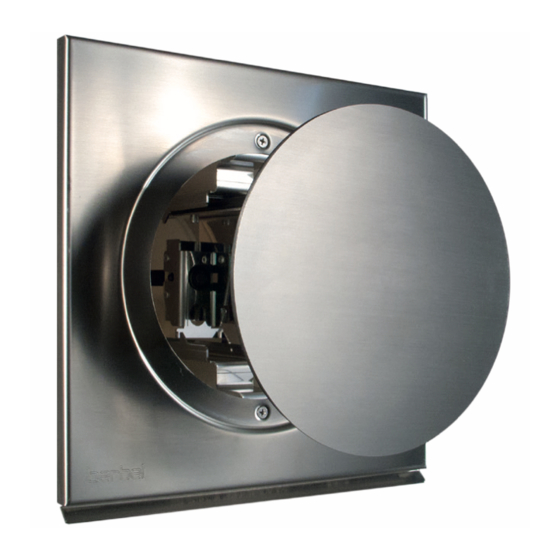

Wall box for exhaust air systems
Hide thumbs Also See for BMK-F 125:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

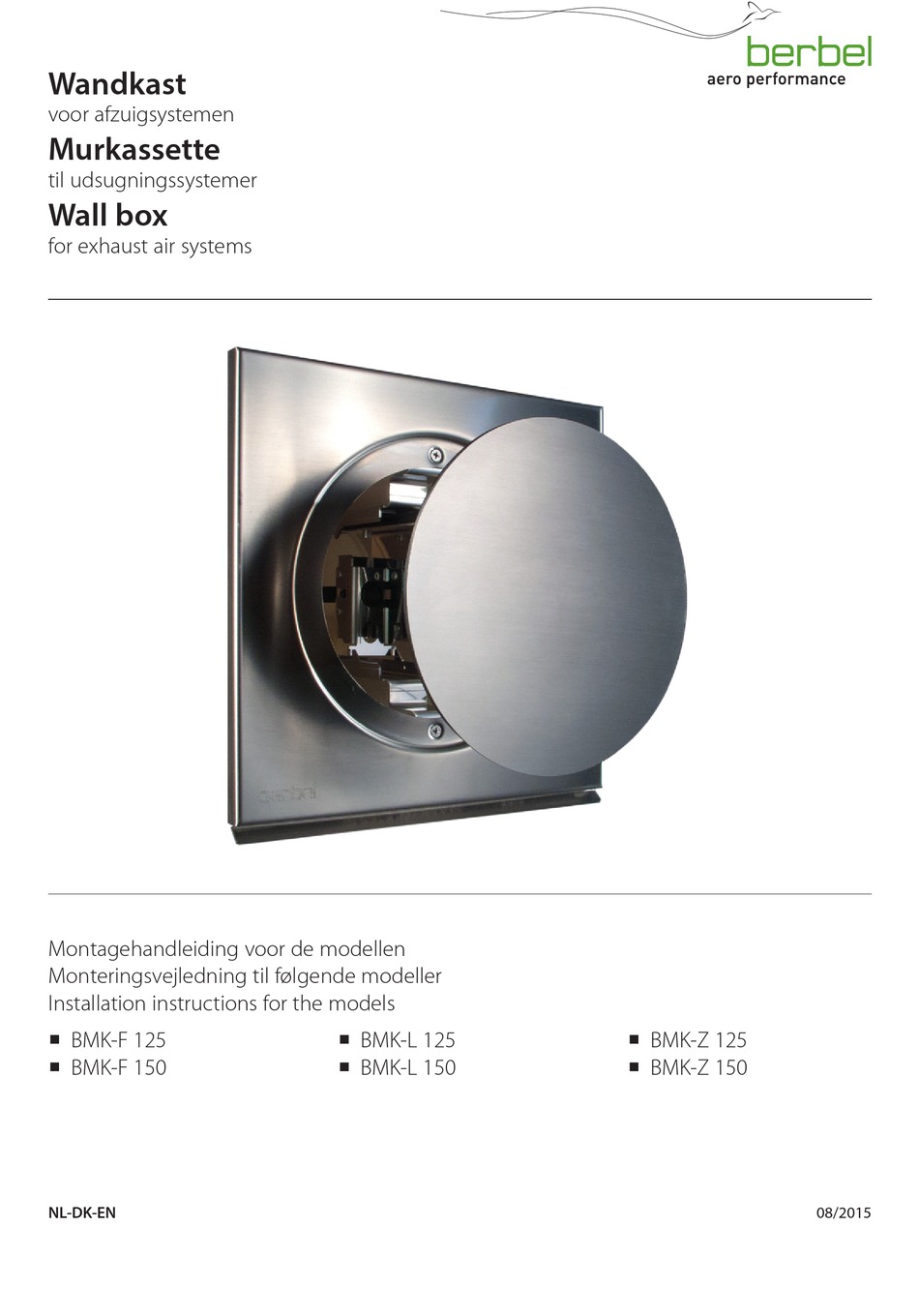

Wandkast
voor afzuigsystemen
Murkassette
til udsugningssystemer
Wall box
for exhaust air systems
Montagehandleiding voor de modellen
Monteringsvejledning til følgende modeller
Installation instructions for the models
ƒ BMK-F 125
ƒ BMK-F 150
NL-DK-EN
ƒ BMK-L 125
ƒ BMK-L 150
ƒ BMK-Z 125
ƒ BMK-Z 150
08/2015

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BMK-F 125 and is the answer not in the manual?

Questions and answers

Related Manuals for Berbel BMK-F 125

Summary of Contents for Berbel BMK-F 125

  • Page 1 Wall box for exhaust air systems Montagehandleiding voor de modellen Monteringsvejledning til følgende modeller Installation instructions for the models ƒ BMK-F 125 ƒ BMK-L 125 ƒ BMK-Z 125 ƒ BMK-F 150 ƒ BMK-L 150 ƒ BMK-Z 150 NL-DK-EN...
  • Page 2 Documentinformatie Verklaring van de symbolen, tekst ☞ Oproep tot actie Montagehandleiding voor: y Wandkast BMK-F 125 y Opsomming y Wandkast BMK-F 150 y Wandkast BMK-L 125 D Verwijzing naar andere plaatsen in dit document y Wandkast BMK-L 150 y Wandkast BMK-Z 125...

  • Page 3: Table Of Contents

    Inhoudsopgave Veiligheidsinformatie ......4 Doelmatig gebruik ..... . 4 Geautoriseerde doelgroepen .

  • Page 4: Veiligheidsinformatie

    Veiligheidsinformatie Veiligheidsinformatie Reparaties door gebruiker. Eisen aan de gebruikers: y Kennis van deze handleiding. Voor de volgende gebruikers gelden bijzondere eisen: Doelmatig gebruik y Kinderen vanaf 8 jaar. y Personen met een verminderd fysiek, sensorisch of BMK-F, BMK-L mentaal vermogen. Het apparaat dient voor het naar buiten afzuigen van y Personen met gebrek aan ervaring en kennis.

  • Page 5: Productinformatie

    Productinformatie Productinformatie Productoverzicht Het apparaat breidt de functies van de afzuigkap uit. De wandkast gaat open bij gebruik van de afzuigkap. Na uitschakeling van de afzuigkap gaat de wandkast na een korte vertragingstijd dicht. Bij gesloten wandkast is het afvoerkanaal geluids- en warmtegeïsoleerd afgedicht.

  • Page 6: Leveringsomvang

    Productinformatie Leveringsomvang Technische gegevens BMK-… 125 BMK-… 150 Aansluitspanning 230 V / 50 Hz 230 V / 50 Hz Totaal vermogen Spanning aandrijfmotor 12 V 12 V Breedte 230 mm 265 mm Diepte 335 mm 335 mm Hoogte 239 mm 264 mm Gewicht netto 2,0 kg 2,25 kg...

  • Page 7: Montage

    Montage Montage Eisen aan de montageplaats D WAARSCHUWING! Veiligheidsinstructies voor de montage Levensgevaar door ondeskundige montage. Het niet opvolgen van de omgevingscondities kan tot D WAARSCHUWING! gevaarlijke situaties leiden, b.v. in de omgang met stroom of gas. Gevaar door veronachtzaming van de montage- ☞...

  • Page 8: Eisen Aan De Muurdoorvoeropening

    Montage Eisen aan de muurdoorvoeropening Eisen aan de afzuigleiding D WAARSCHUWING! D WAARSCHUWING! Levensgevaar door ondeskundige montage. Brand- en verstikkingsgevaar door ondeskundige montage. Een opening in de muur beïnvloedt de statische eigenschappen van het gebouw, er bestaat instortingsgevaar. Bij gebruik van de afzuigleiding met andere toestellen of bij De uitvoering is alleen door een vakbedrijf toegestaan.

  • Page 9: Montagestappen

    Montage Montagestappen Kort overzicht: 1. Montage voorbereiden 2. Apparaat uitpakken 3. Beschermrooster aanbrengen (alleen bij variant BMK-Z) 4. Apparaat buiten monteren 1-2° 5. Apparaat binnen aansluiten – variant BMK-F of BMK-Z 6. Apparaat binnen aansluiten – variant BMK-L 7. Controle en inbedrijfstelling uitvoeren 3.5.1 Montage voorbereiden ☞...

  • Page 10: Apparaat Uitpakken

    Montage 3.5.2 Apparaat uitpakken 3.5.3 Beschermrooster aanbrengen (alleen bij variant BMK-Z) D ATTENTIE! D ATTENTIE! Gevaar voor beschadigingen door ondeskundig gebruik. Gevaar op materiële schade door ondeskundige Het apparaat en zijn oppervlak kunnen bij het uitpakken of montage. bij het transport beschadigd raken. ☞...

  • Page 11: Apparaat Buiten Monteren

    Montage 3.5.4 Apparaat buiten monteren ☞ Let op de uitsparing voor de transportrail. ☞ Schuif de delen van het beschermrooster van de zijkant ☞ Let op de uitlijning van de wandbevestiging: op de aandrijfeenheid, tot de bevestigingsgaten over y Hoekig bevestigingsvlak = boven elkaar liggen.
  • Page 12 Montage ☞ Schroef de wandbevestiging vast. ☞ Dicht de spleet tussen wandbevestiging en afzuigleiding af (b.v. met siliconenmassa). ☞ Lijn de afdekplaat uit met de gootrand naar beneden. ☞ Plaats de afdekplaat op de wandbevestiging. ☞ Schroef de afdekplaat vast. D ATTENTIE! Gevaar op materiële schade door ondeskundige montage.

  • Page 13: Apparaat Binnen Aansluiten

    Montage 3.5.5 Apparaat binnen aansluiten – variant BMK-F of BMK-Z Voor het aanleggen van de besturingsleiding naar de afzuigkap zijn er twee mogelijkheden: y In de afzuigleiding tot aan de afzuigkap, dan door een opening de afzuigleiding uit. y Direct bij de wand door een opening de afzuigleiding uit en dan parallel tot aan de afzuigkap.

  • Page 14: Apparaat Binnen Aansluiten - Variant Bmk-L

    Montage 3.5.6 Apparaat binnen aansluiten – variant BMK-L De sensorslang moet worden teruggeleid de keuken in. Om een probleemloze werking van de sensorslang te waarborgen: y Het open uiteinde moet direct in de luchtruimte van de keuken uitkomen. y De sensorslang mag niet geknikt worden. y Het meetbuisje mag niet afgesloten of verstopt zijn.

  • Page 15: Reiniging

    Reiniging Reiniging D ATTENTIE! Gevaar voor beschadigingen door ondeskundige reiniging. Voorwerpen met scherpe randen, schuurmiddelen of agressieve reinigingsmiddelen kunnen het apparaat beschadigen. ☞ Gebruik milde huishoudreinigingsmiddelen. ☞ Gebruik een zachte, vochtige doek.  De aanwijzingen en gegevens op de reinigingsmiddelen moeten in acht genomen worden.

  • Page 16: Reparaties

    Reparaties Reparaties Verhelpen van storingen Mogelijke storingen worden hieronder als volgt beschreven: Beschrijving van de storing. Veiligheidsinstructies voor het uitvoeren van y Mogelijke oorzaak. reparaties ☞ Oplossing. Het apparaat werkt niet. D WAARSCHUWING! y Geen stroomtoevoer. De stekker zit niet goed in het Gevaar door veronachtzaming van de stopcontact.

  • Page 17: Demontage

    Demontage Demontage D ATTENTIE! Gevaar op materiële schade door ondeskundige demontage. Het apparaat kan door verkeerde behandeling bij de demontage beschadigd raken. ☞ Ga bij het losmaken en verwijderen van onderdelen behoedzaam te werk. ☞ Zorg ervoor dat kabels en slangen niet worden losgescheurd.

  • Page 18: Verwerking Van Afvalstoffen

    Verwerking van afvalstoffen Verwerking van afvalstoffen Apparaat afvoeren D ATTENTIE! Verpakking afvoeren Gevaar voor milieuschade door niet-vakkundig afvoeren van het apparaat. Het apparaat valt onder Europese Richtlijn 2012/19/EU en D ATTENTIE! mag niet worden afgevoerd met het huishoudelijk afval. Gevaar voor milieuschade door niet-vakkundig afvoeren ☞...

  • Page 19: Bijlage

    Bijlage Contact Wanneer u suggesties of vragen heeft, kiest u uit de volgende mogelijkheden: Accessoires Post: berbel Ablufttechnik GmbH  Bij gebruik van accessoires moet de bijbehorende Sandkampstraße 100 documentatie in acht genomen worden. D-48432 Rheine Telefoon: +49 (0) 5971 / 80 80 9 - 0 Artikel Ma tot do 8:00 –...
  • Page 20 Dokumentinformationer Symbolforklaring tekst ☞ Opfordring til at handle Monteringsvejledning til: y Murkassette BMK-F 125 y Optælling y Murkassette BMK-F 150 y Murkassette BMK-L 125 D Refererer til andre steder i dette dokument y Murkassette BMK-L 150 y Murkassette BMK-Z 125...
  • Page 21 Indholdsfortegnelse Sikkerhedsinformationer ..... 22 Tilsigtet brug ......22 Autoriserede målgrupper .

  • Page 22: Sikkerhedsinformationer

    Sikkerhedsinformationer Sikkerhedsinformationer Pasning må kun gennemføres af brugere. Krav, der stilles til brugerne: y Kendskab til nærværende vejledning. Tilsigtet brug For følgende brugere gælder særlige krav: y Børn, der er fyldt 8 år og ældre. BMK-F, BMK-L y Personer med begrænsede fysiske eller sensoriske Apparatet bruges til at transportere mados udenfor.

  • Page 23: Produktinformationer

    Produktinformationer Produktinformationer Produktoversigt Apparatet udvider emfangets funktionsomfang. Murkassetten åbnes ved brug af emfanget. Når emfanget slukkes, lukkes murkassetten efter en kort forsinkelsestid. Når murkassetten er lukket, er udsugningskanalen lukket lydtæt og varmeisoleret.  Vejledningen til emfanget skal overholdes. Produktvarianter y BMK-F (“fjernstyret“) Apparatet modtager sine signaler fra emfanget fra samme producent.

  • Page 24: Leveringen Omfatter

    Produktinformationer Leveringen omfatter Tekniske data BMK-… 125 BMK-… 150 Tilslutningsspænding 230 V / 50 Hz 230 V / 50 Hz Samlet effekt Spænding drivmotor 12 V 12 V Bredde 230 mm 265 mm Dybde 335 mm 335 mm Højde 239 mm 264 mm Vægt netto 2,0 kg 2,25 kg...

  • Page 25: Montering

    Montering Montering Krav, der stilles til monteringsstedet D ADVARSEL! Sikkerhedsoplysninger om monteringen Livsfare som følge af forkert montering. En manglende overholdelse af de omkringliggende D ADVARSEL! betingelser kan føre til alvorlige situationer f.eks. i forbindelse med håndtering af strøm eller gas. Fare som følge af manglende overholdelse af ☞...

  • Page 26: Krav, Der Stilles Til Murgennemføringen

    Montering Krav, der stilles til murgennemføringen Krav, der stilles til udsugningskanalen D ADVARSEL! D ADVARSEL! Livsfare som følge af forkert montering. Fare for brand og kvælning som følge af forkert montering. Et væggennembrud påvirker bygningens statik, fare for nedstyrtning. Dette arbejde må kun gennemføres af en Bruges udsugningskanalen sammen med andre apparater specialfirma.

  • Page 27: Monteringstrin

    Montering Monteringstrin Kort overblik: 1. Montering forberedes 2. Apparat pakkes ud 3. Beskyttelsesgitter anbringes (kun model BMK-Z) 4. Apparat monteres udefra 1-2° 5. Apparat tilsluttes indefra – model BMK-F eller BMK-Z 6. Apparat tilsluttes indefra – model BMK-L 7. Kontrol og ibrugtagning gennemføres 3.5.1 Montering forberedes ☞...

  • Page 28: Apparat Pakkes Ud

    Montering 3.5.2 Apparat pakkes ud 3.5.3 Beskyttelsesgitter anbringes (kun model BMK-Z) D OPMÆRKSOMHED! D OPMÆRKSOMHED! Fare for beskadigelser som følge af forkert håndtering. Fare for tingsskader som følge af forkert montering. Apparatet og dets overflade kan komme til skade, når det pakkes ud eller transporteres.

  • Page 29: Apparat Monteres Udefra

    Montering 3.5.4 Apparat monteres udefra ☞ Vær opmærksom på udsparingen til transportskinnen. ☞ Skub beskyttelsesgitterets dele sideværts på ☞ Vær opmærksom på vægholderens placering: drevenheden, til monteringshullerne ligger over y Kantet monteringslomme = øverst hinanden. y Rund monteringslomme = nederst ☞...
  • Page 30 Montering ☞ Skru vægholderen fast. ☞ Tætn spalten mellem vægholder og udsugningskanal (f.eks. med silikonemasse). ☞ Placer afdækningen med drypkanten nedad. ☞ Sæt afdækningen på vægholderen. ☞ Skru afdækningen fast. D OPMÆRKSOMHED! Fare for tingsskader som følge af forkert montering. Drevenheden kan blive beskadiget, hvis den monteres forkert i udsugningskanalen.

  • Page 31: Apparat Tilsluttes Indefra - Model

    Montering 3.5.5 Apparat tilsluttes indefra – model BMK-F eller BMK-Z Styringsledningen til emfanget kan trækkes på to måder: y I udsugningskanalen hen til emfanget og derefter ud gennem en udgang i udsugningskanalen. y Direkte på væggen gennem en udgang i udsugningskanalen og derefter parallelt med emfanget. ☞...

  • Page 32: Apparat Tilsluttes Indefra - Model Bmk-L

    Montering 3.5.6 Apparat tilsluttes indefra – model BMK-L Sensorslangen skal føres tilbage ind i køkkenet. For at sikre korrekt funktion af sensorslangen: y Skal den åbne ende føres direkte ind i køkkenet. y Må sensorslangen ikke knækkes. y Må målerøret ikke lukkes eller være tilstoppet. Hvis rummets indretning kræver det, skal sensorslangen forlænges (længde maks.

  • Page 33: Rengøring

    Rengøring Rengøring D OPMÆRKSOMHED! Fare for beskadigelser som følge af forkert rengøring. Skarpkantede genstande, skuremidler eller skrappe rengøringsmidler kan beskadige apparatet. ☞ Brug mild husholdningsrens. ☞ Brug en blød, fugtig klud.  Overhold henvisningerne og oplysningerne på rengøringsmidlerne. ☞ Rengør overfladerne med en blød, fugtig klud og lidt mildt husholdningsrens.

  • Page 34: Pasning

    Pasning Pasning Afhjælpning af fejl Mulige fejl beskrives på følgende måde: Beskrivelse af fejlen. Sikkerhedsoplysninger om pasningen y Mulig årsag. ☞ Afhjælpning. D ADVARSEL! Apparatet fungerer ikke. Fare som følge af manglende overholdelse af y Ingen strømtilførsel. Strømadapteren sidder ikke fast i pasningsinstruktionerne.

  • Page 35: Demontering

    Demontering Demontering D OPMÆRKSOMHED! Fare for tingsskader som følge af forkert demontering. Under demonteringen kan apparatet kan blive beskadiget ved forkert håndtering. ☞ Løsn og fjern delene forsigtigt. ☞ Sikr, at kabler og slanger ikke rives af. ☞ Drej ikke motorhuset. ☞...

  • Page 36: Bortskaffelse

    Bortskaffelse Bortskaffelse Apparat bortskaffes D OPMÆRKSOMHED! Emballage bortskaffes Fare for miljøskader, hvis apparatet bortskaffes forkert. Apparatet er omfattet af det europæiske direktiv nr. 2012/19/EU og må ikke bortskaffes med husholdningsaffaldet. D OPMÆRKSOMHED! ☞ Smid ikke apparatet ud sammen med det almindelige Fare for miljøskader, hvis emballagen bortskaffes forkert.

  • Page 37: Tillæg

    Tillæg Tillæg Kontakt Hvis du har ideer eller spørgsmål, vælges en af følgende muligheder: Tilbehør Post: berbel A/S  Bruges der tilbehør, skal de tilhørende dokumentationer Birkemose Allé 27, st læses og overholdes. DK-6000 Kolding Telefon: +45 7070 2767 Artikel Internet: www.berbel.dk...
  • Page 38 Document information Symbol clarification - text ☞ Handling requirement Installation instructions for: y Wall box BMK-F 125 y Listing y Wall box BMK-F 150 y Wall box BMK-L 125 D Reference to another point in this document y Wall box BMK-L 150...
  • Page 39 Table of contents Safety information ......40 Proper intended use .....40 Authorised target groups .

  • Page 40: Safety Information

    Safety information Safety information Maintenance by users. Requirements for the user: y Knowledge of this manual. There are separate requirements for the following users: Proper intended use y Children from 8 years and older. y Persons with restricted physical, sensory or mental BMK-F, BMK-L capabilities.

  • Page 41: Product Information

    Product information Product information Product overview The device provides additional functions for the cooker hood. The wall box opens when the cooker hood is operated. Once the cooker hood is switched off, the wall box closes after a short delay. When the wall box is closed, the exhaust air duct is sealed and is insulated against sound and heat.

  • Page 42: Scope Of Delivery

    Product information Scope of delivery Technical data BMK-… 125 BMK-… 150 Connection voltage 230 V / 50 Hz 230 V / 50 Hz Total power Drive motor voltage 12 V 12 V Width 230 mm 265 mm Depth 335 mm 335 mm Height 239 mm 264 mm...

  • Page 43: Installation

    Installation Installation Requirements for the installation location D WARNING! Safety information for installation Risk of death due to improper installation. Disregard of the ambient conditions can lead to hazardous D WARNING! situations, e.g. in the handling of electrical power or gas. ☞...

  • Page 44: Requirements For The Wall Duct

    Installation Requirements for the wall duct: Requirements for the exhaust air duct D WARNING! D WARNING! Risk of death due to improper installation. Fire hazard and asphyxiation hazard due to improper installation. A wall break-through influences the structural integrity of the building.

  • Page 45: Installation Procedure

    Installation Installation procedure Short overview: 1. Preparation for installation 2. Unpack the device 3. Install the protective grating (only for BMK-Z variant) 4. Install the device from outside 1-2° 5. Connect the device from inside – BMK-F or BMK-Z variant 6.

  • Page 46: Unpack The Device

    Installation 3.5.2 Unpack the device 3.5.3 Install the protective grating (only for BMK-Z variant) D ATTENTION! D ATTENTION! Danger of damage due to improper handling. Danger of property damage due to improper installation. The device and its surfaces can be damaged when being unpacked or transported.

  • Page 47: Install The Device From Outside

    Installation 3.5.4 Install the device from outside ☞ Ensure that the gap for the guide rails is correct. ☞ Slide the parts from the protective grating sideways onto ☞ Take note of how the wall fastening bracket is aligned: the drive unit until the fastening holes are on top of each y Square mounting recess = top other.
  • Page 48 Installation ☞ Screw the wall fastening bracket on. ☞ Seal the gap between the wall fastening bracket and the exhaust air duct (e.g. using silicone compound). ☞ Align the cover plate downwards with the edge. ☞ Fit the cover plate onto the wall fastening bracket. ☞...

  • Page 49: Connect The Device From Inside - Bmk-F

    Installation 3.5.5 Connect the device from inside – BMK-F or BMK-Z variant There are two options for laying the control cable to the cooker hood: y In the exhaust air duct to the cooker hood and then through an outlet from the exhaust air duct. y Directly on the wall through an outlet from the exhaust air duct and then parallel to the cooker hood.

  • Page 50: Variant

    Installation 3.5.6 Connect the device from inside – BMK-L variant The sensor tube must lead back to inside the kitchen. In order to guarantee that the sensor tube works without faults: y The open end must lead directly into the kitchen’s air space.

  • Page 51: Cleaning

    Cleaning Cleaning D ATTENTION! Danger of damage through improper cleaning. Sharp-edged objects, abrasive or abrasive cleaning agents can damage the device. ☞ Use mild household cleaner. ☞ Use a soft, damp cloth.  The instructions and information on the cleaning agent should be observed.

  • Page 52: Maintenance

    Maintenance Maintenance Fault rectification Possible faults are described below: Description of the fault. Safety information for maintenance y Possible cause. ☞ Remedy. D WARNING! The device does not work. Hazard through a disregard of the maintenance y No power supply. The wall power supply is not plugged instructions.

  • Page 53: Dismounting

    Dismounting Dismounting D ATTENTION! Danger of property damage due to improper dismounting. The device can become damaged due to incorrect handling when dismounting. ☞ Be careful when loosening and removing components. ☞ Ensure that cables and tubes are not broken. ☞...

  • Page 54: Disposal

    Disposal Disposal Dispose of the device D ATTENTION! Dispose of packaging Risk of environmental damage due to improper disposal of the device. The device is subject to the European Directive 2012/19/EU D ATTENTION! and should not be disposed of with household waste. Risk of environmental damage due to improper disposal ☞...

  • Page 55: Annex

    Annex Contact If you have any questions or suggestions, please select from the following options: Accessories Post: berbel Ablufttechnik GmbH  When using accessories, the associated documentation Sandkampstraße 100 must be observed. D-48432 Rheine Tel: +49 (0) 5971 80 80 9 - 0 Article Mon to Thu 08:00 –...
