DoorHan DHRE-2 Installation Manual

1. НазНачеНие

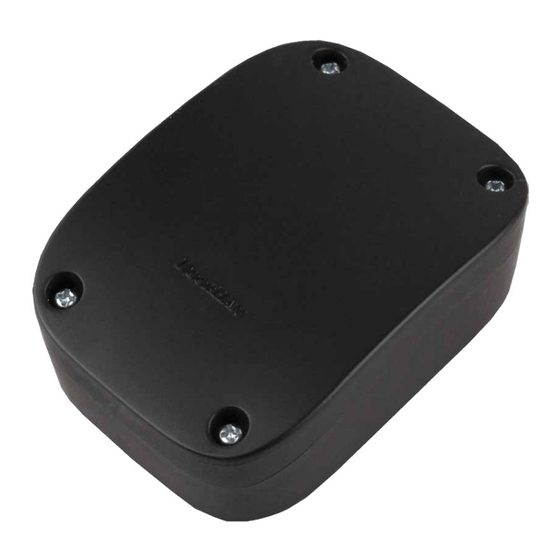

Внешний приемник DHRE-2 предназначен для приема радиосигнала
пульта дистанционного управления на частоте 433 МГц, декодирования
кодовой посылки и выработки сигнала управления (NO) для управления
электроприводами.
2. ТехНические харакТерисТики
рабочая частота
Напряжение питания
Ток потребления
максимальное число пультов
количество каналов
Температура эксплуатации

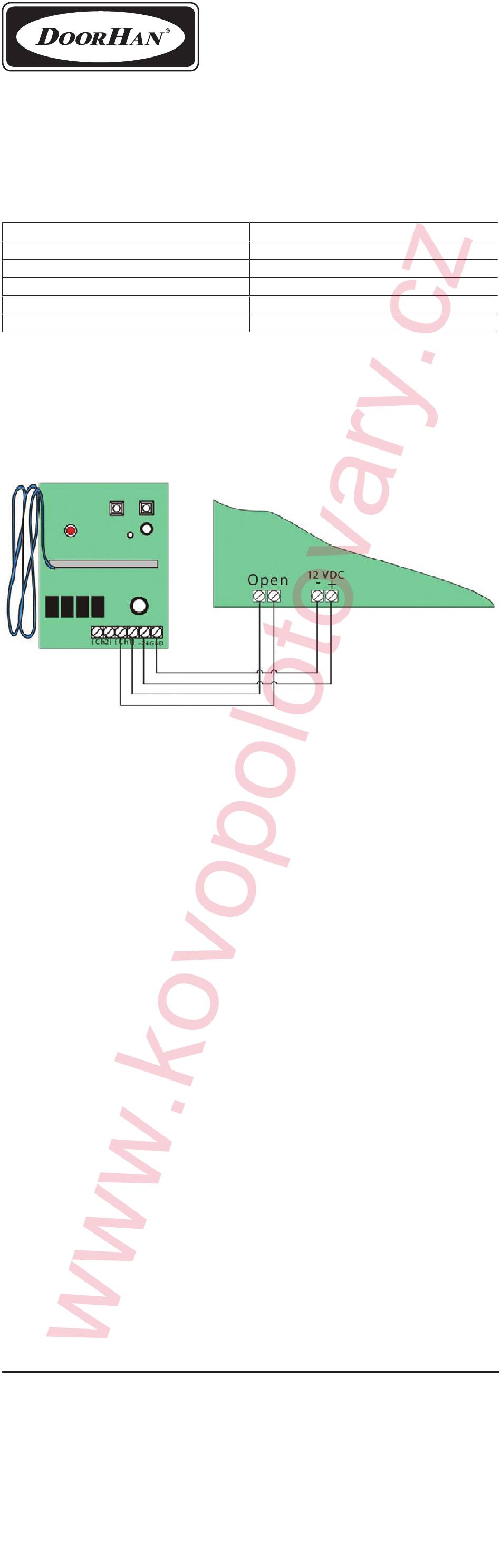

3. ПодключеНие
1. Подключите устройство к источнику питания 12/24B AC/DC,
используя клеммы +24V и GND.
2. Подключите контакты управления электроприводом к выходам
радиоприемника CH1 или CH2. (GND подключается к левому контакту
соответствующего выхода CH1 или CH2).
При подключении радиоприемника к электроприводу необходимо
подключить управляющие (СН1.СН2) и питающие (+24V и GND) контакты
к плате управления приводом.
4. ПрограммироваНие
1. Для записи одного пульта нажмите и удерживайте в течении 3
секунд кнопку «SW1» на плате радиоприем¬ника - для настройки
электропривода, подключенного к выходу CH1, или «SW2» - для
настройки электропривода, подключенного к выходу CH2, при этом
загорится индикатор LED1. После нажмите необходимую кнопку на
пульте ДУ на 2-3 секунды. Внимание! После проведения процедуры в
память приемника записывается одна кнопка.
2. Для записи остальных пультов выполните пункт 3 настоящей
инструкции.
3. Для одновременного удаления всех пультов нажмите и удерживайте
кнопку «SW1» или «SW2» до тех пор, пока индикатор LED1 не погаснет.
Компания "DoorHan" благодарит Вас за приобретение нашей про-
дукции. Мы надеемся, что Вы останетесь довольны качеством данного
изделия. По вопросам приобретения, дистрибьюции и технического
обслуживания обращайтесь в офисы региональных представителей или
центральный офис компании по адресу:
россия, 143002 московская обл., одинцовский район,
с. акулово, ул. Новая, д. 120
Тел: +7 (495) 933–2400, 981–1133
E-mail: Info@doorhan.r
www.doorhan.ru
иНсТрукция По моНТажу
и эксПлуаТации вНешНего
радиоПриемНика DHRE-2
433
12/24
60
115
2
-20..+50
