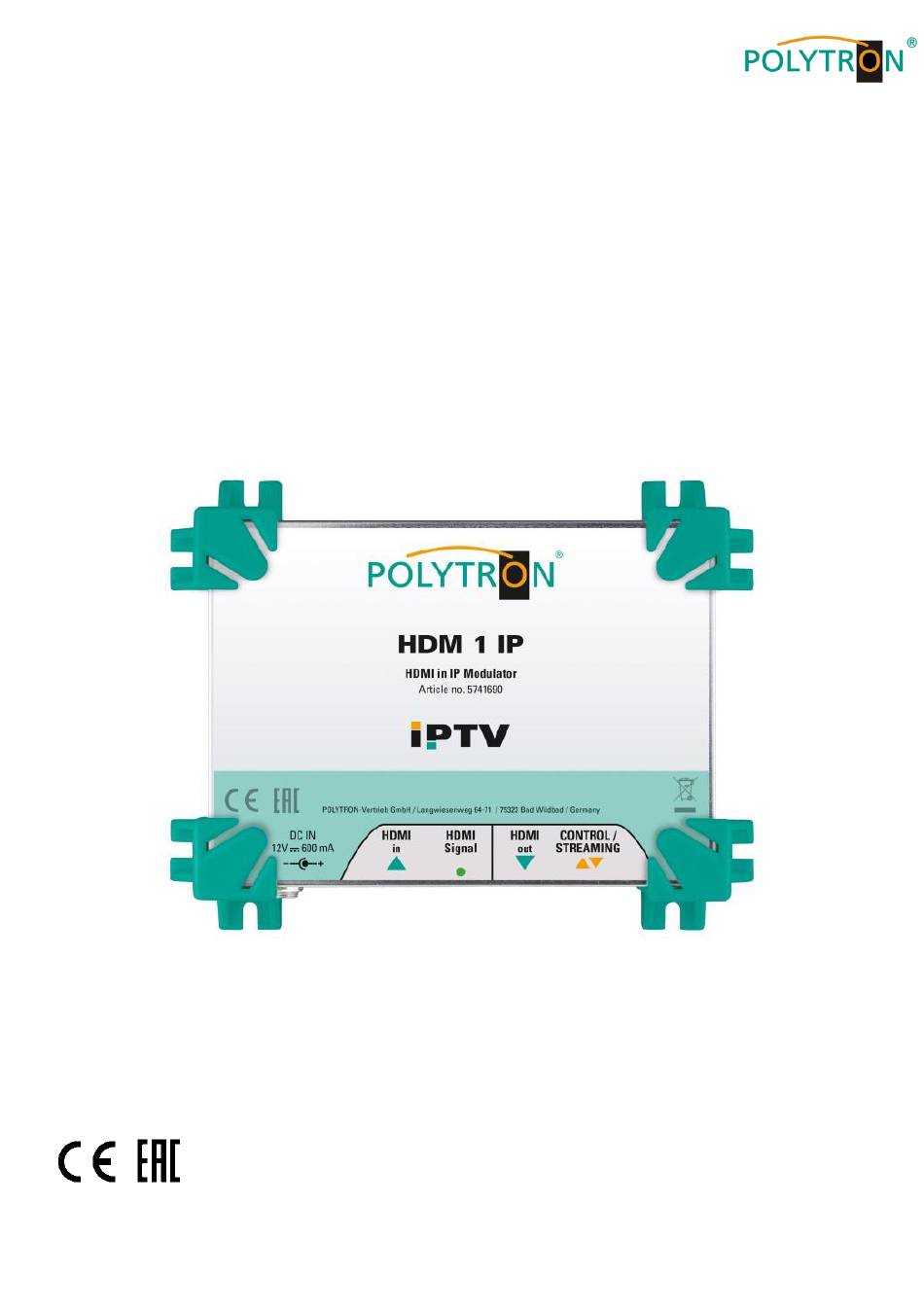

- Page 1 HDM 1 IP IP Streamer HDMI in IP (UDP, RTMP, HLS) / HDMI into IP (UDP, RTMP, HLS) Bedienungsanleitung User manual 0902321 V2...
-
Page 2: Table Of Contents
Inhaltsverzeichnis 1. Montage- und Sicherheitshinweise 2. Beschreibung 3. Lieferumfang 4. Funktionselemente 5. Montage 6. Programmierung über das Ethernet-Interface Netzwerkverbindung zum Computer Startseite des Gerätes _______________________________________________________ 8 Menüpunkt „Device“ ________________________________________________________ 8 6.3.1 Menüpunkt „Network configuration“ ___________________________________________ 8 6.3.2 Menüpunkt „Login configuration“ _____________________________________________ 9 6.3.3 Menüpunkt „Update“... -
Page 3: Montage- Und Sicherheitshinweise
Informationen zur Installation, Umgebungsbedingungen sowie Wartung und Service am Gerät! Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch auf. Alle Bedienungsanleitungen finden sie auf unserer Website unter: https://polytron.de/index.php/de/service/bedienungsanleitungen Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur an den zulässigen Betriebsorten, unter den zulässigen Umgebungs-bedingungen sowie zu den in der Bedienungsanleitung beschriebenen Zweck. - Page 4 Landkreises/Landes/Staates als Elektronikschrott einer geordneten Entsorgung zuzuführen. WEEE-Reg.-Nr. DE 51035844 § Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der Polytron-Vertrieb GmbH. Diese finden Sie auf unserer Website unter: https://polytron.de/index.php/de/unternehmen/agbs ALLGEMEINE HINWEISE ZUR BEDIENUNGSANLEITUNG ➢ Alle Parameterangaben sind lediglich beispielhaft. ➢ Technisch realisierbare Parameter sind frei wählbar.
-
Page 5: Beschreibung

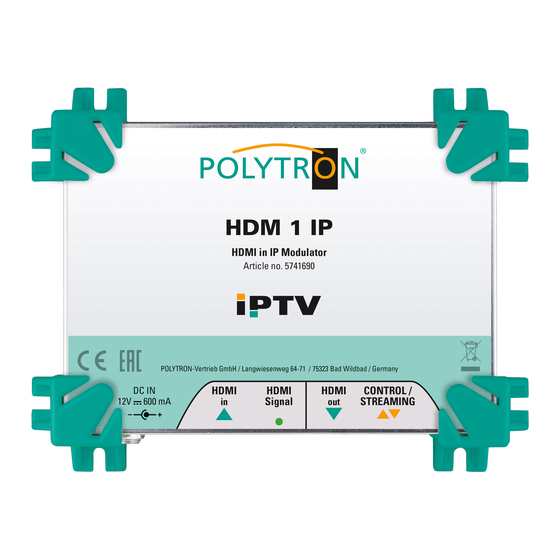

2. Beschreibung Der HDMI Modulator HDM 1 IP ermöglicht den Empfang von einem HDMI-Signal und dessen Umsetzung in IP- Streams verschiedener Protokolle. Dies ermöglicht dem Endnutzer unter anderem den Echtzeit-Video-Content auf verschiedenen Endgeräten (Smartphone, Tablet, Laptop oder TV-Gerät) darzustellen. Es ist nicht notwendig eine zusätzliche Software oder eine App zu installieren, da der Content über den Webbrowser aufgerufen werden kann. -
Page 6: Funktionselemente
4. Funktionselemente Netzteil-Anschluss Reset-Taster (Werkseinstellung) HDMI-Eingang Status-LED HDMI-Signal HDMI-Durchschleif-Ausgang IPTV und NMS-Schnittstelle - RJ45-Buchse 5. Montage Lesen sie zuerst die Montage- und Sicherheitshinweise in Abschnitt 1. Die Installation des Empfangssystems gemäß der Norm IEC 60728-11 gewährleistet die Sicherheit des Personals und verhindert, dass Geräte durch Blitzschlag oder andere Überspannungsquellen beschädigt werden. -
Page 7: Programmierung Über Das Ethernet-Interface
(Subnetzmaske: 255.255.255.0, IP-Adresse: 192.168.001.xxx). xxx darf dabei nicht exakt mit der IP-Adresse des HDM 1 IP übereinstimmen. Nicht erlaubt sind die Ziffern 0, 255 oder bereits verwendete IP-Adressen. Falls ein Proxyserver verwendet wird, ist dieser in den Netzverbindungen zu deaktivieren. Diese Einstellungen werden am PC unter „Netzwerkverbindungen →... -
Page 8: Startseite Des Gerätes
6.3 Menüpunkt „Device“ Im Menüpunkt „Device“ können die gerätespezifischen Untermenüs aufgerufen werden. 6.3.1 Menüpunkt „Network configuration“ Im Menüpunkt „Network configuration“ kann die Konfiguration der Netzwerkschnittstelle des HDM 1 IP an die Applikation angepasst werden. Zur Übernahme der Einstellungen den Button „Apply“ betätigen. -
Page 9: Menüpunkt „Login Configuration
6.3.2 Menüpunkt „Login configuration“ Im Menüpunkt „Login configuration“ kann der Passwortschutz aktiviert und deaktiviert werden. Ebenso werden hier der Nutzername und das Passwort festgelegt. Zur Übernahme der Einstellungen den Button „Apply“ betätigen. 6.3.3 Menüpunkt „Update“ Durch Anwahl des Punktes „Update“ im Menü „Device“ ist das Software-Update der Baugruppe möglich. Nachdem die Firmware-Datei auf dem PC gespeichert wurde, den Button „Durchsuchen“... -
Page 10: Menüpunkt „Factory Reset
6.3.4 Menüpunkt „Factory reset“ Durch Anwahl des Punktes „Factory reset“ im Menüpunkt „Device“ kann das Gerät mit den Werkseinstellungen neu gestartet werden. Auf dem Bildschirm wird eine Bestätigungsmeldung angezeigt, um das Rücksetzen auf die Werkseinstellungen zu bestätigen. Nach Betätigen des Buttons „OK“ wird das Rücksetzen ausgeführt. Das Rücksetzen auf Werkseinstellungen kann auch durch Betätigen des Reset-Tasters (2) für 5 Sekunden erfolgen. -
Page 11: Menüpunkt „Inputs
6.4 Menüpunkt „Inputs“ Im Menüpunkt „Inputs“ im Untermenü „HDMI“ werden die Eingangsdaten des HDMI-Einganges angezeigt und die Encoderdaten des HDMI-Signals festgelegt. Im Monitoringfenster „Status“ wird das Videoformat des HDMI-Quellsignals angezeigt sowie angegeben, ob der Eingang auf dieses Signal locken konnte. In der Tabelle „Encoder settings“... -
Page 12: Menüpunkt „Outputs
6.5 Menüpunkt „Outputs“ Im Menüpunkt „Outputs“ im Untermenü „IP“ werden die Streamingdaten des IP-Streams eingestellt. Im Monitoringfenster „Status“ wird die Bitrate des Ausgangssignals angezeigt. In den „Multicast, RTMP und HLS settings“ erfolgt die Einstellung der Streaming-Parameter. Multicast settings Protocol Anwahl des Multicast-Transportstrom-Protokolls RTP oder UDP Service name wird aus den Encoderdaten übernommen Enabled... - Page 13 Für Multiple-Hosts werden die IP Adressen durch Komma getrennt (z.B. 192.168.2.20, 192.168.2.21, 192.168.2.22). Die IP-adressen müssen im selber Netzwerk sich befinden. Zur Übernahme der Einstellungen den Button „Apply“ betätigen. Nach Anwahl des Untermenüpunktes „Livestream“ wird die Endnutzer-Seite im Web-Browser aufgerufen und der Liverstream angezeigt.
- Page 14 Contents 1. Mounting and safety instructions 2. Description 3. Delivery contents 4. Function elements 5. Mounting 6. Programming via the Ethernet interface 6.1 Network connection to the PC/laptop 6.2 Home page of the device _____________________________________________________ 20 6.3 Menu item “Device“ _________________________________________________________ 20 6.3.1 Menu item “Network configuration“...
-
Page 15: Mounting And Safety Instructions
Save the operating instructions for later use. All operating instructions can be found on our website at: https://polytron.de/index.php/en/services/operating-manuals Approved use Use the device only at the permissible operating locations, under the permissible environmental conditions and for the purpose described in the operating instructions. - Page 16 WEEE-Reg.-Nr. DE 51035844 § Guarantee conditions The general terms and conditions of Polytron-Vertrieb GmbH apply. The general terms and conditions can be found on our website at: https://polytron.de/index.php/en/company/general-terms-and-conditions GENERAL INFORMATION ON THE OPERATING INSTRUCTIONS ➢...
-
Page 17: Description
2. Description The HDMI Modulator HDM 1 IP enables the reception of an HDMI signal and its conversion into IP streams of various protocols. This makes it possible for the end user to display real-time video content on various end devices (smartphone, tablet, laptop or TV set), among other things. -
Page 18: Function Elements
HDMI source and the IP output to the RJ45 connector. Before activation for first time, the streamer must be integrated into the equipotential bonding. The HDM 1 IP is powered by an external 12V power supply. Do not connect the streamer’s power supply to the mains until all cables are fully connected to the converter. -
Page 19: Programming Via The Ethernet Interface
RJ-45 jack. The streamer is programmed via the respective HTML user interface and a connected computer. For this, an internet browser is required. The devices interface of the HDM 1 IP supports the following Web browsers - Chrome, Safari, Firefox and Internet Explorer. For the initial installation, we recommend a direct connection of the HDM 1 IP to a PC - without using a switch. -
Page 20: Home Page Of The Device
In the menu item “Device“, all device specific submenus can be called up. 6.3.1 Menu item “Network configuration“ In the menu item “Network configuration“ the configuration of the network interface of the HDM 1 IP can be adapted to the application. To confirm the settings click the button “Apply“. -
Page 21: Menu Item "Login Configuration
6.3.2 Menu item “Login configuration“ In the menu item “Login configuration“ password protection can be activated and deactivated . The username and password are also specified in this menu. Click the button “Apply“ to confirm the settings. 6.3.3 Menu item “Update“ Via pressing the menu item “Update“... -
Page 22: Menu Item "Factory Reset
6.3.4 Menu item “Factory reset“ By selecting the item “Factory reset“ in the file tab “Device“, all settings can be reset to the factory settings. A confirmation message will be displayed on the screen to confirm loading of factory settings. After pressing the button “OK“, all settings will be reset to the default values. -
Page 23: Menu Item "Inputs
6.4 Menu item “Inputs“ In the menu item “Inputs“ in the submenu “HDMI“, the input parameters of the HDMI input will be displayed and the encoder parameters of the HDMI signal will be set. In the monitoring section “Status“, the video resolution of the HDMI source and a Lock status for the input will be displayed. -
Page 24: Menu Item "Outputs
6.5 Menu item “Outputs“ In the menu item “Outputs“ in the submenu “IP“, the streaming data of the IP streams will be set. In the monitoring section “Status“, the bit rate of the output signal will be displayed. In the „Multicast, RTMP and HLS settings“, the setting of the streaming parameters will be done. Multicast settings Protocol Selection of the multicast transport stream protocols RTP or UDP... - Page 25 For multiple hosts the IP addresses are separated by commas (e.g. 192.168.2.20, 192.168.2.21, 192.168.2.22). The IP addresses must be in the same network. Click the button “Apply“ to confirm the settings. After selection of the submenu “Livestream“, the end user page is called up in the web browser and the live stream is displayed.
-
Page 26: Technische Daten
7. Technische Daten / Technical data Typ / Type HDM 1 IP Artikel-Nr. / Article no. 5741690 Eingänge / Inputs HDMI-Eingang / HDMI input Video-Auflösung / Video resolution 576i bis 1080p Video-Encoding / Video encoding H.264 / AVC 1 … 30 Mbps... - Page 27 Notizen / Notes...
- Page 28 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 0 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de Email info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
