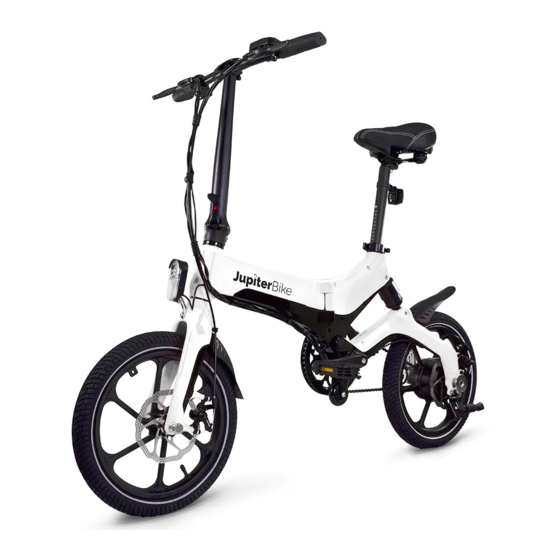

Summary of Contents for JUPITERBIKE Discovery x5

  • Page 2: Table Of Contents

    TABLE OF CONTENTS Structural Diagram ............2 Specifications ..............3 Unfolding The Bike Frame.........4 Unfolding the Handle Stem ........5 Installing The Handle ...........6 Installing The Seat Post ..........7 Unfolding the Pedals ............8 Battery and Charger Care ..........8 Removing The Battery ..........9 Turning On Your Bike..........10 The LCD Display ............

  • Page 3: Structural Diagram

    STRUCTURAL DIAGRAM HANDLE BIKE FRAME BRAKE LATCH SADDLE STEM LATCH LOCK SEAT POST STEM LATCH SEAT POST CLAMP BIKE FRAME SHOCK ABSORBER FRONT FORK DISC BRAKE MOTOR PEDAL CHAINWHEEL CHAINWHEEL PROTECTION WHEEL Max Range: 34 Miles Max Speed: 16 MPH Max Load: 265 lbs NOTE: Manual illustrations are for demonstration purposes only.

  • Page 4: Specifications

    SPECIFICATIONS MOTOR & BATTERY PACKING CONTENTS: Motor Wattage: 36V / 350w E-Bike x 1 Charging Time: About 3 hours Saddle & Seat Tube x 1 Waterproof Rating: IP54 User Manual x 1 Battery Capacity: 36V / 5.2Ah Charger x 1 Battery Type: Lithium Ion Battery Lock Keys x 2 Charging Current 2A max...

  • Page 5: Unfolding The Bike Frame

    UNFOLDING THE BIKE FRAME limit screw limit screw 1: Unfold the bike frame. 2: Press the latch lock to release mechanism. Adjust limit limit screw limit screw screw if necessary. limit screw limit screw limit screw limit screw 3: Proceed when you achieve the 4: Fasten the latch as pictured.

  • Page 6: Unfolding The Handle Stem

    UNFOLDING THE HANDLE STEM 1: Tilt stem upright to ensure it connects seamlessly with the base. 2: Fasten the stem latch upward to lock it in place. Jiggle the stem to see if the folder has firmly locked in place. 3: To fold the stem, press the latch lock then release the stem latch...

  • Page 7: Installing The Handle

    INSTALLING THE HANDLE(IF NEEDED) 1: Lift the quick-release lock 2: Set aside the nut and gasket but from the handlebar holder and leave screw in place. remove the lower screw. 3: Place the handle bar inside the 4: Adjust handlebar angle and holder, then close the holder position to your preference.

  • Page 8: Installing The Seat Post

    INSTALLING SEAT POST 1. Loosen the seat post clamp and insert saddle post. Adjust saddle to the preferred height then tighten clamp. 2: For safety precautions, make sure the seat post clamp is somewhere between the “Limit Screw” and the “Max Height Line”. 3: To secure the saddle, tighten the seat post clamp as pictured, then press the...

  • Page 9: Unfolding The Pedals

    UNFOLDING THE PEDALS 1: Lower pedal into place 2: Fold pedal back up by pressing inward & upward CHARGING THE BATTERY Be sure to charge the battery before your first ride! Option 1: Uncover silicon lid and Option 2: Remove battery insert charger to charge from and plug charger in directly.

  • Page 10: Removing The Battery

    REMOVING THE BATTERY 1: Unfold frame by pressing the latch lock and pulling the frame latch away from frame. 2: With bike folded, turn battery lock, then slide battery out from frame. 3: Reverse the procedure to re-install the battery.

  • Page 11: Turning On Your Bike

    TURNING ON YOUR BIKE 1: Once the bike is Congratulations! Don’t Forget! Practice charged, hold the You are ready for common sense & “M” button on the your first ride! safety measures when LCD to power up riding your bike. your bike.

  • Page 12: Precautions When Riding

    PRECAUTIONS WHEN RIDING • Wear the appropriate protection gear such as helmets, knee pads, and elbow pads on your rides to help prevent injury. • Inspect the bike, brakes, & battery before each ride to ensure all is in working order. •...

  • Page 13: Warnings

    For troubleshooting or operational issues, please contact Jupiter Tech at 813-609- • Always comply with laws, regulations and BIKE (2456) or e-mail sales @jupiterbike. ordinances, including local traffic laws. • Always give way to pedestrians, and be alert to your surroundings, both directly in...

  • Page 14: Warranty

    RETURNS & EXCHANGES: Please refer to our website JupiterBike.com for all product exchange i formation & procedures. Please keep the original packaging. 813-609-BIKE (2453) sales@jupiterbike.com...
  • Page 16 TABLE DES MATIÈRES Schéma de la structure ..........2 Caractéristiques techniques ........3 Déplier le cadre du vélo ..........4 Déplier le guidon ............5 Installation du guidon ..........6 Installation de la selle ..........7 Déplier la pédale ............8 Entretien de la batterie et du chargeur ...8 Retrait de la batterie ............9 Mise en marche de votre vélo ......10 L’écran LCD ..............10...

  • Page 17: Schéma De La Structure

    SCHÉMA DE LA STRUCTURE SCHÉMA DE LA STRUCTURE POIGNÉE CADRE DU VÉLO CADRE DU VÉLO FREIN LOQUET DE VERROUILLAGE LOQUET DE SELLE VERROUILL AGE DE LA TIGE DE POTENCE SELLE LOQUET DE FIXATION POTENCE AMORTIS SEUR FOURCHE AVANT FREINA GE À DISQUE ROUE À...
  • Page 18 CARACTÉRISTIQUES MOTEUR & BATTERIE CONTENU Puissance du moteur : 36V / 350w DE L’EMBALLAGE : Temps de charge : Environ 3 heures E-Bike x 1 Étanchéité à l’eau : IP54 Selle et tube de selle x 1 Capacité de la batterie: 36V / 5.2Ah Manuel de l’utilisateur x 1 Type de batterie : Lithium Ion Chargeur x 1...

  • Page 19: Déplier Le Cadre Du Vélo

    DÉPLIER LE CADRE DU VÉLO limit screw limit screw 1: Dépliez le cadre du vélo. 2: Appuyez sur le loquet de verrouillage pour déverrouiller le limit screw limit screw mécanisme. Régler la vis de butée si nécessaire. limit screw limit screw limit screw limit screw 3: Procédez jusqu’à...
  • Page 20 DÉPLIER LA POTENCE 1. Inclinez la tige vers le haut pour qu’elle se raccorde parfaitement à la base. 2. Fixez le loquet de la potence vers le haut pour le verrouiller. Secouez la potence pour voir si le verrou est bien en place. 3.
  • Page 21 INSTALLATION DE LA POIGNÉE (SI NÉCESSAIRE) 1: Soulevez le verrou à 2. Mettre l’écrou et le joint de déverrouillage rapide du support côté, mais laisser la vis en du guidon et retirez la vis place. inférieure. 3. Placez le guidon à l’intérieur du 4.

  • Page 22: Installation De La Selle

    INSTALLATION DE LA TIGE DE SELLE 1. Desserrez le collier de serrage de la tige de selle et insérez la tige de selle. Régler la selle à la hauteur souhaitée puis serrer le collier de serrage. 2. Pour des raisons de sécurité, assurez-vous que le collier de serrage de la tige de selle se trouve...

  • Page 23: Déplier La Pédale

    DÉPLIER LES PÉDALES 1: Abaissez la pédale en place 2: Repliez la pédale en appuyant- vers l’intérieur et vers le haut CHARGER LA BATTERIE N’oubliez pas de charger la batterie avant votre première sortie Option 1: Retirer le couvercle en Option 2: Retirez la batterie et silicone et insérer le chargeur branchez-la directement au...
  • Page 24 RETIRER LA BATTERIE 1. Dépliez le cadre en appuyant sur le loquet de verrouillage et en tirant le loquet du cadre pour l’éloigner du cadre. 2. Une fois le vélo plié, tournez le verrou de la batterie, puis retirez la batterie du cadre.
  • Page 25 PARTIR À VÉLO PARTIR À VÉLO 1: Une fois le vélo Félicitations ! Vous N’oubliez pas ! Faites chargé, maintenez êtes prêt pour votre preuve de bon sens 1 Une fois le vélo chargé, Félicitations ! Vous N'oubliez pas N'oubliez pas ! Faites preuve enfoncer le bouton première sortie ! et appliquez des...

  • Page 26: Précautions À Prendre Lors De La Conduite

    PRÉCAUTIONS À PRENDRE LORS DE LA CONDUITE • Portez l’équipement de protection approprié, comme un casque, des genouillères et des protège- coudes, afin de prévenir les blessures. • Inspectez le vélo, les freins et la batterie avant chaque sortie pour vous assurer que tout est en bon état de marche.

  • Page 27: Avertissements

    Jupiter Tech au 813-609-BIKE (2456) ou par • Cédez toujours le passage aux piétons et courriel sales@jupiterbike.com soyez attentifs à ce qui vous entoure, que ce soit directement à l’intérieur ou à l’extérieur de la maison 12 devant vous et au loin.

  • Page 28: Garantie

    Cette garantie vous donne des droits légaux spécifiques, et vous pouvez également avoir d’autres droits qui varient d’un état à l’autre. RETOURS & ÉCHANGES : Veuillez consulter notre site Web JupiterBike.com pour tous les échanges de produits, formation et procédures de fonctionnement. Veuillez conserver l’emballage d’origine. 813-609-BIKE (2453) sales@jupiterbike.com www.Jupiterbike.com...
  • Page 30 ÍNDICE Diagrama Estructural........... 2 Especificaciones ............. 3 Despliegue del Cuadro de la Bicicleta..... 4 Despliegue del Vástago del Manubrio ..... 5 Instalación el Manubrio ..........6 Instalación la Tija del Sillín........7 Despliegue del Pedal ..........8 Cuidado de la Batería y el Cargador....8 Extracción de la Batería.

  • Page 31: Diagrama Estructural

    DIAGRAMA ESTRUCTURAL HANDLE BIKE FRAME BRAKE LATCH SADDLE STEM LATCH LOCK SEAT POST STEM LATCH SEAT POST CLAMP BIKE FRAME SHOCK ABSORBER FRONT FORK DISC BRAKE MOTOR PEDAL CHAINWHEEL CHAINWHEEL PROTECTION WHEEL Max Range: 34 Miles Max Speed: 16 MPH Max Load: 265 lbs NOTA: Las ilustraciones manuales son sólo para fines de demostración.
  • Page 32 ESPECIFICACIONES MOTOR y BATERÍA CONTENIDO Potencia del motor: 36V / 350w DEL PAQUETE: Tiempo de Carga: Alrededor de 3 horas Bicicleta Electrónica x 1 Impermeabilidad: IP54 Asiento y Tubo de Asiento x 1 Capacidad de Batería: 36V / 5.2Ah Manual de Usuario x1 Tipo de Batería: Ion Litio Cargador x 1 Corriente de Carga 2A máximo...
  • Page 33 DESPLIEGUE DEL MARCO DE LA BICICLETA limit screw limit screw 1: Despliegue el marco de la 2: Presione el seguro del pestillo bicicleta. para liberar el mecanismo. Ajuste limit screw limit screw el tornillo de límite si es necesario. tornillo de límite limit screw limit screw limit screw...

  • Page 34: Despliegue Del Vástago Del Manubrio

    DESPLIEGUE DEL VÁSTAGO DEL MANUBRIO 1: Incline el vástago hacia arriba para asegurarse de que se conecta sin problemas con la base. 2: Sujete el seguro del vástago hacia arriba para bloquearlo en su lugar. Mueva el vástago para ver si la carpeta se ha bloqueado firmemente en su lugar.

  • Page 35: Instalación El Manubrio

    INSTALACIÓN DEL MANUBRIO (SI ES NECESARIO) 1: Levante el cerrojo de liberación 2: Ponga a un lado la tuerca y la rápida del soporte del manubrio empaquetadera, pero deje el y retire el tornillo inferior. tornillo en su lugar. 3: Coloque el manubrio dentro del 4: Ajuste el ángulo y la posición soporte, luego cierre el soporte del manubrio según sus...

  • Page 36: Instalación La Tija Del Sillín

    INSTALACIÓN DE LA TIJA DEL SILLÍN 1. Afloje la abrazadera del poste del asiento e inserte el poste del sillín. Ajuste el sillín a la altura preferida y luego apriete la abrazadera. 2: Por precauciones de se- guridad, asegúrese de que la abrazadera del poste del asiento esté...

  • Page 37: Despliegue Del Pedal

    DESPLIEGUE DE PEDALES 1: Baje el pedal en su lugar 2: Pliegue el pedal hacia arriba presionando hacia adentro y hacia arriba CARGA DE LA BATERÍA ¡Asegúrese de cargar la batería antes de su primer viaje! Opción 1: Destape la tapa de Opción 2: Retire la batería y silicona e inserte el cargador para enchufe el cargador directamente.

  • Page 38: Extracción De La Batería

    EXTRACCIÓN DE LA BATERÍA 1: Despliegue el marco presionando el seguro del pestillo y separando el pestillo del marco. 2: Con la bicicleta plegada, gire el seguro de la batería, luego deslice la batería fuera del cuadro. 3: Invierta el procedimiento para volver a instalar la batería.

  • Page 39: Prendido De Su Bicicleta

    PRENDIENDO SU BICICLETA 1: Una vez que la ¡Felicidades! ¡Está ¡No se olvide! bicicleta esté cargada, listo para su primer Practique el sentido mantenga presionado viaje! común y las medidas el botón “M” en la de seguridad al andar pantalla LCD para en bicicleta.

  • Page 40: Precauciones Al Manejar

    PRECAUCIONES AL MANEJAR • Use el equipo de protección adecuado, como cascos, rodilleras y coderas en sus paseos para ayudar a prevenir lesiones. • Inspeccione la bicicleta, los frenos y la batería antes de cada viaje para asegurarse de que todo funcione correctamente.
  • Page 41 Jupiter Tech banderas de señalización. al 813-609-BIKE (2456) o envíe un correo • Siempre cumpla con las leyes, reglamentos electrónico a ventas sales@jupiterbike.com y ordenanzas, incluidas las leyes de tránsito locales. • Siempre dé paso a los peatones y esté alerta a su entorno, tanto directamente frente a usted como a distancia.

  • Page 42: Garantía

    DEVOLUCIONES Y CAMBIOS: Consulte nuestro sitio web JupiterBike.com para conocer todos los procedimientos y procedimientos de intercambio de productos. Por favor, mantenga el embalaje original.
