Madetec ANCADA ISIS 499 Assembly Instructions

Madetec Móveis Ltda.
Rua Rouxinol 5205 | Parque Industrial IV
CEP 86706-418 | Arapongas | PR | Brasil
www.madetec.com.br
CÓDIGO DE PEÇAS | CODE OF PIECES | CÓDIGO DE PIEZES
*Dimensões em metros | Dimensions in metres | Dimensiones en metros
REF.: PEÇAS
202353 Base | Base | Base
202354 Prateleira esquerda | Shelf left | Estante izquierda
202355 Tampo gaveteiro | Surface drawer| Superficie del cajón
202356 Tampo da TV | Top TV | Tapa TV
202357 Rodapé lateral esquerdo | Left baseboard | Rodaplé esquerdo
202358 Lateral esquerda | Left side | Lateral izquierda
202359 Divisão esquerda inferior | Division left bottom | División izquierda inf.
202360 Divisão esquerda superior | Division left top| División izquierda top
202361 Rodapé central | Central baseboard | Rodaplé central
202362 Divisão direita inferior | Division right bottom | Divisón derecha inf.
202363 Divisão direita superior | Division right top | División derecha top
202364 Lateral de gaveta | Side of drawer | Lado del cajón
202365 Apoio da corrediça | Drawer support|
Cajón de apoyo

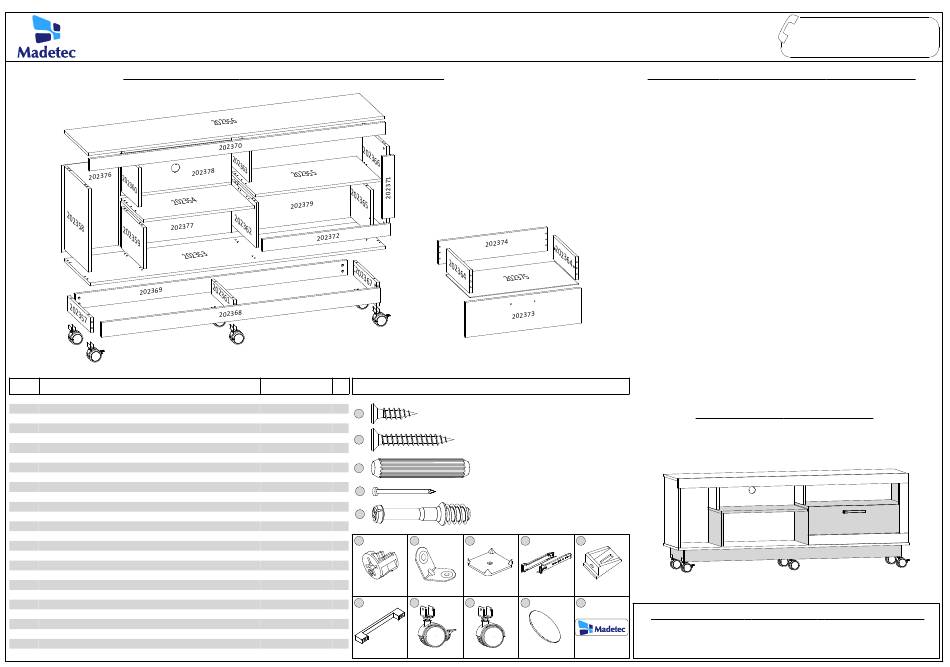

202366 Lateral direita | Right side | Lateral derecha
202367 Rodapé lateral direito | Right baseboard | Rodaplé lat. derecha
202368 Rodapé frontal | Front baseboard | Rodaplé frontal
202369 Rodapé traseiro | Back Skirting | Rodapié Trasero
202370 Vista do tampo | Top view | Vista desde arriba
202371 Vista direita | Right complement | Vista derecha
202372 Vista inf. da gaveta | Drawer bottom compl.| Vista inf. de la cajón
202373 Frente da gaveta | Drawer front | Frente del Cajón
202374 Contra fundo da gaveta | Drawer back bottom | Contra fondo del cajón
202375 Fundo da gaveta | Lower fund | Fondo inferior
202376 Fundo esquerdo | Bottom left | Fondo izquierdo
202377 Fundo central inferior | Central fund | Fondo central inferior
202378 Fundo central superior | Central fund | Fondo central
202379 Fundo direito | Bottom right | Fondo central derecho
499 - BANCADA ISIS | SPIN | ABRUZZO
ESQUEMA DE MONTAGEM | ASSEMBLY INSTRUCTIONS | ESQUEMA DE MONTAJE
QT.
DIMENSÕES* ACESSÓRIOS TAMANHO REAL / REAL SIZE / TAMAÑO REAL
1,600 x 0,385 x 0,015 1
0,600 x 0,335 x 0,015 1
Parafuso 3,5x14
A
0,678 x 0,360 x 0,015 1 86 unidades
1,600 x 0,360 x 0,015
1
0,345 x 0,080 x 0,015
1
B
0,450 x 0,360 x 0,015 1
0,333 x 0,223 x 0,015 1
0,256 x 0,212 x 0,015
1
C
0,329 x 0,080 x 0,015
1
0,360 x 0,243 x 0,015
1
Prego 8x8
D
100 unidades
0,256 x 0,192 x 0,015 1
0,335 x 0,125 x 0,015 2
E
0,305 x 0,243 x 0,015
1
0,450 x 0,360 x 0,015
1
0,345 x 0,080 x 0,015
1
36 unid. 26 unid.
F G
1,506 x 0,080 x 0,015 1
1,473 x 0,080 x 0,015 1
1,602 x 0,065 x 0,015
1
0,337 x 0,065 x 0,015
1
0,695 x 0,065 x 0,015 1
Castanha girofix
Cantoneira 15x15
0,626 x 0,190 x 0,015 1
1 unid.
K L
0,590 x 0,125 x 0,015 1
0,588 x 0,351 x 0,003
1
0,477 x 0,310 x 0,003
1
0,600 x 0,245 x 0,003 1
0,600 x 0,227 x 0,003 1
0,680 x 0,268 x 0,003
1
Rodizio c/ trava
Puxador Ansi
Parafuso 3,5x25
2 unidades
Cavilha 6,0x30
46 unidades
Pino girofix
36 unidades
15 unid. 1 unid. 8 unid.
H i J
Chapa fixador de Suporte angular
Corrediça metalica
fundo
chocolate
2 unid. 4 unid. 18 unid. 1 unid.
M N O
Tapa furo adesivo Logomarca
Rodizio s/ trava
Atendimento ao consumidor |
the consumer
INSTRUÇÕES | INSTRUCTIONS | INSTRUCCIONES
- Prepare a montagem do móvel próximo ao local que ele ficará
definitivamente e evite deslocá-lo depois de montado;
- Forre o chão com papelão ou similar e utilize a isomanta que vem
entre as peças para evitar o contato entre elas durante a montagem;
- Monte o móvel obedecendo a ordem numérica da
montagem (S.M)
, identificando as peças pelo
carimbado na mesma, de acordo com a tabela ao lado.
- Prepare the assembly of the close piece of furniture to the place
that it will be definitively and avoid to move after done. Will be
definitively and avoid to move after done;
- Cover the ground with cardboard or similar and use the isomanta
that it comes among the pieces to avoid the contact among them
during the assembly;
- Set up the piece of furniture obeying the numeric order of the
assembly sequence (S.M.), identifying the pieces by code of piece
(C.P.) stamped in the same, in agreement with the table to the side.
- Prepare la montaje del mobiliario proximo al lugar que estará
definitivamente y evite mover después de hecho;
- Tape la tierra con el cartón o similar y use la "isomanta" que
viene entre las piezas para evitar el contacto entre ellos durante la
montaje;
- Monte el mobiliario obedeciendo la orden numérica de la
sucesión de montaje (S.M.), identificando las piezas por el código
de piezes (C.P.) de la misma estampado en esta, de acuerdo con la
mesa al lado.
ASPECTO FINAL | FINAL ASPECT
Espaço para Tv: 1,600 m 0,360 m
 
Dimensão do Produto: 1,600 m 0,635 m 0,390 m
  
CUIDADOS ESPECIAIS | SPECIAL CARES | CUIDADOS ESPECIALES:
LIMPEZA: Pano limpo umedecido em água e sabão neutro - BRILHO: Flanela seca
CLEANING: Clean cloth humididfied in water and neutral soap - SHINE: Dry flannel
LIMPIEZA: Tela limpia humedecida en la agua y el jabón neutro - BRILLO: Franela seca
Attendance to
Asistência al consumidor
|
3303 1800
tel +55 43
3303 1802
fax
+55 43
madetec@madetec.com.br
sequência de
código de peça (C.P.)
Edição: 14/05/2016
