Nexa LBST-604 Quick Start Manual

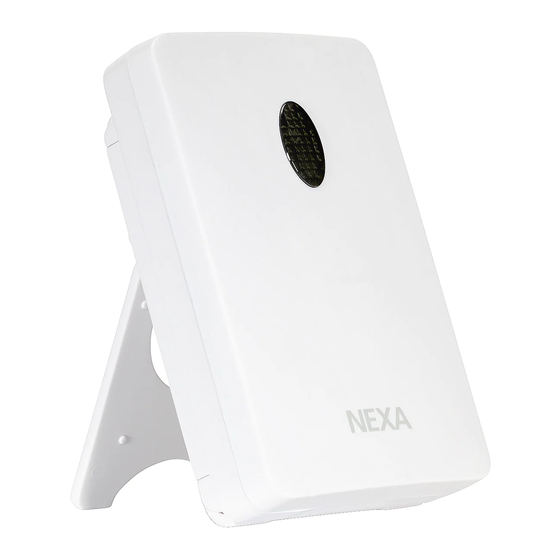

LBST-604
SKYMNINGSRELÄ
För inom- och utomhusbruk
TEKNISK DATA
LBST-604
Batteri 2 x AAA (ingår ej)
Frekvens System Nexa (433,92 MHz)
Räckvidd upp till 30 m
Avstängningstimer 2/3/4/5/6/7 eller 8 timmar
Drifttemperatur -20 till +40 °C
IP klassificering Vattentät, IP56
Mått, B x H x D 60 x 80 x 20 mm
Declaration of conformity finns tillgänglig på www.nexa.se
NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN
info@nexa.se | www.nexa.se
SVENSKA
• Batteridrivet skymningsrelä
• Tänder och släcker belysning vid skymning och gryning, eller
efter inställd tidsintervall (2-8h)
• Kan ställas på bordsyta eller monteras på vägg
INSTALLATION
1. Ta bort monteringsplattan/bordsstället genom att försiktigt bända
med lämpligt verktyg, exempelvis en skruvmejsel
2. Skruva sedan loss batteriluckan.
3. Sätt i 2 stycken AAA-batterier
4. Para ihop skymningsrelät med önskad mottagare, se "Inlärning"
och "timerinställning".
5. För att styra flera mottagare via samma skymningsrelä upprepas
steg 4 med var och en av de mottagare som önskas styras av
relät.
6. Skruva fast bakstycket, se till att tätningen ligger åt rätt håll
7. Ställ in ljusstyrka, se "inställning av ljusstyrka"
PLACERING
Placera inte LBST-604 i en miljö där den kan påverkas av lampor
eller annat ljus. Exempel: Framför ett garage kommer LBST-604 att
påverkas av bilens strålkastare och riskerar att skicka en Av-signal
vid fel tillfälle.
INLÄRNING
1. Sätt önskad mottagare i inlärningsläge, se respektive manual
2. För inlärningsknappen från "Del" till "Set" på skymningsrelät
3. Mottagaren bekräftar genom att slå av och på två gånger, ifall en
lampa är ansluten till mottagaren blinkar denna två gånger
4. För tillbaka inlärningsknappen till "Del"
TIMERINSTÄLLNING
1. Vrid på vredet för att ställa in timer för avslag efter skymning.
0 innebär att skymningsrelät släcker vid gryning.
INSTÄLLNING AV LJUSSTYRKA
Använd det förinställda värdet på 10 lux:
1. Tryck kort en gång på START-knappen
2. Placera skymningsrelät där det ska sitta inom 20 sekunder
Använd anpassad ljusstyrka:
1. Vänta tills omgivande ljusstyrka når den nivå som Du önskar att
lampan tänds vid.
2. Tryck och håll ned START-knappen i 3 sekunder tills Led-
indikering börjar blinka.
3. Placera skymningsrelät där det ska sitta inom 20 sekunder
RADERING AV MINNE
1. Sätt mottagaren i inlärningsläge, se respektive manual
2. För inlärningsknappen från "Set" till "Del"
3. Mottagaren bekräftar genom att slå av och på två gånger, ifall en
lampa är ansluten till mottagaren blinkar denna två gånger
BATTERI
När LED-indikeringen blinkar var tredje sekund måste batteriet bytas
för att LBST-604 ska fungera normalt igen.
ÖVRIG INFORMATION
Räckvidd inomhus: upp till 50 m (optimala förhållanden).
Räckvidden är starkt beroende av lokala förhållanden, till exempel
om det finns metaller i närheten. Exempelvis har den tunna
metallbeläggning i energiglas med låg emissivitet negativ inverkan
på radiosignalernas räckvidd. Det kan finnas begränsningar
för användningen av enheten utanför EU. Om tillämpligt bör du
kontrollera att enheten överensstämmer med lokala föreskrifter.
Max belastning: Anslut aldrig lampor eller utrustning som
överskrider mottagarens maximala belastning. Det kan leda till fel,
kortslutning eller brand.
Livsuppehållande utrustning: Använd aldrig Nexas produkter
till livsuppehållande utrustning eller andra apparater där fel eller
störningar kan få livshotande följder.
Störningar: Alla trådlösa enheter kan drabbas av störningar som
kan påverka prestandan och räckvidden. Det minsta avståndet
mellan två mottagare bör därför vara åtminstone 50 cm
Reparation: Försök inte att reparera produkten. Den innehåller inga
reparerbara delar.
Vattentäthet: Produkten är inte vattentät. Se till att den alltid är
torr. Fukt gör att elektroniken inuti fräts sönder och kan leda till
kortslutning, fel och risk för elstötar.
Rengöring: Rengör produkten med en torr trasa. Använd inte
kemikalier, lösningsmedel eller starka rengöringsmedel.
Miljö: Utsätt inte produkten för stark värme eller kyla, eftersom det
kan skada eller förkorta de elektroniska kretsarnas livslängd.
Sensor/
LED-indikering
Inlärningsknapp
0 2h
8h
Set
7h 3h
Timerinställning
Del
6h 5h 4h
– +
Startknapp för
Start
inställning av
ljusstyrka
