Summary of Contents for tau MRC Series

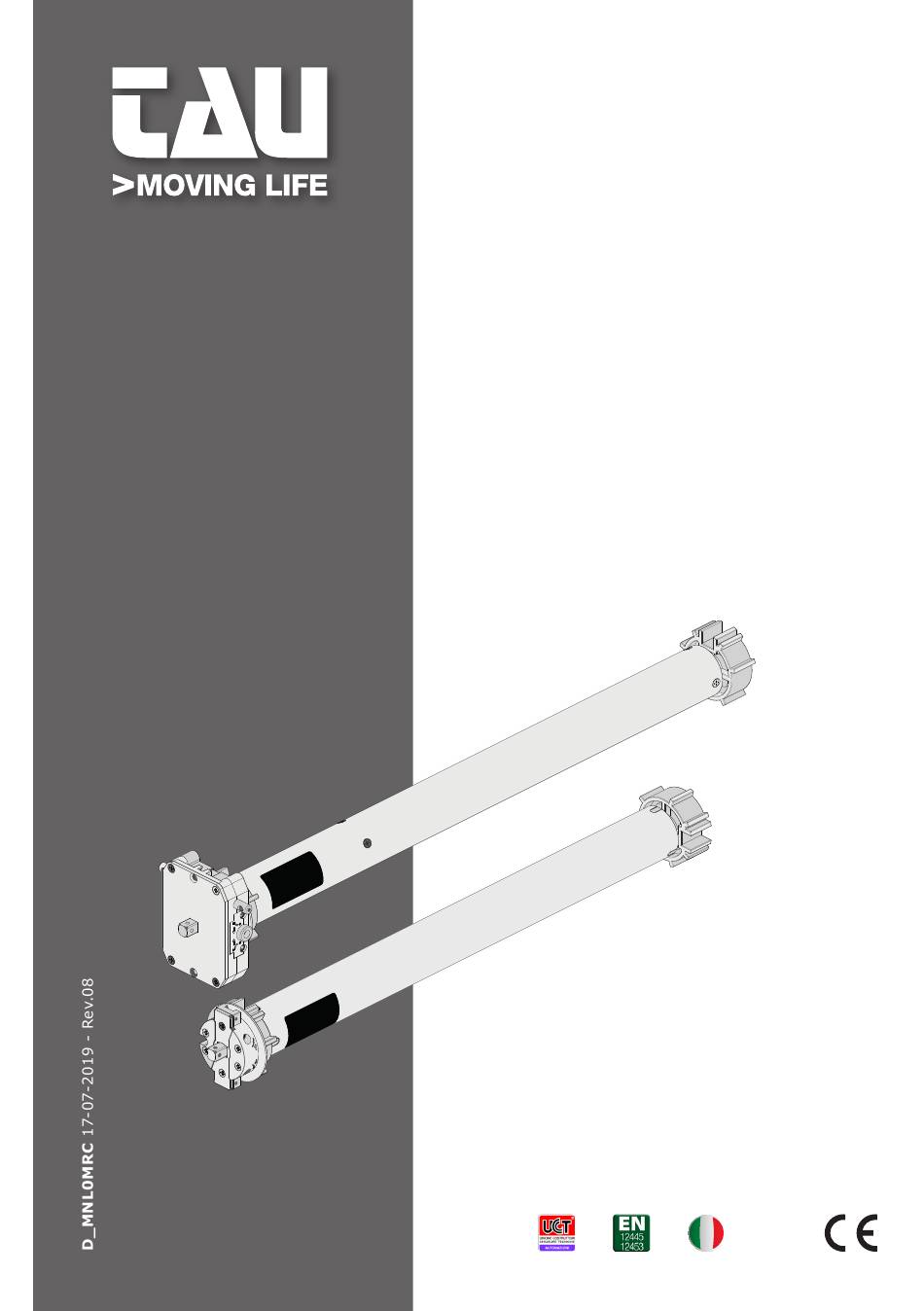

- Page 1 GUIDA ALL’INSTALLAZIONE INSTALLATION GUIDE MRC / MRCM AUTOMAZIONI PER TAPPARELLE E TENDE DA SOLE IT - Istruzioni originali...
- Page 2 fig. 3 fig.1 fig. 2 motore montato a sinistra motore montato a destra motor installed on the left motor installed on the right Vite BIANCA Vite ROSSA Fig. 4...
- Page 3 motore montato a sinistra motore montato a destra motor installed on the left motor installed on the right Vite BIANCA Vite ROSSA Fig. 5 90° Fig. 6 Non compresa negli accessori in dotazione Fig. 7 Fig. 8 Fig. 9...
- Page 4 MRC40M MRC50 MRC50M DICHIARAZIONE DI INCORPORAZIONE DEL COSTRUTTORE (ai sensi della Direttiva Europea 2006/42/CE AlI. II.B) Fabbricante: TAU s.r.l. Indirizzo: Via E. Fermi, 43 36066 - Sandrigo VICENZA - ITALY Dichiara sotto la propria responsabilità che il prodotto: Attuatore elettromeccanico...
- Page 5 Leggi (vedi Direttiva Macchine). AVVERTENZE E ISTRUZIONI PER L’INSTALLATORE Tau si congratula per la scelta del prodotto e vi invita a leggere con molta attenzione queste pagine. Al fine di renderle semplici, le istruzioni sono state impaginate seguendo l’ordine delle varie fasi d’installazione dell’impianto.
-
Page 6: Installazione
DATI TECNICI - MRC/MRCM Series TIPO MRC10 MRC20 MRC30 MRC40 MRC50 Coppia 10 Nm 20 Nm 30 Nm 40 Nm 50 Nm Sollevamento max con Ø 60 mm 18 Kg 38 Kg 56 Kg 76 Kg 94 Kg Potenza 146 W 205 W 230 W 292 W... -
Page 7: Collegamento Elettrico
Installazione: Dopo aver verificato la presenza di tutti i componenti all’interno della confezione, procedere come segue: inserire l’anello (G fig. 2) posizionandolo nell’apposita sede prestando attenzione a non farlo ruotare prima dell’avvenuta installazione; montare la puleggia (D fig. 2) con relativa staffetta appoggio perno (I fig. 2); inserire il motoriduttore (A fig. -
Page 8: Regolazione Dei Fine-Corsa
3. REGOLAZIONE DEI FINE-CORSA Ruotando la vite di regolazione del fine-corsa verso il simbolo “+”, si provoca un aumento della corsa del rullo nel senso indicato dalla freccia “↑” o “↓”. Ruotando la vite di regolazione del fine-corsa verso il simbolo “-”, si provoca una diminuzione della corsa del rullo nel senso indicato dalla freccia “↑”... - Page 9 5 cm dalla soglia di arresto. GARANZIA TAU: CONDIZIONI GENERALI La garanzia della TAU ha durata di 24 mesi dalla data di acquisto dei prodotti (fa fede il documento fiscale di vendita, scontrino o fattura).
- Page 10 MANUFACTURER’S DECLARATION OF INCORPORATION (in accordance with European Directive 2006/42/EC App. II.B) Manufacturer: TAU s.r.l. Address: Via E. Fermi, 43 36066 - Sandrigo VICENZA - ITALY Declares under its sole responsibility, that the product: Electromechanical actuator designed for automatic movement of:...
- Page 11 (see Machinery Directive). WARNINGS AND INSTRUCTIONS FOR FITTERS Congratulations on choosing this Tau product. Please read this handbook carefully. For the sake of simplicity, the instructions are listed in order of installation.
- Page 12 TECHNICAL DATA - MRC/MRCM Series TYPE MRC10 MRC20 MRC30 MRC40 MRC50 Torque 10 Nm 20 Nm 30 Nm 40 Nm 50 Nm Max lifting with Ø 60 mm 18 Kg 38 Kg 56 Kg 76 Kg 94 Kg Power 146 W 205 W 230 W 292 W...
-
Page 13: Installation
never hit the square pin (F fig. 2) of motor to fit it into the tube; never hit the exit pin or the driving pulley as this may damage the reducer. Installation: After checking that no components are missing from the pack, proceed as follows: Insert the ring (G fig. -
Page 14: Limit Switch Adjustment
3. LIMIT SWITCH ADJUSTMENT Turning the end run adjusting screw to “+” symbol, there is an increase of the roll run in the sense indicated from the arrow “↑” or “↓”. Turning the end run adjusting screw to “-” symbol, there is a decrease of the roll run in the sense indicated from the arrow “↑”... - Page 15 Fig. 9. GUARANTEE: GENERAL CONDITIONS TAU guarantees this product for a period of 24 months from the date of purchase (as proved by the sales document, receipt or invoice). This guarantee covers the repair or replacement at TAU’s expense (ex-works TAU: packing and transport at the customer’s expense) of parts that TAU recognises as being faulty as regards...
- Page 16 Via Enrico Fermi, 43 - 36066 Sandrigo (VI) - Italy Tel +39 0444 750190 - Fax +39 0444 750376 info@tauitalia.com - www.tauitalia.com...
