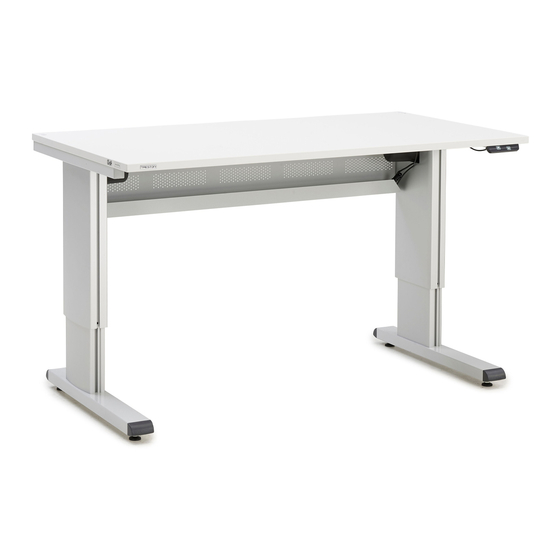

treston WB 815 EL Assembly Instructions

Part
No.
1
Kuusiokoloruuvi M8x25
Hex socket head cap screw M8x25
2
Kuusiokoloruuvi M10x30
Hex socket head cap screw M10x30
3
Jalkatulppa 80x40
Plug 80x40
4
Yleisruuvi 5x50
Universal screw 5x50
5
Johdon kiinnitin
Cable clamp
6
Asemointi tulkki
Positioning guide
7
Yleisruuvi 4,5x20
Universal screw 4,5x20

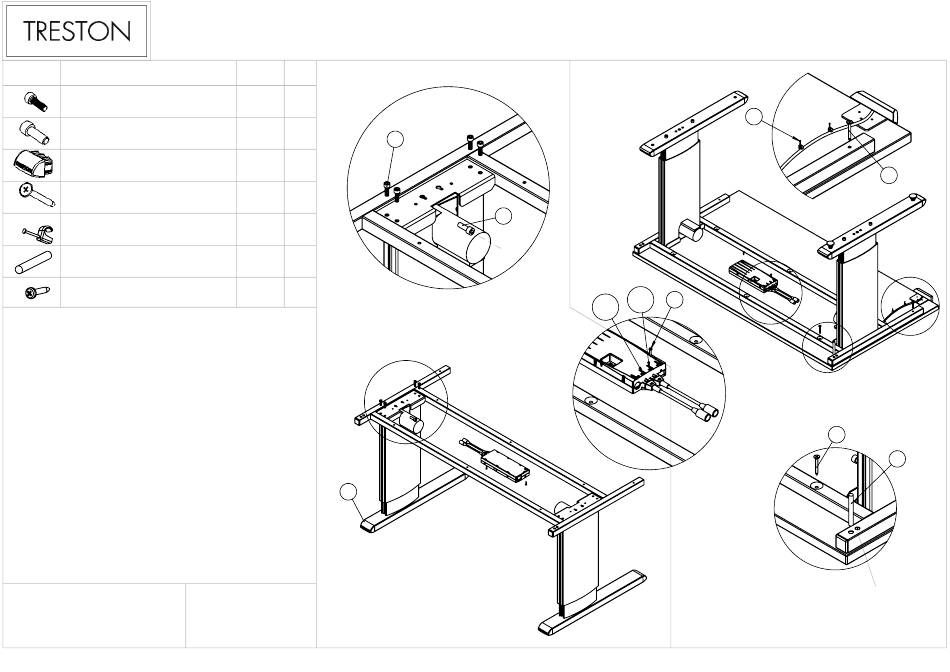

KOKOONPANOJÄRJESTYS
1. Jalat runkoon.
2. Moottori runkoon.
3. Päätytulpat jalkoihin.
4. Käännä runko työtasolle. Ruuvit rungon
läpi pöytätasoon. Huomioi kohta B !
5. Säätöpaneelin, muuntajan ja johtojen
Kiinnitys. ( Paneeli joko oik. tai vas. puolelle )
6. Johtokouru jalkoihin.
7. Säädä jalkatassut.

ASSEMBLY ORDER

1. Legs to frame.
2. Motor to frame.
3. End caps to legs.
4. Turn frame on worktop. Screws through
frame to worktop. Note point B!
5. Control panel and cable fixing.
( panel on left or right side )
6. Cable trak to legs.
7. Adjust levelling pads.
WB 815 EL / ESD
WB 818 EL / ESD
Sorakatu 1, 20720 Turku, Finland Tel. +358 (0) 2 277 9000
KOKOONPANO-OHJE
ASSEMBLY INSTRUCTION
Code Pcs
1.
0808 8
0728
2
1
2613 4
0760
8
0941 4
2
2648
3035
2
A
3
Fax +358 (0) 2 236 1140
TYÖPÖYTÄ
WORKBENCH
2.
2
A (1 : 7)
M1 M2
www.treston.com
Koodi/code:
Sivut/Pages:
Pvm/Date:
Hyv./Acc.:
5
D
7
B
4
D (1 : 7)
B (1 : 7)
Pöydän reiät ja rungon reiät
pitää olla saman keskeiset.
Table holes and frame holes
must be concentric.
O-5709B
1/2
03.12.12
C (1 : 7)
4
C
6
