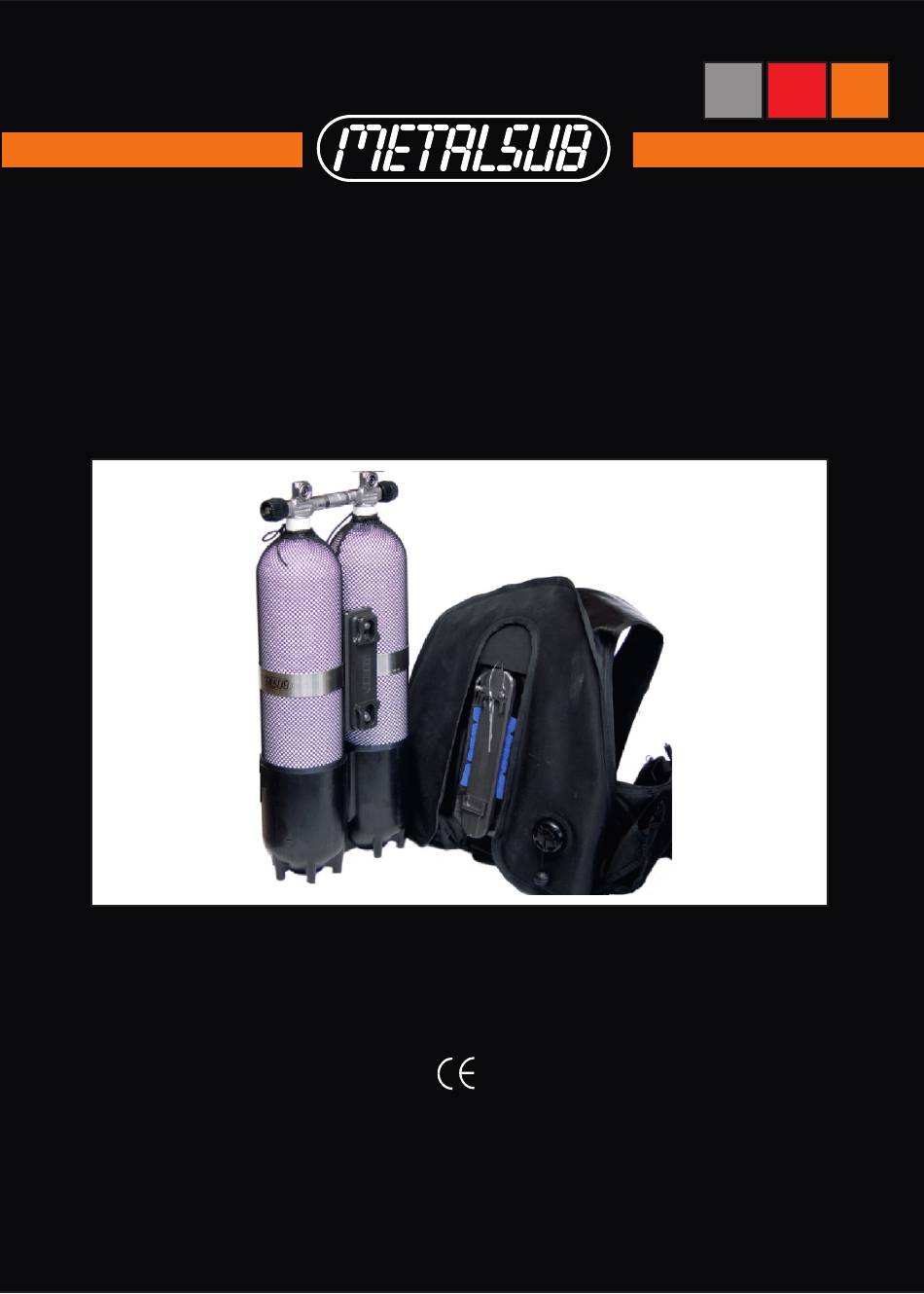

  • Page 1 ® ® Nederland Dive Lights / Quick Release Systems Manual Bedieningshandleiding Assembling manual Montageanleitung Montagehandleiding METALSUB - CABLE LIGHT KL1242 - LED2400/5100 TWINNINGSET Battery Tank PR1204 / PR1209 / PR1213 Battery Tank FX1204 / FX1209 www.metalsub.nl...
  • Page 3 ENGLISH DEUTSCH 9-14 NEDERLANDS 15-20...

  • Page 5: Table Of Contents

    English TABLE OF CONTENTS Important safety precautions! Parts Assembly instructions Mounting the backpack holder on the backpack Assembly of the twinning set on the bottles Assembly twinning set to the backpack Technical information Warranty IMPORTANT SAFETY PRECAUTIONS! Carefully read the instructions for the assembly and use of the twinning set.

  • Page 6: Parts

    PARTS Use Figure 1, 2 and Table 1 to check whether all parts are complete. Figure 1. Parts Table 2. Parts list Photo Part name Amount Order number of parts Connection plate 008004 Backpack holder 008202 Twinning plate 009010 Synthetic spacer 8mm 009004 Synthetic spacer 17mm 009005...
  • Page 7 Figure 2. Twinningset explode with order numbers 009071 - 009108 009031 008202 009010 009985 008004 009005 009004 009021...

  • Page 8: Assembly Instructions

    ASSEMBLY INSTRUCTIONS Charging the battery pack (fig.3) Choose the right packing rubber. The twinning set is supplied with two types of rubber packing that has to be inserted between the backpack holder and the backpack. The round one is used if the back of your backpack is concave, use the flat one if the back of your backpack is flat.

  • Page 9: Assembly Of The Twinning Set On The Bottles

    Slide the twinning band to the desired height over the cylinders with the m8 nut at the Figuur 3 rear. Make sure that the Metalsub logo is not upside down. if necessary, first remove the base of the bottle or the bridge.

  • Page 10: Assembly Twinning Set To The Backpack

    Assembly twinning set to the backpack (Fig. 7,8) The backpack with the fitted backpack holder can be attached to the diving set with the mounted twinning plate quickly, firmly and easily. The twinning plate has two raised ridges that provide a precise fit with the recesses in the backpack holder.

  • Page 11: Wichtige Sicherheitsmaßnahmen

    Anbau des Twinningsets am Backpack Technische Daten Garantie WICHTIGE SICHERHEITSMAßNAHMEN! Lesen Sie diese Anleitung gründlich durch, bevor Sie den Twinningset montieren und benutzen. Überprüfen Sie erneut das Schwimmvermögen nach der Montage des Twinningsets.Das zusätzliche Gewicht des Twinningsets könnte eine Anpassung der Bleiballast erforderlich machen.

  • Page 12: Teile

    DIE TEILE Überprüfen Sie an Hand von Abbildung 1, 2 und Tabelle 1, ob alle Teile vorhanden sind. Abbildung 1. Die Teile Tabelle 2. Ersatzteilliste Foto nr. Name Anzahl Bestellnumber Artikel Blokplatte 008004 Backpack Halterung 008202 Twinning Platte 009010 Spacer 8mm 009004 Spacer 17mm 009005...
  • Page 13 Abbildung 2. Twinningset explode mit Bestellnummern 009071 - 009108 009071 - 009108 009031 009031 008202 008202 009010 009010 009985 009985 008004 008004 009005 009005 009004 009004 009021 009021...

  • Page 14: Montageanleitung

    MONTAGEANLEITUNG Montage der Backpackhalterung am Backpack (Abb.3) Wählen Sie Füllgummi der richtigen Form. Der Twinningset wird mit zwei Formen von Füllgummi geliefert, die zwischen der Backpackhalterung und dem Backpack angebracht werden. Die runde Form wird benutzt, wenn die Rückseite Ihres Backpacks eine hohle Form hat, die flache Form wird eingesetzt, wenn die Rückseitedes...

  • Page 15: Anschluss Des Twinningbandes An Die Flaschen

    Schieben Sie das Twinningband in der gewünschten Höhe mit der m8-Mutter an der Figuur 3 Rückseite über die Zylinder. Achten Sie darauf, dass das Logogramm von Metalsub nicht kopfüber ist. Entfernen Sie ggf. Zunächst die Flaschensockel oder die Brücke. Abb.4: Bringen Sie die beiden Twinningbänder gemäß Abbildung 4 an.

  • Page 16: Anbau Des Twinningsets Am Backpack

    5 5 5 3 Anbau des Twinningsets am Backpack (Abb. 7,8) Der Backpack mit der Backpackhalterung lässt sich auf schnelle und einfache Weise solide an den Tauchsatz mit der montierten Twinning Platte befestigen. Die Twinning Platte ist mit zwei Nocken ausgestattet, die genau in die Aussparungen der Backpack-Halterung hinein passen.

  • Page 17: Belangrijke Veiligheidsoverwegingen

    Lees deze instructies zorgvuldig door voor de montage en het gebruik van de twinningset. Controleer opnieuw uw drijfvermogen na montage van de twinningset. Het extra gewicht van de twinningset kan aanpassing van uw loodlast vereisen. Controleer altijd of uw backpack goed aangesloten is op de duikset.

  • Page 18: Onderdelen

    ONDERDELEN Gebruik Figuur 1, 2 en Tabel 2 om te controleren of alle onderdelen compleet zijn. Figuur 1. Onderdelen Tabel 2. Onderdelenlijst Foto nr. Naam onderdeel Aantal Ordernummer onderdelen Blokplaat 008004 Backpackhouder 008202 Twinningplaat 009010 Synthetische spacer 8mm 009004 Synthetische spacer 17mm 009005 Vlak vulrubber 009007...
  • Page 19 Figuur 2. Twinningset explode met ordernummers 009071 - 009108 009071 - 009108 009031 009031 008202 008202 009010 009010 009985 009985 008004 008004 009005 009005 009004 009004 009021 009021...

  • Page 20: Montageinstructies

    MONTAGE INSTRUCTIES Montage van de backpackhouder op het backpack (fig.3) Kies de juiste vorm vulrubber. De twinningset wordt geleverd met twee vormen vulrubbers die tussen de backpackhouder en het backpack worden geplaatst. De ronde vorm wordt gebruikt indien de achterkant van uw backpack een holle vorm heeft, de vlakke vorm indien de achterkant van uw backpack vlak is.

  • Page 21: Montage Van De Twinningband Op De Flessen

    Schuif de twinningband op de gewenste hoogte over de cilinders met de m8 moer aan Figuur 3 de achterkant. Let op dat het Metalsub logo niet ondersteboven zit. Verwijder eventueel eerst de flesvoeten of brugstuk. Fig.4: Plaats de twee twinningplaten op de twinningband. De twinningband valt in de uitsparing van de twinningplaat.

  • Page 22: Montage Van De Dubbelset Aan Het Backpack

    5 5 5 5 5 3 Montage van de dubbelset aan het backpack (Fig. 7,8) Het backpack met de gemonteerde backpackhouder is snel, stevig en eenvoudig op de duikset met gemonteerde twinningplaat te bevestigen. De twinningplaat heeft twee nokken die precies in de uitsparingen in de backpackhouder passen.

  • Page 24: Warranty

    The Metalsub twinningset warranty will start on the date of purchase. The warranty period is 2 years and will only count when the twinningset has been used in the way the manufacture advises and has explained in the outlines. During this warranty period we will repair all problems that are caused by manufacture related mistakes.
