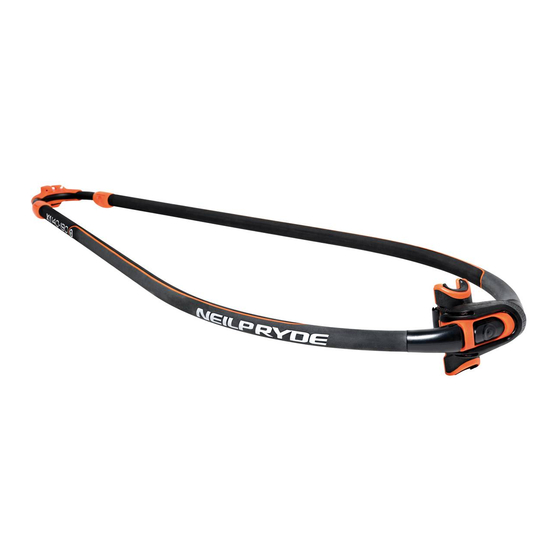

NEILPRYDE X1 Manual

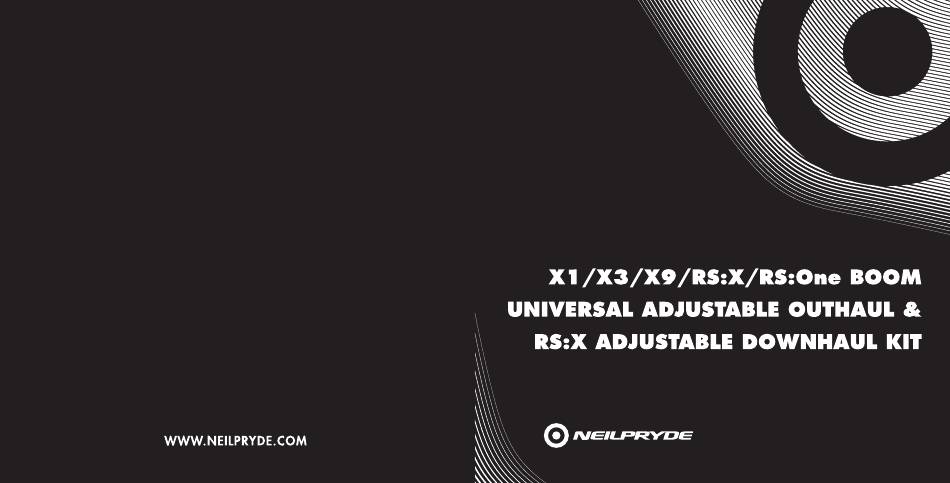

Boom universal adjustable outhaul & adjustable downhaul kit
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the X1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for NEILPRYDE X1

Summary of Contents for NEILPRYDE X1

  • Page 2 W W W.N EI L P RY DE.C OM...

  • Page 3: Table Of Contents

    X9 and RS:X Booms X9 und RS:X Gabelbäume Wishbones X9 et RS:X All X1, X3 and RS:One Booms Alle X1, X3 und RS:One Gabelbäume Tous les Wishbones X1, X3 & RS:One RS:X Adjustable Downhaul RS:X verstellbares Vorliek-Trimmsystem RS:X Kit De Palan D'amure ESPAÑOL...

  • Page 4: Universal Adjustable Outhaul

    This kit is designed to be used on any X1, X3, X9,RS:X or RS:One boom. For the X1, X3 and RS:One booms you will need to modify the back end of the boom by installing a new tail piece (included). For the RS:X and X9 booms, the tail end is supplied complete with pulleys and is therefore ready for the installation of an adjustable outhaul.

  • Page 5: X9 And Rs:x Booms

    X9 and RS:X Booms INSTALLATION INSTRUCTIONS You do not need to modify the tail end of your X9 or RS:X boom in order to install an adjustable outhaul system. Set up the outhaul as shown: 1. Align the plastic clamps (CL111) about 20cm aft of your rear hand position, and insert the aluminum cleats (CL244) with teeth facing forward.

  • Page 6: All X1, X3 And Rs:one Booms

    All X1, X3 and RS:One Booms INSTALLATION INSTRUCTIONS Tools required for installation are an electric drill and a pop-rivet gun. You will firstly need to install the new tail piece as follows: 1. Place boom tail in a clamp. Make sure that the clamp has padded jaws.
  • Page 7 2. Tie the 5mm line onto the boom arm just aft of the cleat with a clove hitch, and run the line through the pulley on the Ronstan RF571 block and back through the cleat. 3. Tie the 4mm line onto the loop on the RF571 pulley block with a bowline and thread the line through the pulleys on the tail piece and the sail’s clew grommet.

  • Page 8: Rs:x Adjustable Downhaul

    RS:X Adjustable Downhaul USER GUIDE On the RS:X there is the option to use the adjustable downhaul to be able to trim the sail to fit the conditions. When the wind is light you can release the downhaul while sailing and when the wind pick’s up you can add some downhaul.
  • Page 9 HELPFUL HINTS To assemble this kit you will need to know how to make a Dutch Marine Bowline knot. See on the picture below how this knot is made and please be sure to use this knot for all the knots in the assembly of the Adjustable Downhaul Kit. Following you will find the assembling instruction;...
  • Page 10 Loop the 140cm 4mm Spectra Rope through the 224BLK and attach it to the fixed attachment point on the second 244BLK. Dutch Marine Bowline knot required. Attach the 220 cm 4mm Spectra Rope, with an in-braided (thicker) part from 100 to 130 cm to the fixed attachment point on the 224BLK. Tighten the longest side before the in-braided part starts to the 224BLK, this is to make sure that the in-braided part sits in the cleat of the mast base after rigging.
  • Page 11 Take the 300cm 8mm Polyester Line. Make 2 knots, one right on the end of the 8mm Polyester line and the second one 10cm from the end. This is for a good grip and to make sure the rope can’t disappear in the cleat leaving 10cm hanging out to hold and pull it back.
  • Page 12 Take the rope back to the bottom 244BLK and feed the rope from the cleat side around the roller on the far side from the fixed attachment point. Feed the line on the top 244BLK from the opposite side of the cleat around the roller closest to the fixed attachment point through the cleat.
  • Page 13 Then take the end that had the 220cm 4mm Spectra Rope, with an in-braided (thicker) part from 100 to 130cm. Feed it through the grommet on the tack fairing to be looped into the base as shown on the following picture. When this is all done correctly you are ready to go on the water.

  • Page 14: Universell Verstellbares Trimmsystem

    Surfens ganz einfach tunen, genauso, als würdest du am Strand stehen – unabhängig davon, welchen NeilPryde Gabelbaum du benutzt. Dieses Zubehör ist designed für den Gebrauch an X1, X3, X9, RSX oder RS:One Gabelbäumen. Für die X1, X3 und RS:One Gabeln musst du das Gabelbaum- Endstück verändern, indem du es gegen ein neues Endstück austauschst (im...

  • Page 15: X9 Und Rs:x Gabelbäume

    X9 und RS:X Gabelbäume AUFBAUANLEITUNG Du brauchst die Endstücke der X9 oder RSX Gabel nicht zu verändern, um das Trimmsystem anzubringen. Das Trimmsystem wird wie folgt montiert : 1. Bringe die Kunststoffhalter (CL111) etwa 20 cm hinter deiner Griffposition der hinteren Hand am Gabelbaum an.

  • Page 16: Alle X1, X3 Und Rs:one Gabelbäume

    Alle X1, X3 und RS:One Gabelbäume AUFBAUANLEITUNG Benötigtes Werkzeug für den Anbau sind eine Bohrmaschine und eine Pop-Nietenzange. Du musst zuerst das neue Endstück wie folgt anbringen: 1. Spanne das Endstück in einen Schraubstock. Stell vorher sicher, dass der Schraubstock abgepolstert ist.
  • Page 17 2 . Den 5 mm Tampen bringst du mit einem Webeleinstek (Knoten) hinter der Belegklemme am Gabelbaumholm an, führst den Tampen durch den Trimmblock Ronstan RF571 und dann zurück in die Belegklemme. 3 . Bringe den 4 mm Tampen an der Öse des RF571 Blocks mit Hilfe eines Palsteks (Knoten) an und führe den Tampen durch die Umlenkrollen des Endstücks sowie durch die Schothornöse deines Segels.

  • Page 18: Rs:x Verstellbares Vorliek-Trimmsystem

    RS:X verstellbares Vorliek-Trimmsystem BEDIENUNGSANLEITUNG Für das RSX Rigg gibt es die Option, einen verstellbaren Vorliekstrimm zu benutzen, um die Vorlieksspannung des Segels an die Bedingungen anzupassen. Bei Leichtwind kann die Vorlieksspannung gelockert werden und bei zunehmendem Wind wird diese erhöht. Ebenso lässt sich das Vorliek individuell anpassen mit weniger Spannung für Raumschot und erhöhter Spannung auf der Kreuz.
  • Page 19 HILFREICHE TIPPS Um dieses Zubehör anzubringen, musst du wissen, wie man einen Palstek Knoten macht. Auf dem unteren Bild sieht man, wie dieser Knoten gemacht wird. Benutze diesen Knoten für den Aufbau des verstellbaren Vorliek-Trimmsystems. Nachfolgend findest du die Aufbauanleitung, folge dieser Anleitung genau, um das Trimmsystem korrekt anzubringen.
  • Page 20 Führe den 140 cm langen 4 mm Spektra Tampen durch den 224 BLK Block und verbinde ihn mit der Öse am zweiten 244 BLK Block. Auch hier einen Palstek verwenden. Der 220 cm lange 4 mm Spektra Tampen (der mit dem dickeren Teil zwischen 100 und 130 cm) wird an der Öse des 224 BLK Blocks angebracht.
  • Page 21 Nimm den 300 cm langen 8 mm Polyester Tampen zur Hand. Mache zwei Knoten, einen am Ende des Tampens und einen 10 cm davon entfernt. Das bringt besseren Grip und verhindert, dass der Tampen durch die Klemme rutscht , und lasse 10 cm Tampen übrig, um ihn greifen und ziehen zu können.
  • Page 22 Führe den Tampen zurück zum unteren 244 BLK Block und führe ihn von der Klemmenseite um die Rolle, die am weitesten von der Öse entfernt ist. Führe den Tampen am oberen 244 BLK Block nun von der offenen Seite um die Rolle, die neben der Öse sitzt, und durch die Belegklemme hindurch.
  • Page 23 Nimm das Ende des 220 cm langen 4 mm Spektra Tampens (der mit dem dickeren Teil zwischen 100 und 130 cm) und fädle es durch die Umlenkrollen der Mastverlängerung und durch die Rollen des Segels, ohne dass sich eine Überkreuzung bildet.

  • Page 24: Kit De Palan D'écoute

    êtes sur la plage, peu importe le type de wishbone NeilPryde. Ce kit est conçu pour les wishbones X1, X3, X9, RS:X ou RS:One. Pour les wishbones X1, X3 & RS:One, il est nécessaire de modifier l’arrière du wishbone en installant le bloc poulies (compris dans le kit).

  • Page 25: Wishbones X9 Et Rs:x

    Wishbones X9 et RS:X MODE D’INSTALLATION Il n’est pas nécessaire de modifier le bloc arrière de votre wishbone X9 ou RS:X pour installer un système d’écoute réglable. Montez le système comme indiqué ci-dessous : 1. Positionnez les joues en plastique (CL111) sur les tubes du wishbone à environ 20cm de la position de votre main arrière et insérez les taquets coinceurs en aluminium (CL244) les dents vers l’avant.

  • Page 26: Tous Les Wishbones X1, X3 & Rs:one

    Tous les Wishbones X1, X3 & RS:One INSTRUCTIONS DE MONTAGE Une perceuse électrique et une pince à rivets sont nécessaires pour l’installation. Vous devrez d’abord installer le bloc réas comme décrit ci-dessous : 1. Placez l’extension arrière de votre wishbone dans un étau dont les parois auront été...
  • Page 27 2. Fixez le bout de 5mm sur le tube du wishbone juste derrière le taquet en faisant un nœud de cabestan, passer le bout dans la poulie Ronstan RF571, et ramener le jusqu’au taquet. 3. Attachez le bout de 4mm à la poulie Ronstan RF571 en faisant un nœud de chaise, passer-le dans les réas de la poignée arrière et dans l’œillet de la voile.

  • Page 28: Rs:x Kit De Palan D'amure

    RS:X Kit De Palan D'amure MODE D'EMPLOI Sur la RS:X, vous avez la possibilité d'utiliser un palan d'amure réglable pour pouvoir régler la voile pour toutes les conditions. Lorsque le vent est léger, vous pouvez relâcher le guindant et quand il forcit l'étarquer.
  • Page 29 CONSEILS UTILES Pour assembler ce kit, vous devez savoir faire un nœud de chaise. Le nœud de chaise est un nœud récurrent dans le domaine maritime. Il permet de constituer avec un cordage un œil au périmètre constant. Sa particularité est qu'il est facile à défaire, même après avoir subi une traction très forte.
  • Page 30 Passez le bout en Spectra de 1,40 m dans le réa de la poulie simple 224 BLK et refaite un nœud de chaise sur le deuxième Bloc poulies 244 BLK comme indiqué ci-contre. Fixez le bout en Spectra 4mm 2,20m à la poulie simple 224 BLK (avec nœud de chaise).
  • Page 31 Prenez le bout en Polyester 8mm de 3,00m. Faite 2 noeuds, l'un à l'extrémité et le second à 10cm du bout. Le premier pour une bonne prise en main et le second pour que le bout ne puisse pas disparaître dans le taquet.
  • Page 32 Prenez ensuite le bout se trouvant dans le bloc poulie 244 BLK du bas, passez le dans le deuxième réa (le plus proche du point fixe) du bloc poulie du haut. Passez ensuite le bout dans le bloc poulie 244 BLK supérieur dans le réa le plus proche du point d'attache fixe et à...
  • Page 33 Passez ensuite le bout en Spectra 4mm 2,20m avec partie tressée (plus épaisse) dans les réas de pied de mât comme indiqué sur la photo ci-contre. Lorsque tout cela est fait correctement, vous êtes prêt à aller sur l'eau.

  • Page 34: Sistema Universal De Escota Regulable

    2 x Mordazas plásticas con tornillos de acero inoxidable Clamcleat CL111. 2 x Motones Ronstan RF571. 1 x Pieza de cola de 3 poleas con remache de acero inoxidable. (para botavaras X1, X3 y RS:One) 2 x Cabos de 5mm de diámetro por 2.4m de largo.

  • Page 35: Botavaras X9 Y Rs:x

    Botavaras X9 Y RS:X INSTRUCCIONES DE INSTALACIÓN I No necesitara modificar la cola de la botavara X9 y RS:X para instalar un sistema de escota regulable. Arme la escota como se muestra: 1. Alinee las abrazaderas plásticas (CL111) alrededor de 20cm. a popa de la posición de su mano trasera, e inserte las mordazas de aluminio (CL244) con los dientes mirando hacia el frente.

  • Page 36: Todas Las Botavaras X1, X3 Y Rs:one

    Todas Las Botavaras X1, X3 Y RS:One INSTRUCCIONES DE INSTALACIÓN Las herramientas necesarias para la instalación son: un torno eléctrico y una remachadora. Primero necesitara instalar la nueva pieza de la cola como se indica a continuación: 1. Coloque la cola de la botavara en una morsa. Asegúrese de que las partes de la morsa que quedan en contacto con la botavara sean acolchadas.
  • Page 37 2. Ate el cabo de 5mm. sobre el caño de la botavara justo a popa de la mordaza con un nudo ballestrinque y pase la línea a través de la polea ubicada en el motón Ronstan RF571 y otra vez a través de la mordaza. 3.

  • Page 38: Rs:x Escota Regulable

    RS:X Escota Regulable GUÍA DEL USUARIO La RS:X trae la opción de usar la escota regulable para poder trimar la vela Tome la lÌnea de Poliéster de 300 cm. x 8 mm. Haga 2 nudos, uno justo en la terminación y asÌ satisfacer las distintas condiciones. En condiciones de viento leve usted puede aflojar la escota cuando este navegando y cuando el viento aumenta usted puede agregar mas escota.
  • Page 39 CONSEJOS UTILES Para armar este kit necesitara saber como hacer un nudo as de guía Holandés. Vea en la foto de abajo como se realiza este tipo de nudo y por favor asegúrese de utilizar este tipo para realizar todos los nudos en el armado del kit de escota regulable. A continuación encontrara las instrucciones de armado, siga las mismas cuidado-samente para optimizar la facilidad del uso de este...
  • Page 40 Enlace l cabo Spectra de 220 cm. x 4 mm. y engánchelo al punto de enganche fijo en el segundo BLK 244. Se necesitara un nudo as de guía Holandés. Enganche el cabo Spectra de 220 x 4 mm., con una parte trenzada (mas gruesa) de 100 a 130 cm.
  • Page 41 Tome la línea de Poliéster de 300 cm. x 8 mm. Haga 2 nudos, uno justo en la terminación de la línea de poliéster de 8mm. y el segundo a 10 cm. de la terminación. Esto es para un buen agarre y para asegurarse que la soga no desaparezca en el listón dejando 10 cm.
  • Page 42 Lleve el cabo nuevamente al fondo del BLK 244 y ponga el cabo del lado del listón alrededor de la roldana en la parte más lejana del punto de enganche fijo. Ponga el cabo en la punta BLK 244 del lado opuesto al listón alrededor de la roldana mas cercana al punto de enganche fijo a través del listón.
  • Page 43 9. Luego agarre la terminación que tenia el cabo Spectrum de 220 cm.x 4 mm. con una parte trenzada ( mas gruesa) de 100 a 10 cm. Pásela a través del ollado de la base del pie de mastil para ser enlazado dentro de la base como se muestra en la siguiente foto.
