HARTING Electronics GmbH
32339 Espelkamp
Bedienungsanleitung „Schneiden ohne Polieren"
für SCRJ-Steckerverbinder mit Schnellanschlusstechnik
für polymeroptische Fasern (POF)
Bestell-Nummern
09 35 000 9913 SCRJ POF Werkzeug-Set
09 35 000 9914 Ersatz-Schneideeinrichtung
Allgemeines
Die Werkzeuge dürfen nur in technisch einwandfreiem Zu-
stand sowie sicherheits- und gefahrenbewusst benutzt
werden und sind nur für den in der Bedienungsanleitung be-
schriebenen Zweck zu verwenden.
Verwendungszweck
Das Werkzeugset wird zum Schneiden, Abisolieren und Kon-
fektionieren von Lichtwellenleiter (POF-Kabel) mit einem
Kabeldurchmesser von 2,2 mm und einem Faserkerndurch-
messern von 1,0 mm für Steckverbinder vom Typ SC-RJ ein-
gesetzt.
Transportsicherung
Vor dem ersten Benutzen der Schneideein-
richtung des Abisolier- und Schneidewerk-
zeugs (Abb. 3) ist die Transportsicherung
!
(Gewindestift, Abb. 5) mit dem beigelegten In-
nensechskantschlüssel zu lösen bzw. zu ent-
fernen (siehe Etikett).
Schneideeinrichtung
Die Schneideeinrichtung ist als Ersatzteil problemlos aus-
DEUTSCH
tauschbar (Bestell-Nummer 09 35 000 9914). Sie besteht
aus einem Vorschubgetriebe mit Restschnittanzeige, Rund-
messer und Schwenkhebel.
Mit jedem Schnitt wird das Messer um 12° im Uhrzeigersinn
weitergedreht und somit eine gleichmäßige Ausnutzung des
Messerumfangs realisiert.
Nach einer vom Werk festgelegten Anzahl von Schnitten
(1260) blockiert die Schneideeinrichtung automatisch und
muss ausgetauscht werden. Über eine Restschnittanzeige
werden die letzten 150 Schnitte vor dem Blockieren der
Schneideeinrichtung angezeigt.
Austausch der Schneideeinrichtung
Der An- und Abbau der Schneideeinrichtung wird über die
Befestigungsschraube 7 (Abb. B) realisiert. Durch Lösen der
Schraube kann die Schneideeinrichtung seitlich vom Zan-
gengrundkörper abgezogen werden.
Beim Anbau der Schneideeinrichtung ist zu beachten, dass
vor dem Anziehen der Befestigungsschraube das gerade
Ende der Rückholfeder hinter die Klemmbacken der Zange
gebracht wird und die Schneideinrichtung an dem Anschlag-
stift anliegt.
Anschließend ist die Transportsicherung (Gewindestift) mit-
tels Innensechskantschlüssel zu lösen.
Rest-
schnitt-
anzeige
Schwenk-
hebel
Wartung und Instandhaltung
Das Abisolier- und Schneidewerkzeug muss vor Arbeits-
beginn in einem ordnungsgemäßen und sauberen Zustand
sein. Rückstände sind zu entfernen. Die Gelenke sind vor
Verschmutzung zu schützen.
Es ist darauf zu achten, dass alle Bolzen durch Sicherungs-
ringe gesichert sind. Die Schneideeinrichtung und insbeson-
dere das Schneidmesser sind vor Beschädigung zu schüt-
zen, da diese zur Unbrauchbarkeit oder Zange führen.
Wird die Schneidzange nicht mehr benötigt, sollte sie tro-
cken und sauber gelagert werden. Bei erforderlichen Repa-
raturen an der Zange sollte der Zangenhersteller konsultiert
werden.
Das Auswechseln des Schneidmessers der
!
Schneideeinrichtung kann nur vom Hersteller
vorgenommen werden.
Vor Auswechseln des Schneidmessers ist
!
immer die Transportsicherung (Gewindestift)
mittels Innensechskantschlüssel anzuziehen.

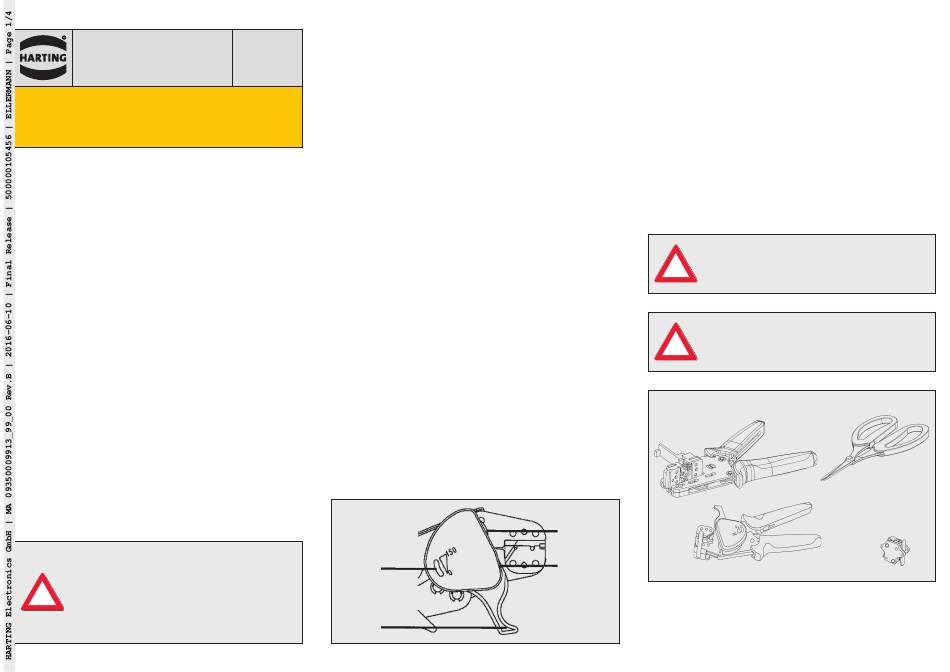

Abb. 1
Abmantelwerkzeug
Rund-
messer
Transport-
Abb. 3
sicherung
Abisolier- und Schneidewerkzeug
Best.-Nr. 09 35 000 9913/99.00
Version 1.3 – 2015-07
Abb. 5
Irrtum und technische Änderungen vorbehalten
Abb. 2
Kevlarschere
Abb. 4
Positionierungs-
hilfe
