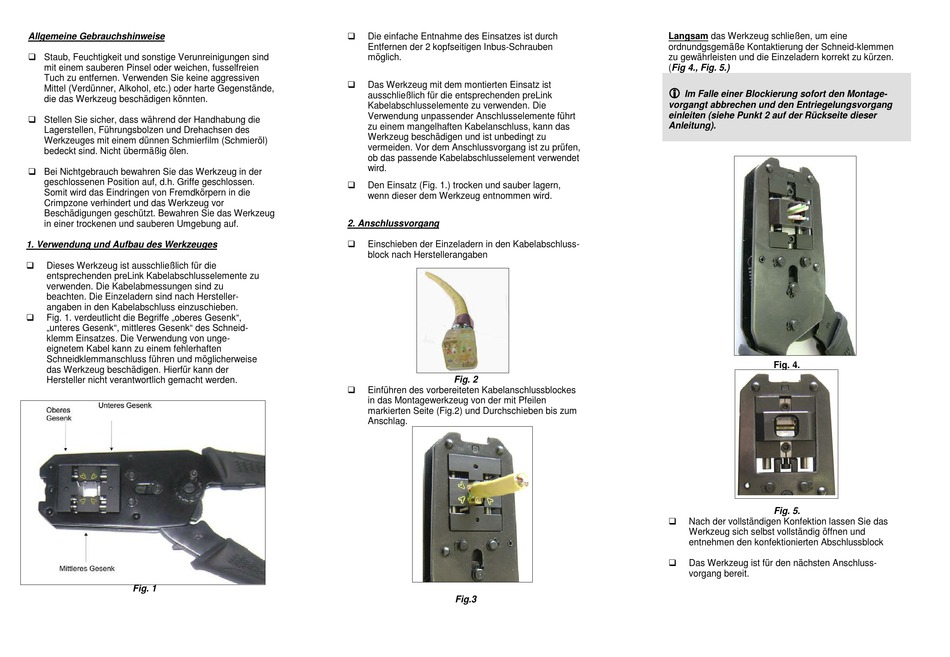

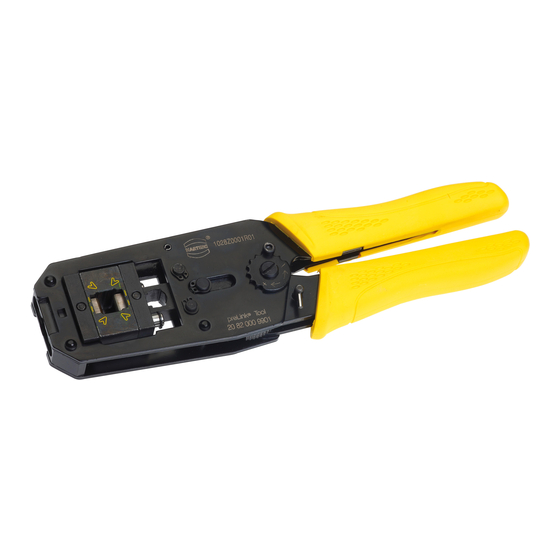

HARTING preLink 20 82 000 9901 Manual

Allgemeine Gebrauchshinweise
 Staub, Feuchtigkeit und sonstige Verunreinigungen sind
mit einem sauberen Pinsel oder weichen, fusselfreien
Tuch zu entfernen. Verwenden Sie keine aggressiven
Mittel (Verdünner, Alkohol, etc.) oder harte Gegenstände,
die das Werkzeug beschädigen könnten.
 Stellen Sie sicher, dass während der Handhabung die
Lagerstellen, Führungsbolzen und Drehachsen des
Werkzeuges mit einem dünnen Schmierfilm (Schmieröl)
bedeckt sind. Nicht übermäßig ölen.
 Bei Nichtgebrauch bewahren Sie das Werkzeug in der
geschlossenen Position auf, d.h. Griffe geschlossen.
Somit wird das Eindringen von Fremdkörpern in die
Crimpzone verhindert und das Werkzeug vor
Beschädigungen geschützt. Bewahren Sie das Werkzeug
in einer trockenen und sauberen Umgebung auf.
1. Verwendung und Aufbau des Werkzeuges

Dieses Werkzeug ist ausschließlich für die
entsprechenden preLink Kabelabschlusselemente zu
verwenden. Die Kabelabmessungen sind zu
beachten. Die Einzeladern sind nach Hersteller-
angaben in den Kabelabschluss einzuschieben.

Fig. 1. verdeutlicht die Begriffe „oberes Gesenk",
„unteres Gesenk", mittleres Gesenk" des Schneid-
klemm Einsatzes. Die Verwendung von unge-
eignetem Kabel kann zu einem fehlerhaften
Schneidklemmanschluss führen und möglicherweise
das Werkzeug beschädigen. Hierfür kann der
Hersteller nicht verantwortlich gemacht werden.
Fig. 1

Die einfache Entnahme des Einsatzes ist durch
Entfernen der 2 kopfseitigen Inbus-Schrauben
möglich.

Das Werkzeug mit dem montierten Einsatz ist
ausschließlich für die entsprechenden preLink
Kabelabschlusselemente zu verwenden. Die
Verwendung unpassender Anschlusselemente führt
zu einem mangelhaften Kabelanschluss, kann das
Werkzeug beschädigen und ist unbedingt zu
vermeiden. Vor dem Anschlussvorgang ist zu prüfen,
ob das passende Kabelabschlusselement verwendet
wird.

Den Einsatz (Fig. 1.) trocken und sauber lagern,
wenn dieser dem Werkzeug entnommen wird.
2. Anschlussvorgang

Einschieben der Einzeladern in den Kabelabschluss-
block nach Herstellerangaben
Fig. 2

Einführen des vorbereiteten Kabelanschlussblockes
in das Montagewerkzeug von der mit Pfeilen
markierten Seite (Fig.2) und Durchschieben bis zum
Anschlag.
Fig.3
Langsam das Werkzeug schließen, um eine
ordnundgsgemäße Kontaktierung der Schneid-klemmen
zu gewährleisten und die Einzeladern korrekt zu kürzen.
(Fig 4., Fig. 5.)

Im Falle einer Blockierung sofort den Montage-
vorgangt abbrechen und den Entriegelungsvorgang
einleiten (siehe Punkt 2 auf der Rückseite dieser
Anleitung).
Fig. 4.
Fig. 4.
Fig. 5.

Nach der vollständigen Konfektion lassen Sie das
Werkzeug sich selbst vollständig öffnen und
entnehmen den konfektionierten Abschlussblock

Das Werkzeug ist für den nächsten Anschluss-
vorgang bereit.
