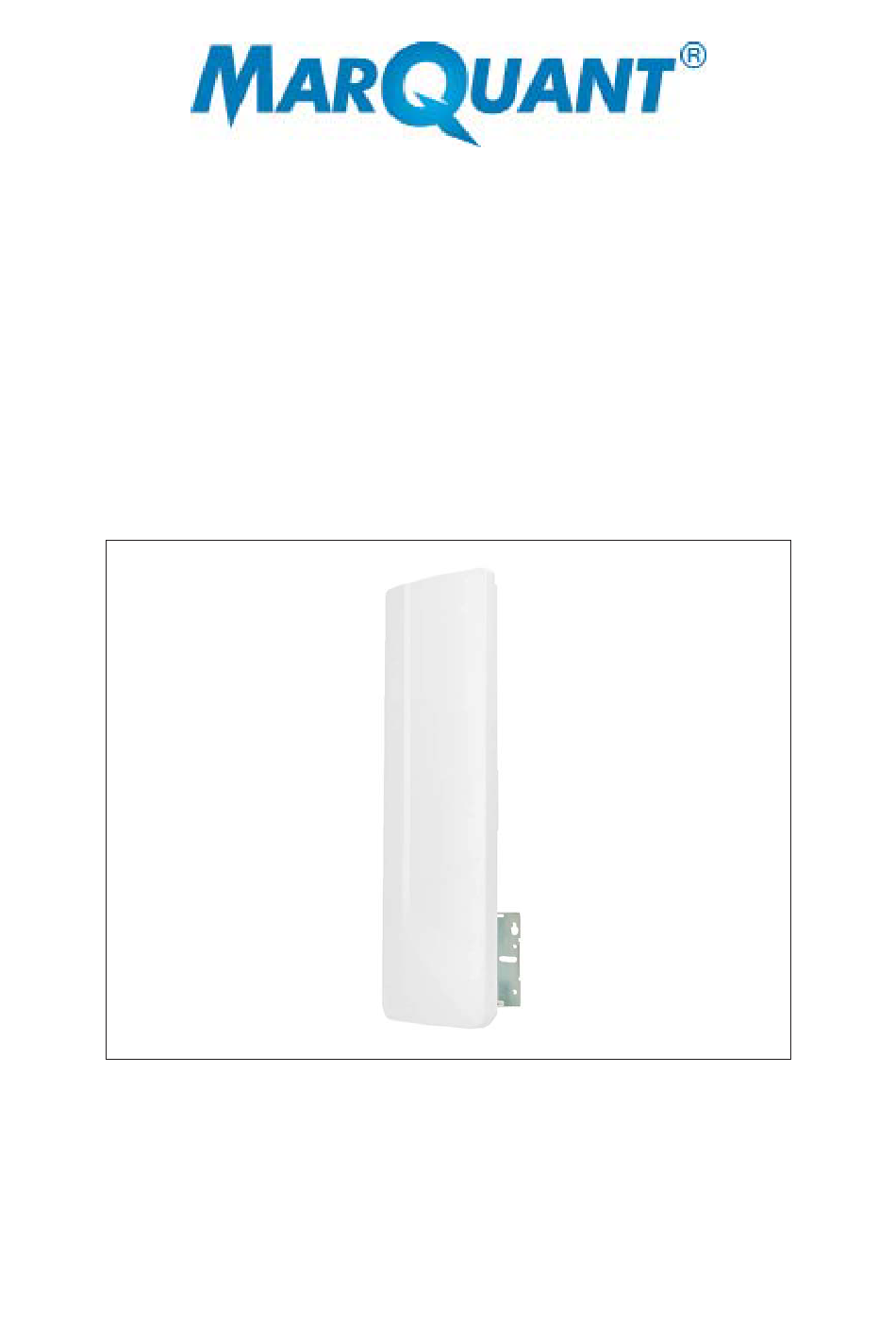

- Page 1 Bruksanvisning för digital TV antenn Bruksanvisning for digital TV-antenne Instrukcja obsługi anteny telewizji cyfrowej Operating Instructions for digital TV antenna 928-044 Bruksanvisning i original Bruksanvisning i original Instrukcja obsługi w oryginale Operating instructions in original 27.01.2012 © Jula AB...
-
Page 2: Table Of Contents
SVENSKA TEKNISKA DATA ........................ 4 BESKRIVNING ........................4 Egenskaper ........................ 4 HANDHAVANDE ........................ 5 Monteringstillbehör för mastmontering ............... 5 Monteringstillbehör för väggmontering ............... 6 Mastmontering på balkong ..................6 INSTALLATION ......................7 Direkt anslutning till tv-apparat ................... 7 Anslutning med dekoder .................... 7 NORSK TEKNISKE DATA ........................ - Page 3 ENGLISH TECHNICAL DATA ......................16 DESCRIPTION ......................... 16 Features ........................16 OPERATION ........................17 Installation accessories for mast installation ............17 Installation accessories for wall-mounting ............... 18 Mast installation on balcony ..................18 INSTALLATION ......................19 Direct connection to television ................. 19 Connection with decoder ..................
-
Page 4: Tekniska Data
SVENSKA TEKNISKA DATA Frekvens, UHF 470–862 MHz Antennförstärkning VHF12,5dB eller UHF36 dB Max. uteffekt 100 dBμV Anmärkning passiv Impedans 75 Ω Signal-/brusförhållande ≤ 3 dB Strömförsörjning passiv eller 12 VDC, 100 mA Anmärkning passiv eller förstärkt BESKRIVNING Denna specialkonstruerade inom- och utomhusantenn är avsedd för mottagning av marksänd analog tv och digital tv och HDTV och är ett utmärkt alternativ för digital-tv-mottagning i hushåll och på... -
Page 5: Handhavande
SVENSKA Tv-signal mottagaren på framsidan ska riktas mot sändarmasten. Hål för fallsäkringsskruvar Koaxialanslutning Mastfäste Fästskruvar Dräneringshål Hålet ska vara nedåt. Väggfäste Blockera inte hålet. Låsmutter HANDHAVANDE Läs bruksanvisningen noggrant innan användning! Antennen kan användas inom- och utomhus och kan väggmonteras eller monteras på mast. -
Page 6: Monteringstillbehör För Väggmontering
SVENSKA Monteringstillbehör för väggmontering Horisontell montering Borra hål genom takfoten och dra in antennkabeln i huset Antennens baksida Vattenskydd Kabeln ska dras i en båge nedåt för att förhindra att vatten tränger in Vertikal montering Mastmontering på balkong Utsida Kabel 75 Ω Insida Anslut koaxialkabelns stickpropp till antennens koaxialanslutning... -
Page 7: Installation
SVENSKA INSTALLATION Antennen växlar till passivt läge, i synnerhet i områden med god signalstyrka, om antennen ansluts direkt till tv eller dekoder, utan strömförsörjningsenhet. Direkt anslutning till tv-apparat AC230V Anslutning med dekoder AC230V Decoder Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon 0200-88 55 88. Jula AB, Box 363, 532 24 SKARA www.jula.se... -
Page 8: Norsk
NORSK TEKNISKE DATA Frekvens, UHF 470–862 MHz Antenneforsterkning VHF12,5dB eller UHF36 dB Maks. uteffekt 100 dBμV Merknad passiv Impedans 75 Ω Signal-/støyforhold ≤ 3 dB Strømforsyning passiv eller DC 12 V, 100 mA Merknad passiv eller forsterket BESKRIVELSE Denne spesialkonstruerte inne- og uteantennen er beregnet for mottak av bakkesendt analog-TV og digital- TV og HDTV og er et utmerket alternativ til digitalt TV-mottak i private hjem og på... -
Page 9: Bruk
NORSK TV-signalmottakeren på forsiden skal rettes mot sendermasten. Hull til fallsikringsskruer Koaksialtilkobling Mastfeste Festeskruer Dreneringshull Hullet skal vende nedover. Veggfeste Ikke blokker hullet. Låsemutter BRUK Les bruksanvisningen nøye før bruk! Antennen kan brukes innendørs og utendørs og kan veggmonteres eller monteres på mast. Monteringstilbehør til mastmontering... -
Page 10: Monteringstilbehør Til Veggmontering
NORSK Monteringstilbehør til veggmontering Horisontal montering Bor hull gjennom takkanten og trekk antennekabelen inn i huset Antennens bakside Vannbeskyttelse Kabelen skal trekkes i en bue nedover for å forhindre at vann trenger inn Vertikal montering Mastmontering på balkon Utside Kabel 75 Ω Innside Koble koaksialkabelens støpsel til antennens koaksialtilkobling,... -
Page 11: Montering
NORSK MONTERING Hvis du avbryter installeringen av strømtilførselsenheten og kobler antennen direkte til tv-apparatet eller deko- deren, vil den gå over i passiv modus. Dette gjelder særlig om du befi nner deg i et område med sterkt signal. Direkte tilkobling til TV-apparat AC230V Tilkobling med dekoder AC230V... -
Page 12: Polski
POLSKI DANE TECHNICZNE Zakres częstotliwości, UHF 470–862 MHz Wzmacniacz antenowy VHF12,5dB lub UHF36 dB Maks. moc wyjściowa 100 dBμV Uwaga pasywny Impedancja 75 Ω Stosunek sygnału do szumu ≤ 3 dB Zasilanie pasywne lub DC 12 V, 100 mA Uwaga pasywny lub wzmacniany OPIS Ta specjalnie zaprojektowana antena wewnętrzna i zewnętrzna przeznaczona jest do odbioru naziemnej... -
Page 13: Obsługa
POLSKI Odbiornik sygnału telewizyjnego z przodu anteny należy skierować w stronę masztu nadawczego. Otwory na śruby asekuracyjne Gniazdo współosiowe Uchwyt masztowy Wkręty mocujące Otwór odpływowy Otwór powinien znajdować się na dole. Uchwyt ścienny Nie blokuj otwuru. Nakrętka zabezpieczają OBSŁUGA Przed użyciem uważnie przeczytaj instrukcję obsługi! Antena nadaje się... -
Page 14: Akcesoria Montażowe Do Montażu Na Ścianie
POLSKI Akcesoria montażowe do montażu na ścianie Montaż poziomy Wywierć otwór w okapie dachu i przeciągnij kabel antenowy do domu Tylna część anteny Osłona wodoodporna Kabel należy pociągnąć na dole po łuku, aby zapobiec przenikaniu wody Montaż pionowy Montowanie na maszcie na balkonie Strona Kabel 75 Ω... -
Page 15: Instalacja
POLSKI INSTALACJA Zaprzestanie instalacji komponentu zasilającego i podłączenie anteny bezpośrednio do telewizora lub do dekodera STB spowoduje przełączenie na tryb pasywny, w szczególności u użytkowników znajdujących się w zasięgu silnego sygnału. Bezpośrednie podłączanie do odbiornika telewizyjnego AC230V Podłączanie do dekodera AC230V Dekoder Z zastrzeżeniem prawa do zmian. -
Page 16: Technical Data
ENGLISH TECHNICAL DATA Frequency, UHF 470-862 MHz Antenna amplifi cation VHF12,5dB or UHF36 dB Max. output 100 dBμV Remark passive Impedance 75 Ω Signal/noise ratio ≤ 3 dB Power supply passive or DC 12 V, 100 mA Remark passive or amplifi ed DESCRIPTION This specially designed indoor and outdoor antenna is intended for receiving terrestrial analogue TV, digital TV and HDTV, and is a unique alternative to digital TV reception in households and on portable televisions. -
Page 17: Operation
ENGLISH The TV signal receiver on the front must be angled towards the transmitter mast. Holes for fall protection screws Coaxial connection Mast mount Mounting screws Drainage hole The hole must be at the bottom. Wall mount Do not block the hole. Lock nut OPERATION Read the Operating Instructions carefully before use... -
Page 18: Installation Accessories For Wall-Mounting
ENGLISH Installation accessories for wall-mounting Horizontal installation Drill a hole through the base of the roof and bring the antenna cable into the house. Rear of the antenna Water protection The cable must run in a downwards loop to prevent water penetration. Vertical installation Mast installation on balcony Outside... -
Page 19: Installation
ENGLISH INSTALLATION Cancelling the installation of the power supply part and connecting the antenna directly to TV or set-top box, it will switch to passive model, especially for the users in strong signal area. Direct connection to television AC230V Connection with decoder AC230V Decoder Jula reserves the right to make changes.
