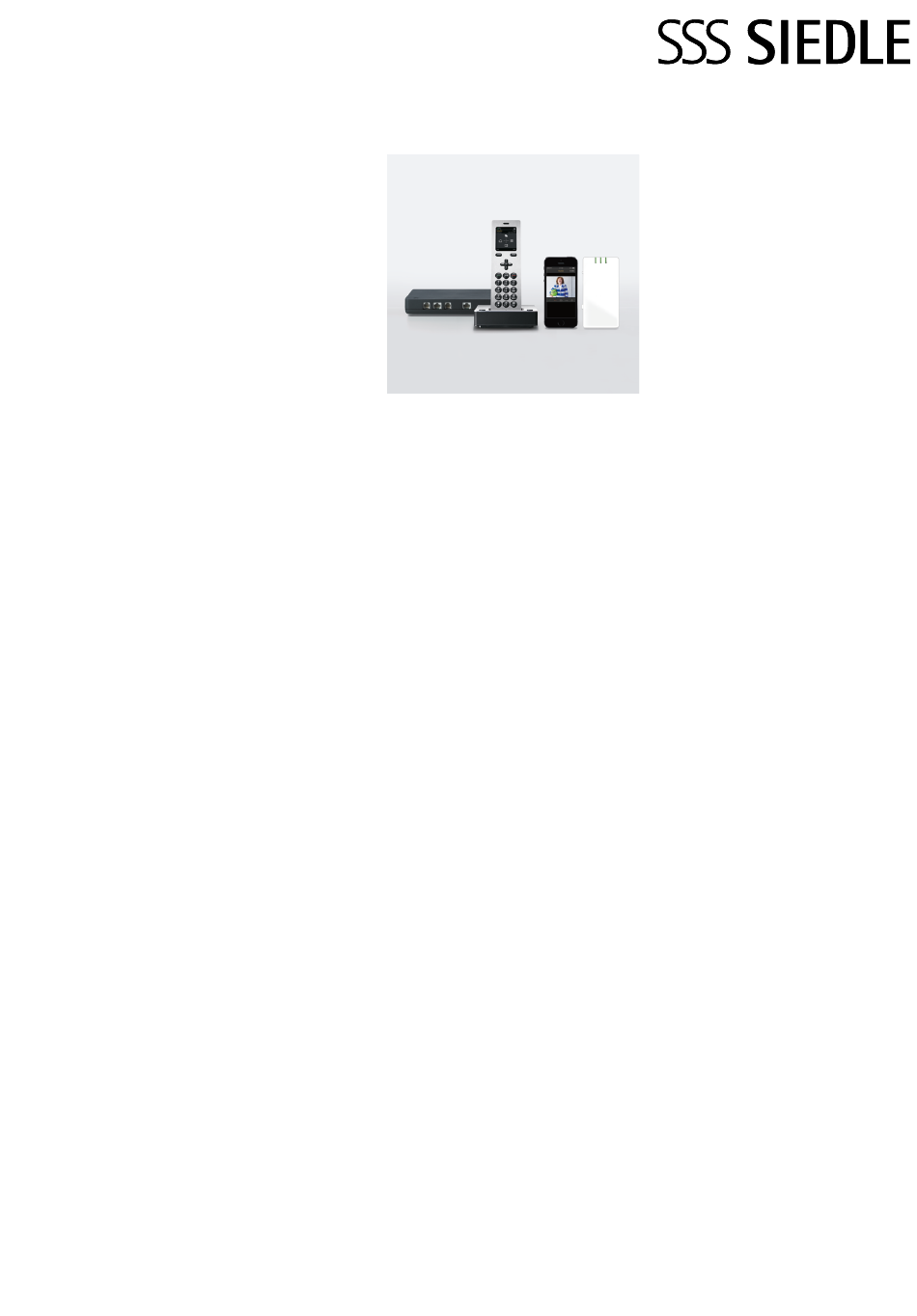

- Page 1 Planungsratgeber Siedle Scope Smart Gateway Mini DECT-Repeater Planning advice Siedle Scope Smart Gateway Mini DECT Repeater S 851-0 SGM 650-0 SZM 851-0 DR 800-0...
- Page 2 Deutsch DECT-Systemreichweiten Siedle Scope und DECT Allgemeingültige Systemkennwerte – DECT Lokale Kommunikation muss jeder- Merkmal Beschreibung zeit zuverlässig funktionieren. Der Maximal erlaubte Spitzen- 250 mW Telefonie-Standard DECT genügt Sendeleistung des Endgeräts diesem Anspruch unübertroffen. Siedle Scope stellt die schnurlose DECT-Systemverhalten Funkverbindungen zwischen Verbindung über DECT her und hat Mobilteil und Basisstation sind DECT um die Video-Übertragung nur während eines Gesprächs...
- Page 3 Die effektive Reichweite hängt DECT-Systemreichweiten von den örtlichen Umgebungs- Umgebung Reichweite bedingungen ab, beispielsweise von Außenbereich ohne Hindernisse bis 300 m Baumaterialien, Möblierung und dem Standort der Basisstation: Bis Ausstellungshallen oder Produk- bis 100 m zu 300 m im Freien, bis zu 50 m im tionsräume ohne Hindernisse Gebäude.
- Page 4 Systemausbau Es können maximal 8 Mobilteile Systemausbau (davon maximal vier GAP-Mobilteile) Systembestandteile Max. Anzahl und maximal 6 Scope-Repeater an Basisstation SGM 851-… einer Basisstation betrieben werden. Mobilteile SZM 851-… Wichtig! davon GAP-Mobilteile • Über einen Scope-Repeater Scope-Repeater DR 800-… können max. zwei Mobilteile gleich- zeitig kommunizieren. •...
- Page 5 Systemauslastung Jede Verbindung baut sich immer Gleichzeitig ausführbare Aktionen zentral über die Basisstation auf, Aktion je Scope-Mobilteil Max. Anzahl im System * auch wenn Scope-Repeater ver- Video-Türgespräch wendet werden. Bei Verwendung mehrerer Scope- Amtsgespräch Mobilteile können im gesamten Internes Gespräch System gleichzeitig verschiedene (Mobilteil zu Mobilteil) Aktionen durchgeführt werden.
- Page 6 Systemauslastung Mobilteile und Repeater Beispiel: In einem Objekt werden Hinweise Jedes Scope-Mobilteil versucht sich 4 Mobilteile (A, B, C und D), 1 Basis- • Siedle Scope ist ein leistungsfä- immer mit dem stärksten Signal des station und 1 Scope-Repeater ver- higes Produkt mit einer umfangrei- Systems (Basisstation oder Scope- wendet.
-
Page 7: Installation
Installation und Gerätepositionierung Installation Gerätepositionierung Jedes Mobilteil kann ausschließlich Achten Sie bei der Planung und Optimale Positionierung der Geräte an der Basisstation verwendet in Gebäuden – leichter gesagt als werden, an der es angemeldet ist. Installation generell auf genügend Abstand zu elektrisch betrie- getan. - Page 8 Gerätepositionierung Beispiel 1 Siedle Scope soll auf einer Etage betrieben werden. Die Bausubstanz lässt zu, dass die Basisstation die gesamte Etage ausreichend mit dem DECT-Signal versorgt. Mögliche Vorgehensweise Die Basisstation wird zentral in der empfohlenen Höhe in der Etage positioniert. min. 30 cm SGM 650-…...
- Page 9 Beispiel 2 Wichtig! Siedle Scope soll auf einer Etage • Über einen Scope-Repeater betrieben werden. Die Bausubstanz können maximal zwei Mobilteile lässt nicht zu, dass die Basisstation gleichzeitig kommunizieren. bei zentraler Positionierung die • Die Basisstation sollte in dem gesamte Etage ausreichend mit dem Bereich positioniert werden, in DECT-Signal versorgt.
- Page 10 Gerätepositionierung Beispiel 3 Wichtig! Siedle Scope soll auf zwei Etagen • Über einen Scope-Repeater betrieben werden. Die Bausubstanz können maximal zwei Mobilteile lässt nicht zu, dass die Basisstation gleichzeitig kommunizieren. bei zentraler Positionierung beide • Die Basisstation sollte in dem Etagen mit einem DECT-Funksignal Bereich positioniert werden, in ausreichend versorgen kann.
- Page 11 Komplexe Systemausbauten Wichtig! Bei komplexeren Einsatzszenarios • Bereits bei der Planung der sollte im Vorfeld vor der eigentli- Anschlussdosen für die Basisstation chen Planung das angenommene müssen die baulichen Gegeben- Benutzungsprofil aufgenommen heiten vor Ort, die Einrichtung inner- werden. halb des Objekts, sowie die vom Diese Informationen sind für eine Kunden gewünschten Einsatzorte Systemplanung notwendig:...
- Page 12 Siedle-Service Services und Informationen Die aktuelle Übersicht mit Gebietszuständigkeit finden Sie unter www.siedle.de Siedle-Kundenservice +49 7723 63-375 Telefonische Erreichbarkeit an Werktagen: Montag bis Donnerstag von 7:30 bis 17:00 Uhr Freitag bis 16:00 Uhr Willkommen bei Siedle! Auch in Ihrer Nähe. Qualifizierte Mitarbeiter helfen Ihnen schnell und kompetent weiter.
-
Page 13: Technischer Anhang
Technischer Anhang Ungünstige Einflüsse auf DECT Störfaktor zwischen Basisstation Verhalten des Empfangs- und Mögliche Einschränkungen bei allen und Mobilteil Störfaktors Kommunikations- qualität DECT-Kommunikationssystemen sind immer dann zu erwarten, wenn Entfernung steigt sinkt solche Systeme durch ungünstig Anzahl der Hindernisse steigt sinkt einwirkende Faktoren an ihrer tech- nischen Grenze betrieben werden:... - Page 14 Technischer Anhang Ungünstige Bausubstanz oder • Ursache: Die Funkwelle wird von Materialien der Inneneinrichtung der Wand beim Ein- und Austritt teil- Wände oder andere Hindernisse weise reflektiert und/oder absorbiert wirken sich materialabhängig immer und damit geschwächt. negativ auf die Reichweite von Funk- •...
- Page 15 Ungünstige Betriebsszenarios Wichtig! Technische Störeinflüsse aus Ein ungünstiges Systemverhalten Sind Basisstation und Repeater zu bzw. auf die Umgebung (Gesprächsabbruch, Nichterreich- nah beieinander positioniert und DECT-Geräte können den barkeit eines Mobilteils, Gesprächs- ändern die aktiven Mobilteile im Empfang bestimmter Kanäle aufbau eines Mobilteils nicht mög- Betrieb ihre Position (z. B.
- Page 16 English DECT system ranges Siedle Scope and DECT Generally valid system parameters – DECT Local communication must func- Feature Description tion reliably at all times. The Maximum permitted peak transmis- 250 mW DECT telephony standard is unri- sion power of the end device valled when it comes to meeting this requirement.
- Page 17 The effective range depends on DECT system ranges local environmental conditions, for Environment Range example on building materials, fur- Outdoors without obstacles Up to 300 m nishings and the location of the base station: Up to 300 m outdoors, up Exhibition halls or production Up to 100 m to 50 m in buildings.
-
Page 18: System Upgrading
System upgrading A maximum of 8 handsets (of which System upgrading a maximum of four are GAP hand- System components Max. quantity sets) and a maximum of 6 Scope Base station SGM 851-… repeaters can be operated on one base station. Handsets SZM 851-… Number of which that Important! are GAP handsets... - Page 19 System utilisation Each connection is always estab- Actions that can be carried out simultaneously lished centrally via the base station, Action per Scope handset Max. quantity in system * even when Scope repeaters are Video door call used. If several Scope handsets are used, Public network call various actions can be carried out Internal call...
- Page 20 System utilisation Handset and repeater Example: In a building, 4 handsets Remarks Each Scope handset always tries (A, B, C and D), 1 base station and • Siedle Scope is a powerful product to connect to the strongest system 1 Scope repeater are used. with extensive functional equip- signal (base station or Scope If the two handsets A and B are...
- Page 21 Installation and device positioning Installation Device positioning Handsets SZM 851-0 During planning and installation, Optimal positioning of the devices For a handset to be reachable, it in buildings – easier said than done. must be within the reception range ensure that there is sufficient dis- tance to electrically operated devices Many factors affect the propagation of the base station or a Scope...
- Page 22 Device positioning Example 1 Siedle Scope is to be used on one storey. The building fabric permits the base station to sufficiently cover the entire storey with the DECT signal. Possible approach The base station is centrally posi- tioned at the recommended height on the storey.
- Page 23 Example 2 Important! Siedle Scope is to be used on one • A maximum of two handsets can storey. The building fabric does not communicate simultaneously via one permit the base station to suffi- Scope repeater. ciently cover the entire storey with •...
- Page 24 Device positioning Example 3 Important! Siedle Scope is to be used on two • A maximum of two handsets can storeys. The building fabric does communicate simultaneously via one not permit the base station to ade- Scope repeater. quately cover both storeys with one •...
- Page 25 Complex system extensions Important! In the case of more complex usage • The structural conditions on site, scenarios, the adopted usage profile the fittings within the building as should be established before the well as the usage locations and actual planning takes place. scenarios required by the customer This information is needed for must be taken into account as early...
- Page 26 Siedle service Services and information The current overview broken down according to regions is located in the download area on www.siedle.com Siedle customer service +49 7723 63-434 Telephone availability on work days: Monday through Thursday from 7.30 a.m. to 5.00 p.m. Friday up to 4.00 p.m.
-
Page 27: Technical Appendix
Technical appendix Unfavourable influences on DECT Interference factor between the Behaviour of Reception and Possible restrictions should be base station and handset the interfer- communication ence factor quality expected on all DECT communica- tion systems when such systems are Distance Increases Decreases operated at their technical limits due... - Page 28 Technical appendix Unfavourable building fabric or • Cause: The radio wave is partially interior decoration materials reflected and/or absorbed by the Walls or other obstacles always have wall during entry and exit, and a material-dependant negative effect thereby weakened. on the range of wireless connections •...
- Page 29 Unfavourable operating Important! Technical interference from or on scenarios If the base station and repeater are the environment Unfavourable system behaviour positioned too close to one another DECT devices can interfere with the (dropped calls, a handset cannot be and the active handsets change reception of certain satellite televi- reached, not possible to establish position during operation (e.g.
- Page 32 S. Siedle & Söhne © 2017/05.17 Telefon- und Telegrafenwerke OHG Printed in Germany Best. Nr. 210006763-00 Postfach 1155 78113 Furtwangen Bregstraße 1 78120 Furtwangen Telefon +49 7723 63-0 Telefax +49 7723 63-300 www.siedle.de info@siedle.de...
