Window Master WUI 110 Installation Instructions

WUI 110

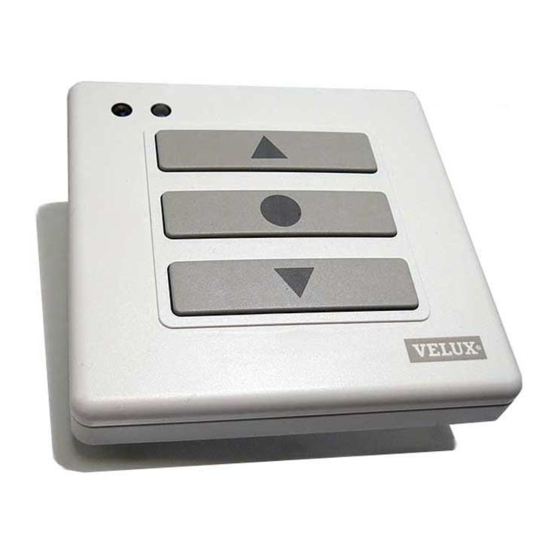

English: Installation instructions for keypad for WindowMaster control units WUC 100, 101, 102
Deutsch: Anleitung für Bedienungstastatur für WindowMaster Steuereinheiten WUC 100, 101, 102
Français : Notice d'installation de clavier pour l'unité de contrôle WindowMaster WUC 100, 101, 102
Dansk: Monteringsvejledning for betjeningstastatur til WindowMaster styreenhed WUC 100, 101, 102
English: Read installation instructions carefully before
proceeding.
Deutsch: Vor Montagebeginn bitte sorgfältig
Montageanleitung lesen.

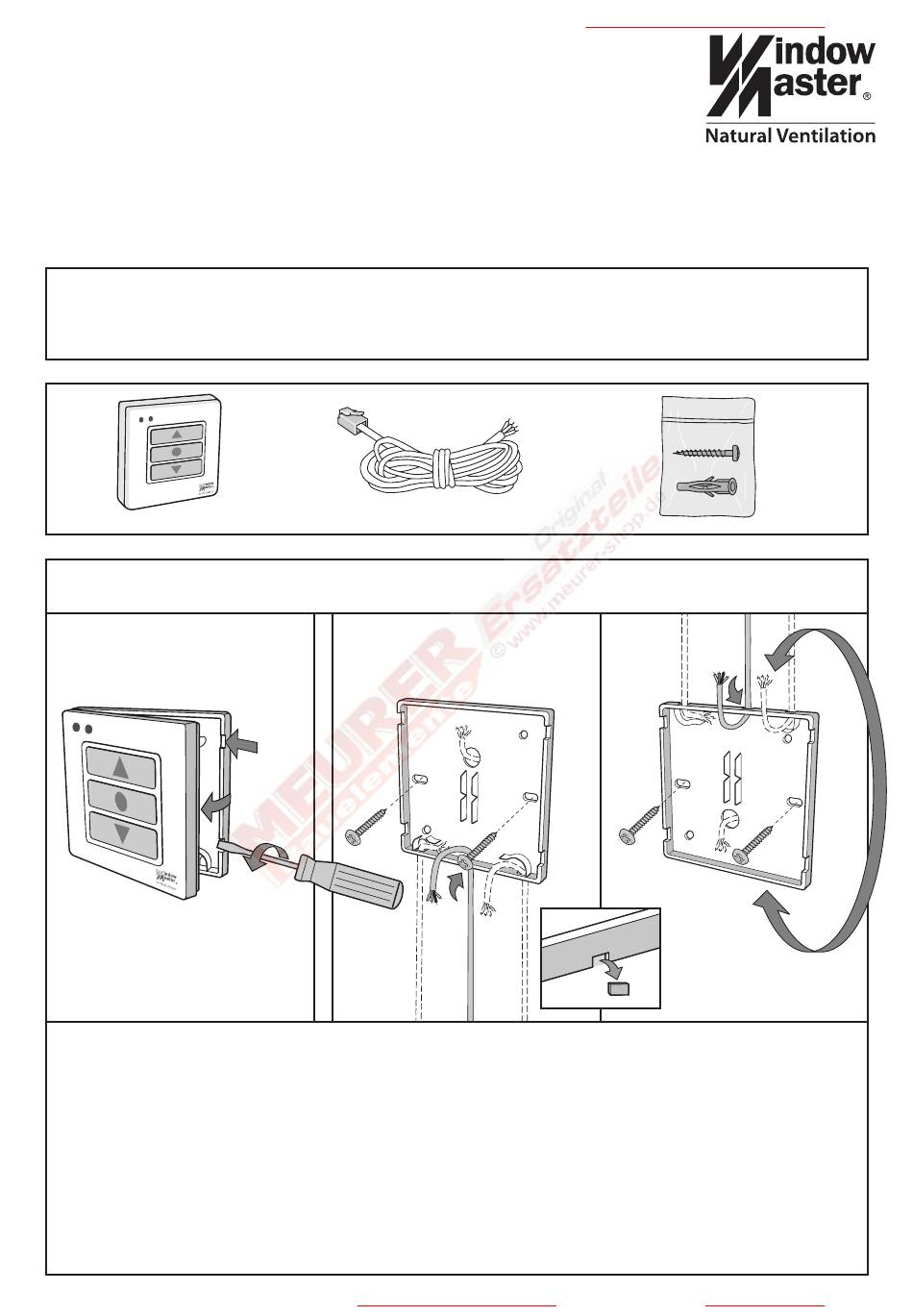

English: Fitting of keypad
Deutsch: Montage der Bedienungstastatur
English: Visible wiring: Decide where to feed the cable through.
Make hole in side of backplate by removing knock-out (A).
Rotate backplate 180°, if the cable is to be fed through at top of
the keypad.
Hidden wiring: Run cable through hole in backplate (B).
Deutsch: Aufputzleitungsführung: Entscheiden, wo die
Leitung durchzuführen ist, und eine der vorgestanzten Stellen
an der Bedienungstastatur herausbrechen (A).
Die Rückwand 180° drehen, falls die Leitung oben in der
Bedienungstastatur hinausgeführt werden sollte.
Leitungsführung unter Putz: Leitung durch das Loch in der
Rückwand der Bedienungstastatur führen (B).
Français : Lire attentivement les instructions avant
l'installation.
Dansk: Læs monteringsvejledningen omhyggeligt igennem
før montering.
Français : Installation du clavier
Dansk: Montering af tastatur
B
A
Français : Câblage en applique : Choisir par où passera le
câble puis faire un trou dans le boîtier dans l'une des zones
amincies (A).
Retourner de 180° la partie arrière du boîtier dans le cas où le
câble doit arriver par le haut du clavier.
Câblage encastré : Faire passer le câble au-travers du trou
arrière (B).
Dansk: Synlig ledningsføring: Bestem, hvor ledningen skal
føres igennem. Derefter laves et hul i tastaturet på et af de
forstansede steder (A).
Bagpladen på tastaturet drejes 180°, hvis ledningen skal føres
igennem øverst på tastaturet.
Skjult ledningsføring: Ledningen føres igennem hullet i bag-
pladen på tastaturet (B).
www.meurer-shop.de
MEURER BAUELEMENTE
B
A
Seite 1 von 2
A
