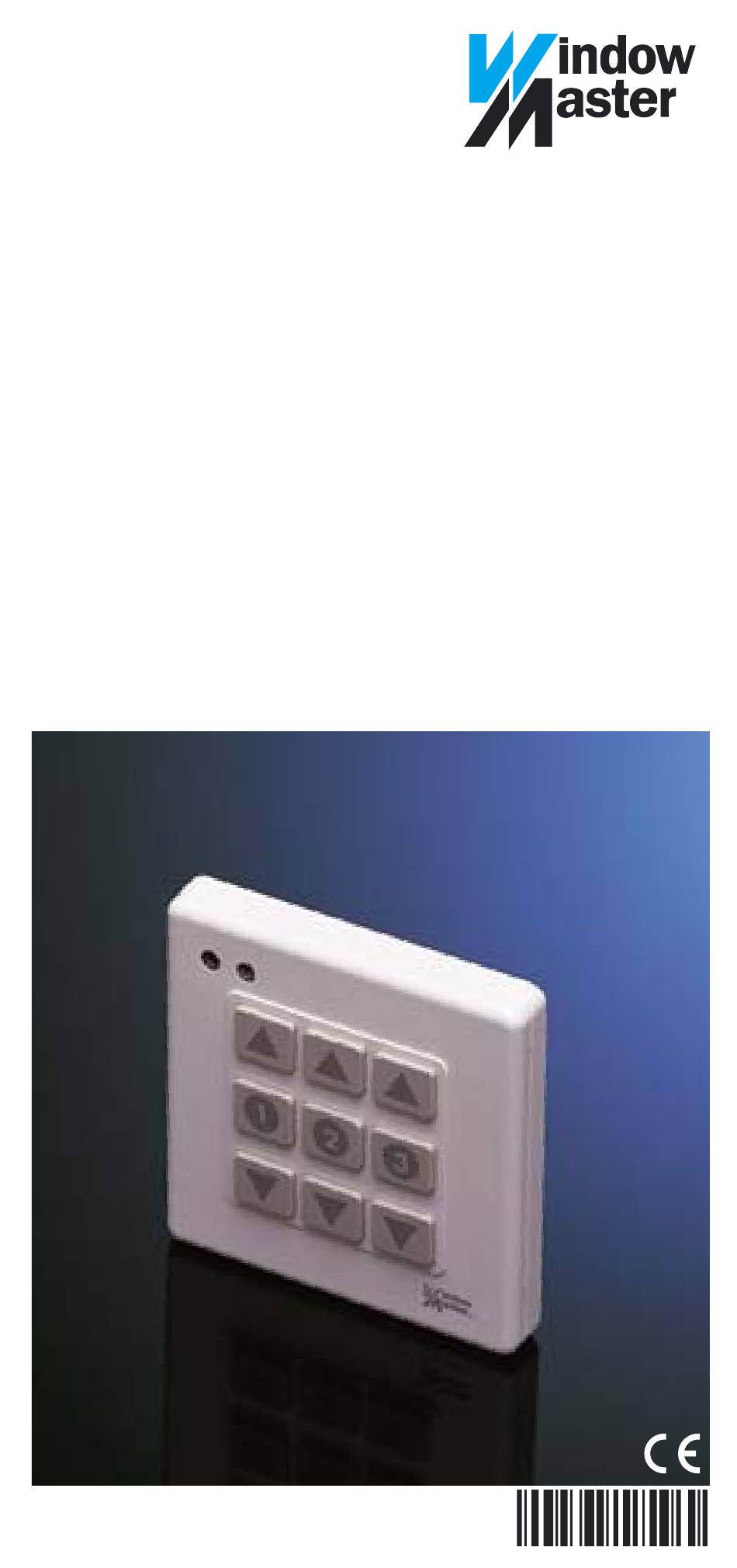

Installation instructions for keypad WLI 130
Read installation instructions carefully before proceeding and
keep for future reference.
Deutsch:
Anleitung für Bedienungstastatur WLI 130
Vor Montagebeginn bitte sorgfältig die gesamte Einbauanlei-
tung
lesen; die Einbauanleitung für spätere Verwendung aufbewa-
hren.
Français :
Notice d'installation de clavier WLI 130
Lire attentivement la totalité de la notice avant l'installation, et
la conserver pour une utilisation ultérieure.
Dansk:
Monteringsvejledning for tastatur WLI 130
Læs hele vejledningen grundigt igennem før montering.
Vejledningen bør opbevares til senere brug.
WindowMaster, DK-2950 Vedbæk
www.WindowMaster.com
942427
