Summary of Contents for Yellowtec PUC2 Series

Page 1 briefing book DE / EN...
Page 2 Eingangs- und Ausgangsformaten und -verbindungen. Das AES-3 Interface an der Frontseite findet sich in allen Versionen wieder. Weitere Informationen findest du unter www.yellowtec.com. Dort kannst du auch unsere anderen Yellowtec Produkte entdecken. Software und Firmware des Produkts werden kontinuierlich weiterentwickelt und verbessert.
Page 3: Table Of Contents
Inhalt Plug‘n‘Play PUC2 Frontseite PUC2 Line PUC2 Mic LEA PUC2 Lite PUC2 Multipin LEA Level Automation Zero Latency Monitoring Blockschaltbilder Anwendungsbeispiele English Version EC & FCC Erklärungen...
Page 4: Plug'n'play
Sobald du deinen PUC2 das erste Mal an deinen PC oder MAC anschließt, wird dein System eine automatische USB Geräteinstallation durchführen. Die Einheit wird automatisch als YELLOWTEC PUC erkannt. Um PUC2 in Windows mit hoch- auflösendem Audio (192KHz) zu nutzen, ist die Installation von ASIO und WME* Treibern erforderlich.

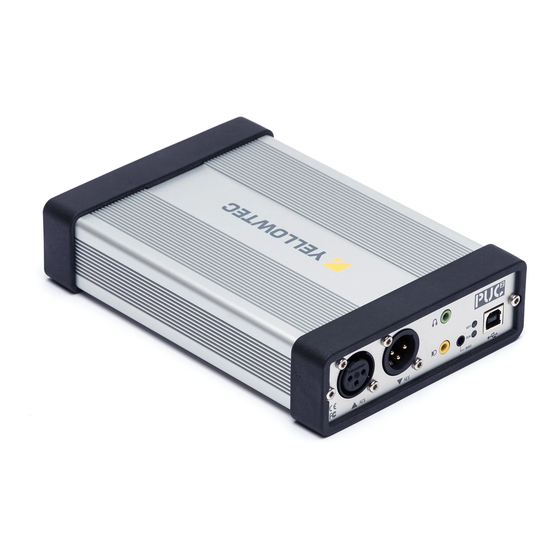

Page 5: Puc2 Frontseite
PUC2 Frontseite PUC2 Frontseite* AES-3 Eingang AES-3 Ausgang AUX Ausgang Der AES-3 Eingang ist als Der AES-3 Ausgang ist Der 3,5mm stereo Standard PUC2 Eingang immer mit der Sample Klinkenstecker liefert ein voreingestellt. Sobald ein Rate aktiv, die von der analoges Audiosignal zur Eingangssignal anliegt, jeweiligen Applikation...
Page 6: Puc2 Line
PUC2 Line PUC2 Line Rückseite Eingang* Ausgang* Auf der Rückseite des Symmetrischer Analog- PUC2 Line befinden Ausgang: Dieser Ausgang sich die symmetrischen ist immer aktiv. Stelle Analog- Eingänge. Der sicher, dass die korrekten analoge Eingang wird Pegel für den digitalen ignoriert, wenn ein AES-3 Headroom verwendet Eingangssignal anliegt.
Page 7: Puc2 Mic Lea
PUC2 Mic LEA PUC2 MIC LEA Rückseite Der kombinierte Anschluss für XLR Eingang und 6,3mm Klinke bietet einen Mikrofon und Line Level Input, der die optimale Eingangsimpedanz für beide bietet. XLR Mikrofon Line Level Kopfhörer Eingang Eingang Ausgang Auf der Rück- PUC2 Mic LEA Der Kopfhörer- seite des PUC2...
Page 8: Puc2 Lite
PUC2 Lite PUC2 Lite Rückseite PUC2 Lite PUC2 Lite bietet alle Features der PUC2 Familie, mit Ausnahme von analogen Anschlüssen und dem AUX Ausgang. Für Nutzer, die diese nicht brauchen, ist der PUC2 als rein digitales Gerät die ideale Lösung.
Page 9: Puc2 Multipin
PUC2 Multipin PUC2 Multipin Rückseite D-Typ Pin Belegung Digital Audio Input Sub-D D-Typ Standard: s/PDIF Signal Pin 14 Auf der Rückseite des PUC2 Shield Pin 2 Multipin befindet sich ein analoger Optional AES/EBU Signal+ Pin 14 D-Pin Anschluss. Dieser enthält Signal- Pin 2 Shield...
Page 10: Lea Level Automation
LEA Level Automation Level Automation (LEA) Die LEA Engine ist eine einzigartige Technologie, um Interviews unmittelbar während der Aufnahme zu pegeln. Im Vergleich zu Standard AGCs und Limitern beeindruckt die LEA Engine dadurch, dass sie keine Artefakte oder die üblichen Pumpgeräusche entwickelt.
Page 11: Zero Latency Monitoring
Zero Latency Monitoring Zero Latency Monitoring PUC2 verfügt über eine spezielle Zero Latency Monitoring (ZLM) Funktion zum verzögerungsfreien und gleichzeitigen Überwachen der Eingangssignale an allen Ausgängen. ZLM umgeht die USB-Konvertierung und den Computer und bietet selbst bei niedrigen Abtastraten sehr kurze Eingangs- und Ausgangs- zeiten von in der Regel weniger als 5 ms.
Page 12 Blockschaltbild PUC2 Line Dieses Blockschaltbild zeigt die Einbauten des PUC2 Line. Bitte beachte, dass PUC2 Lite nur über digitale Ein- und Ausgänge verfügt. Auto Digital/ AES3 Analog/ AES3 Output Digital Analog Input Converter Decoder Converter Decoder Left Right AES3/SPDIF Left Right AES3 Headphone...
Page 13 Blockschaltbild PUC2 Mic LEA Dieses Blockschaltbild des PUC2 Mic LEA gibt einen internen Einblick in den PUC2 Mic LEA im PC/USB Modus. Auto monitor LEA Engine Level Enhanced AES3 Automation Output Decoder AES3 Input Decoder Conv Conv AES3/SPDIF H/P Out Speaker Out AES3 Mic Inputs...
Page 14 Blockschaltbild PUC2 Mic LEA Dieses Blockschaltbild vom PUC2 Mic LEA im Stand-Alone (non USB) Modus gibt dir eine Übersicht über die internen Systeme. Bitte beachte, dass der Digital In und der Digital Out hier gespiegelt sind. monitor LEA Engine Level Enhanced AES3 Automation Input...
Page 15: Anwendungsbeispiele
Anwendungsbeispiele PUC2 in der Anwendung PUC2 ist eine vielseitige externe USB Soundkarte, die für viele verschiedene Anwendungen genutzt werden kann. Um dir die häufigsten Konfigurationen vor Augen zu führen, haben wir einige Anwendungsbeispiele illustriert. Verbindung mit Lautsprechern Verbindung zu analogem Mischpult...
Page 16 Anwendungsbeispiele PUC2 Line Verbindung mit digitalem Mischpult Verbindung zu Lautsprechern und Abspielgerät...
Page 17 Anwendungsbeispiele PUC2 Mic LEA Bitte beachte, dass für die Nutzung des PUC2 Mic LEA stets das beiliegende Netzteil erforderlich ist. PC / USB Mode Stand-alone Modus (nicht USB) Bitte beachte, dass ausschließlich der PUC2 Mic LEA im Stand-alone Modus verwendet werden kann.
Page 18 The AES-3 interface on the front panel is common to all versions. For more information visit www.yellowtec.com. This is also the right spot to check out all the other Yellowtec products. As the product‘s software and firmware will be enhanced continuously, please check our website from time to time to make sure that you work with the latest available releases.
Page 19 Content Plug‘nPlay PUC2 Front Panel PUC2 Line PUC2 Mic LEA PUC2 Lite PUC2 Multipin LEA Level Automation Zero Latency Monitoring Block Diagrams Field Applications EC & FCC Declarations...
Page 20: Plug'nplay
When connecting PUC2 to your PC or Mac for the first time, your system will perform an automatic USB device installation. Your device will be identified as YELLOWTEC PUC. For using PUC2 with high-res audio (192KHz) in Windows you need to install the ASIO and WME* driver suite for Windows. To use PUC2 with Linux you need to update your firmware to a special version.
Page 21: Puc2 Front Panel
PUC2 Front Panel PUC2 Front Panel AES-3 Input AES-3 Output AUX Output The AES-3 input is the The AES-3 output is The stereo 3.5mm jack default audio input to always active at the supplies an analog audio PUC2. This input will over- sample rate selected signal for monitoring.
Page 22: Puc2 Line
PUC2 Line PUC2 Line Back Panel Input* Output* The PUC2 Line‘s rear Analog balanced output: side features the analog This output is always balanced inputs. The active. Confirm that the analog input will be correct digital headroom disregarded whenever values are being used. an AES-3 input signal is (See page 27 for more present and locked.
Page 23: Puc2 Mic Lea
PUC2 Mic LEA PUC2 MIC LEA Back Panel The combined input connector for XLR and 6.3mm jack features a microphone and line level input preserving the optimum input impedance for each. XLR Mic Input Line Level Input Headphone Out The rear of PUC2 PUC2 Mic LEA The headphone Mic LEA features...
Page 24: Puc2 Lite
PUC2 Lite PUC2 Lite Back Panel PUC2 Lite PUC2 Lite has all the features of the PUC2 family except from analog ports and AUX output. For users who don‘t need these options, PUC2 Lite as a purely digital device is the perfect solution.
Page 25: Puc2 Multipin
PUC2 Multipin PUC2 Multipin Back Panel D-Type Connector Pin Layout Digital Audio Input Sub-D D-Typ Standard: s/PDIF Signal Pin 14 The backside of PUC2 Multipin Shield Pin 2 features an analog D-Type pin Optional AES/EBU Signal+ Pin 14 connector. It features the same Signal- Pin 2 pin-out as PUC Classic.
Page 26: Lea Level Automation
LEA Level Automation Level Automation (LEA) The LEA Engine is a unique technology for leveling your interviews while recording. In comparison to standard AGCs and limiters, the LEA Engine knows to excel by not creating artifacts or common pumping noises. Even with blanking levels or loud ambient noise, the LEA Engine works perfectly and levels smoothly, just like an engineer inside your mic.
Page 27: Zero Latency Monitoring
Zero Latency Monitoring Zero Latency Monitoring (ZLM) PUC2 has a special zero latency monitoring (ZLM) feature which allows to simultaneously monitor its input signal on all of its outputs. ZLM bypasses the USB conversion and computer, offering very low input to output times, typically less than 5ms, even at low sample rates.
Page 28 Block Diagram PUC2 Line This block diagram gives a detailed overview of PUC2 Line‘s internals. *Note that PUC2 Lite only comes with Digital In and Digital Out. Auto Digital/ AES3 Analog/ AES3 Output Digital Analog Input Converter Decoder Converter Decoder Left Right AES3/SPDIF...
Page 29 Block Diagram PUC2 Mic LEA This PUC2 Mic LEA block diagram gives a detailed overview of PUC2 Mic LEA‘s internals in PC/USB Mode. Auto monitor LEA Engine Level Enhanced AES3 Automation Output Decoder AES3 Input Decoder Conv Conv AES3/SPDIF H/P Out Speaker Out AES3 Mic Inputs...
Page 30 Block Diagram PUC2 Mic LEA This block diagram of the PUC2 Mic LEA gives a detailed overview of the PUC2 Mic LEA‘s internals in stand-alone (non USB) mode. *Please note that Digital In and Digital Out switched places. monitor LEA Engine Level Enhanced AES3 Automation...
Page 31: Field Applications
Field Applications PUC2 in use! PUC2 is a versatile external USB sound card which can be used for many different applications. In order to show you some of the most common ways to use the PUC2 interface, we illustrated a couple of field applications. Connection of speakers Connection of an analog mixing console...
Page 32 Field Applications PUC2 Line Connection of a digital mixing console Connection of speakers and a player...
Page 33 Field Applications PUC2 Mic LEA Please note that PUC2 Mic LEA always needs to be connected to a power supply. PC / USB Mode Stand-alone Mode (non USB) Please note that only PUC2 Mic LEA can be used in stand-alone Mode.
Page 34 EC Declaration EC Declaration of Conformity according EC Directive 2004/108/EC (EMC - Directive) We, Thum+Mahr GmbH, Heinrich Hertz Str. 1-3, D-40789 Monheim, Germany herewith declare in sole responsibility that the product PUC 2 USB powered Soundcard observes the essential protection and safety related requirements determined in the council directive for the adoptions of the legal regulations of the Member States about the electromagnet compability (2004/108/EC).
Page 35 Heinrich Herz Str. 1-3 D-40789 Monheim Germany Contact Person: Reinhard Gallos, Product Manager Phone: +49 2173 967 323 Fax: +49 2173 967 400 e-mail: rgallos@yellowtec.com Model Name: PUC 2 Type of Equipment: USB Powered Soundcard Classification: Class B digital device...
Page 36 PUC2 BB v1.0 www.yellowtec.com/puc2...
